5. Diagnostic et traitement des erreurs

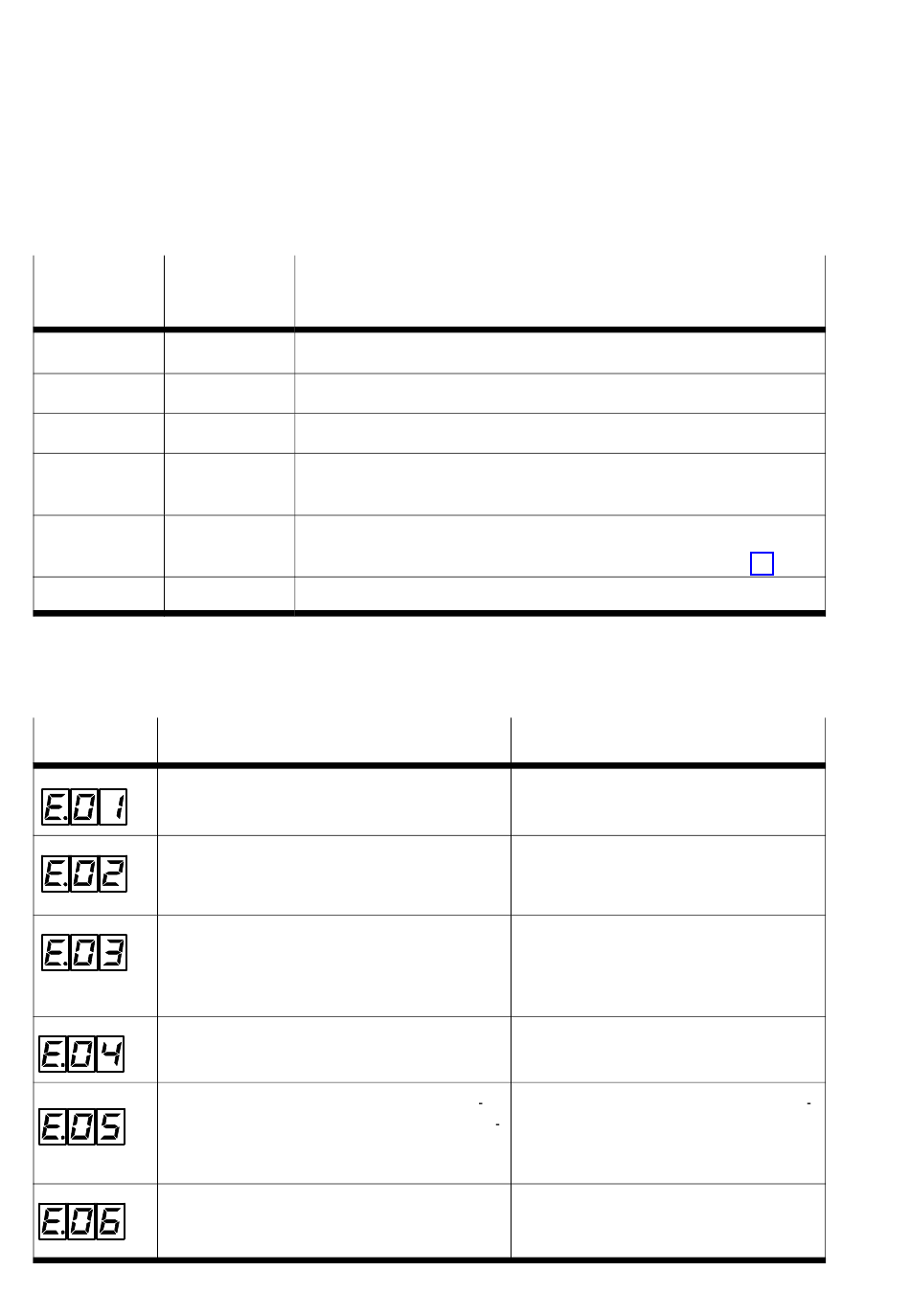

LED ASI LED Fault
(verte) (rouge)
allumée éteinte
éteinte éteinte
clignotante allumée
allumée clignotante
clignotante clignotante
allumée allumée

5.1.1 Affichage des erreurs sur SPC11

N° d'erreur

Etat de fonctionnement

Système de mesure non connecté ou rupture
du câble du système de mesure
Lors de l'identification, un sens de
déplacement incorrect est détecté ; le
branchement est inversé"
Erreur d'offset de l'identification statique :
Distributeur proportionnel défectueux ou
force externe variable sur le chariot au cours
de l'identification
Aucun déplacement lors de l'identification
statique
Erreur de suroscillation pendant l'identifica
tion dynamique en raison d'un niveau d'ampli
fication, d'un niveau d'amortissement ou d'un
paramètre système incorrect
Réglage du niveau d'amplification, du niveau
d'amortissement ou des paramètres système
incorrect
5−4
Affichage LED du SPC11
Signification
Tension AS−Interface présente, pas d'erreur
Pas de tension AS−Interface sur le bus
Adresse ASI−Interface non définie (=0)
L'esclave se trouve en état de réinitialisation (réinitialisation de la
communication AS−Interface)
Fonctionnement selon le profil d'esclave 7.4 :
Erreur sur le système de l'axe (numéro d'erreur, voir paragr. 5.1.1)
Coupure de la communication avec le bus (Watchdog écoulé)

Elimination des erreurs

S Connecter le système de mesure ou
vérifier le câble
S Rectifier le branchement du
distributeur proportionnel
S Remplacer le distributeur
proportionnel ou utiliser une force
externe constante au cours de
l'identification
S Vérifier l'alimentation en air
comprimé et les branchements
S Vérifier et corriger le niveau d'amplifi
cation, le niveau d'amortissement et
les paramètres système
S Corriger les paramètres
