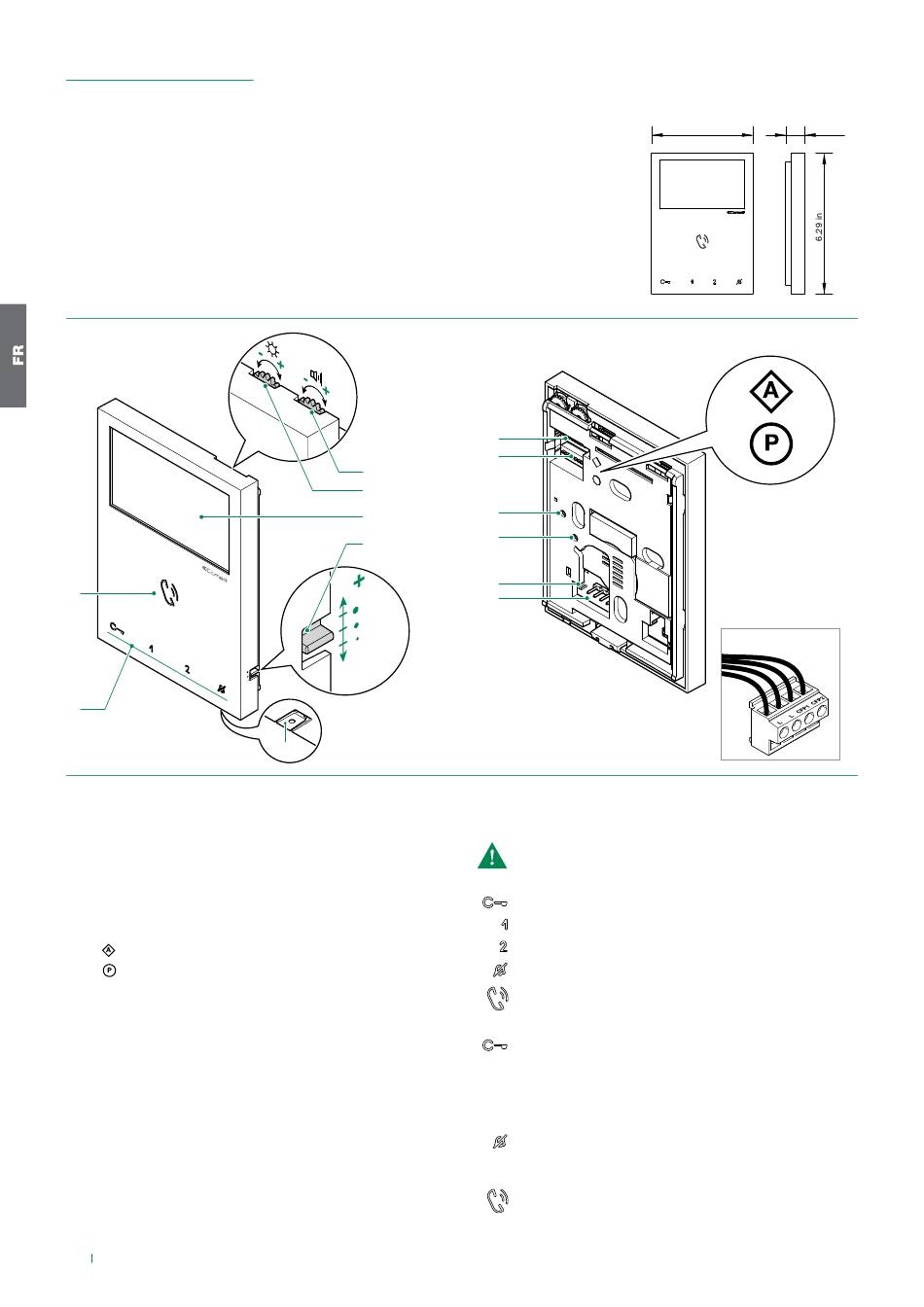

2.2 MONITEUR EX-7000H
7
6
1. Contrôle du volume du haut-parleur
2. Réglage de la luminosité
3. Écran couleur LCD 4,3"
4. Réglage volume d'appel (haut - moyen - bas)
5. Micro
6. Touches tactiles capacitives
7. Touche d'activation haut-parleur et phonie/touche d'appel de
radiomessagerie
8. S1
Micro-switches pour le réglage du code d'appel
9. S2
Micro-switches pour la programmation des touches et des
fonctions
DIP 1-2-3-4 pour la programmation des fonctions des touches
DIP 5-6 accès à la programmation
DIP 7 non utilisé
DIP 8 garder le réglage par défaut (OFF)
10. Réglage du fabricant - NE PAS MODIFIER !
11. Réglage du fabricant - NE PAS MODIFIER !
12. CV 5 Cavalier de fermeture vidéo
13. Broche de verrouillage du bornier
Bornier pour la connexion de l'installation :
L L Bornes de connexion ligne Bus
CFP1 CFP2 Entrée d'appel porte extérieure
46
1.
2.
3.
4.
5.
8
9
10
11
12
13
Description de la touche tactile capacitive :
Appuyer une fois sur la touche voulue pour activer la fonction
qui y est associée.
Attendre 1 sec. environ, puis appuyer une nouvelle fois
sur la même touche. Pour effacer la commande, appuyer
rapidement plusieurs fois sur la même touche.
Touche ouvre-porte
Touche 1 fonction actionneur (programmable)
Touche 2 fonction auto-allumage (programmable)
Touche Privacy
Touche d'activation haut-parleur et phonie/touche d'appel
de radiomessagerie
Description de l'indicateur LED :
LED ouvre-porte
clignotement lent : porte ouverte
1 clignotement après avoir appuyé sur la touche : Confirmation de
l'ouverture de la porte
clignotement continu : appel en cours
1 clignotement après la programmation : Confirmation
« Programmation de la touche effectuée »
LED privacy (rouge)
fixe : fonction privacy activée
3 clignotements (toutes les 5 sec.) : fonction médecin activée
clignotement continu : dispositif en mode programmation
LED touche phonie
fixe (avec appel) : phonie activée
fixe (ralenti) : réponse automatique activée
clignotement continu : appel en cours
4.52 in
0.83 in
