12/05
Côté droit (vu de la barre) -
4JH5E

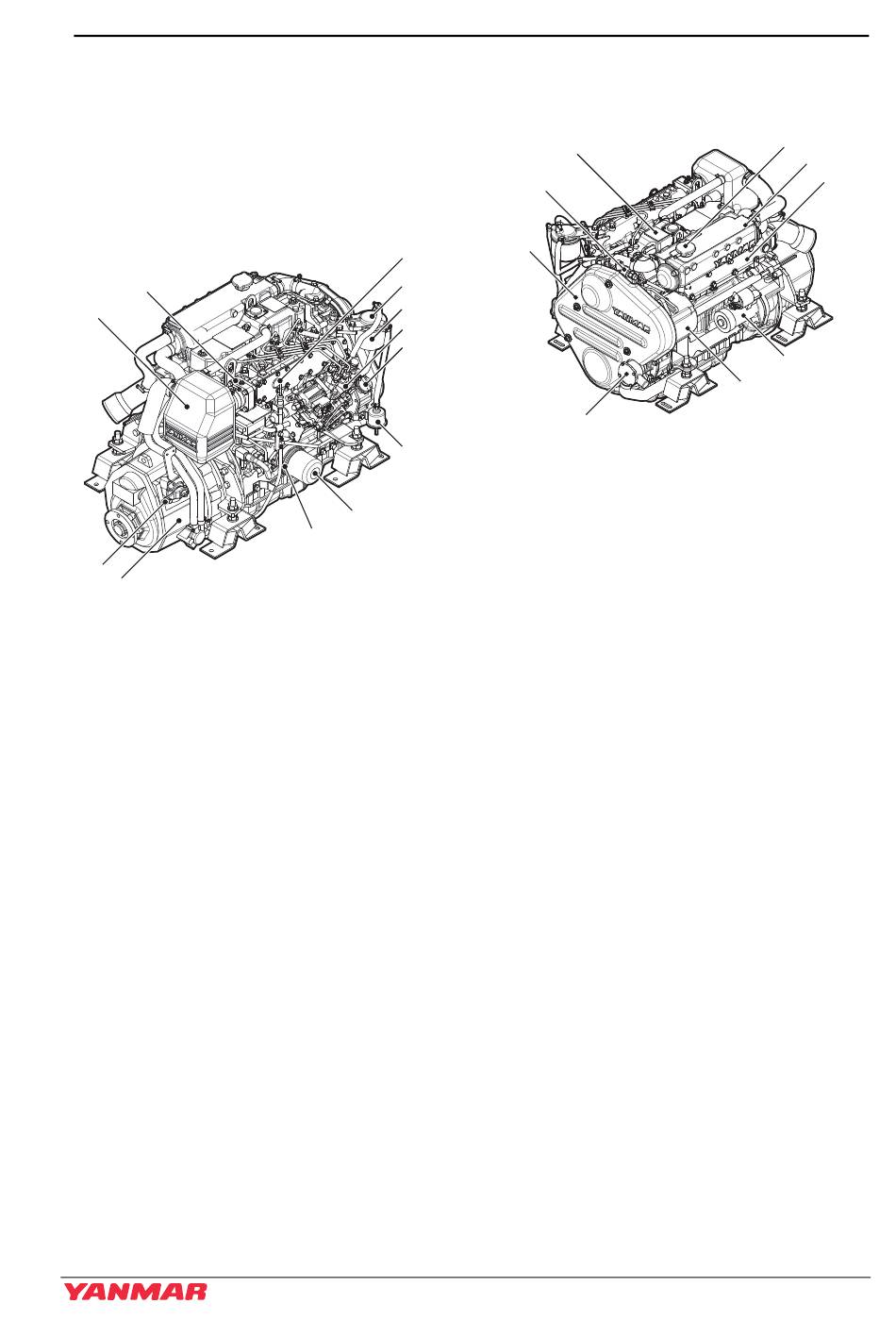

Figure 3 et Figure 4 illustrent une version
type d'un moteur 4JH5E. Votre moteur
peut avoir un équipement différent de celui
de l'illustration.
(1)
(2)
(3)
(4)
Figure 3
1 – Réchauffeur d'air
2 – Silencieux d'admission
3 – Levier de vitesse
4 – Engrenage marin
5 – Jauge d'huile de moteur
6 – Collecteur (filtre à carburant)
7 – Filtre à carburant
8 – Pompe d'injection de carburant
9 – Bouchon de remplissage
d'huile pour moteur
10 – Pompe à alimentation de
carburant électrique
11 – Filtre à huile de moteur
12 – Refroidisseur d'huile
Manuel d'utilisation de la gamme JH
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
027142-00X
VUE D'ENSEMBLE DU PRODUIT
Côté gauche (vu de la barre) -
4JH5E
(1)
(2)
(3)
(4)
Figure 4
1 – Plaque du nom du moteur
(sur le cache-culasse)
2 – Pompe à eau
3 – Couvercle de courroie
4 – Pompe d'eau de mer
5 – Bouchon du radiateur de
liquide de refroidissement
6 – Réservoir de
réfrigérant/échangeur de
chaleur
7 – Collecteur d'échappement
8 – Moteur de démarrage
9 – Alternateur
(5)
(6)
(7)
(8)
(9)
027143-00X
19
