5.4.1 CMSX-P-...-...-D-...-A (à double effet)
1 Raccord de travail (4)

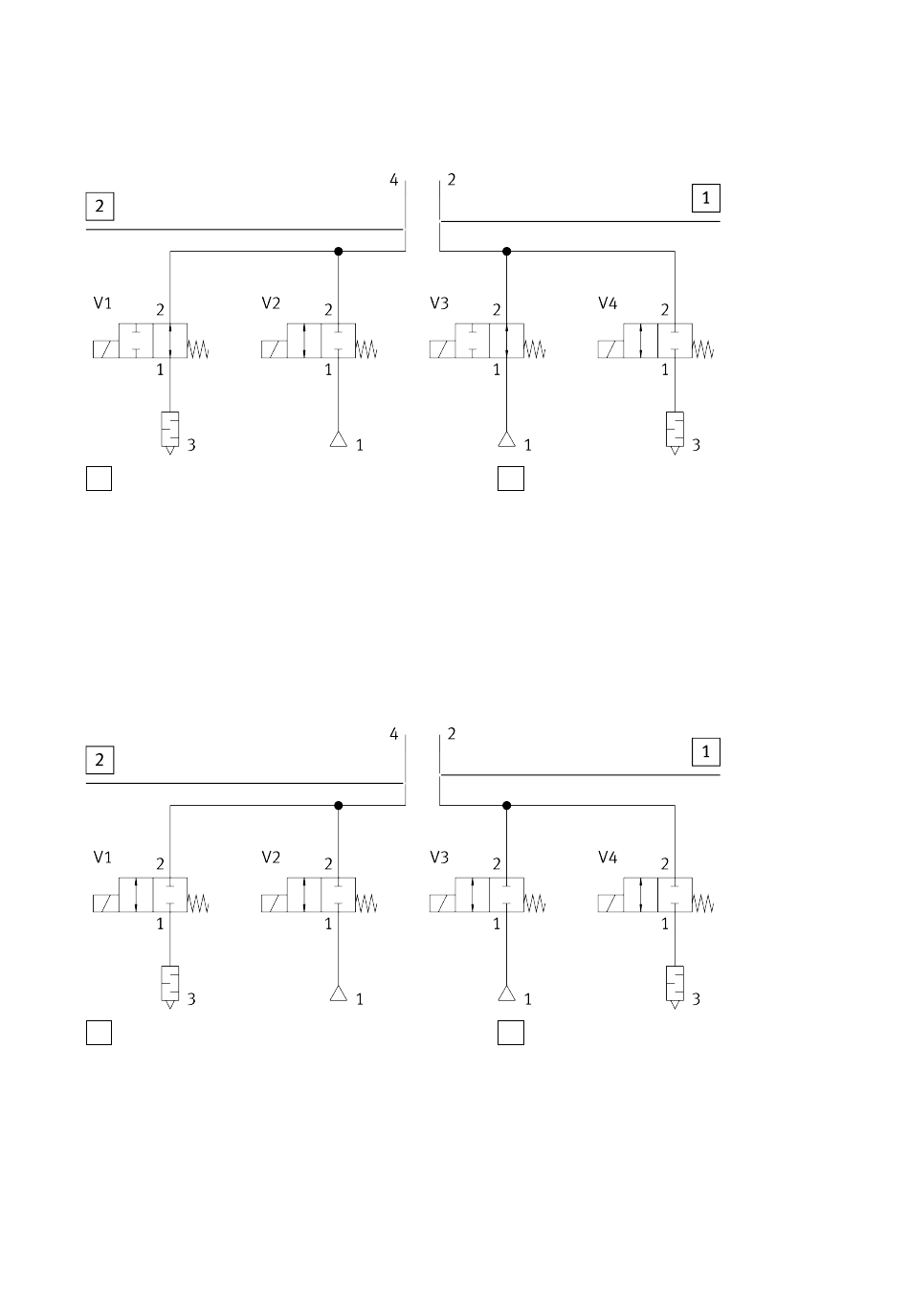

Fig. 4 Position de sécurité CMSX-P-S-...-D-...-A
– Le raccord de travail (2) est mis sous pression.
– Le raccord de travail (4) est mis à l'échappement.
– L'ouverture ou la fermeture est possible.
– En fonction du raccordement du régulateur de position avec l'actionneur, la vanne de process
s'ouvre ou se ferme.
5.4.2 CMSX-P-...-...-D-...-C (à double effet)
1 Raccord de travail (4)
Fig. 5 Position de sécurité CMSX-P-S-...-D-...-C
– Le raccord de travail (2) est bloqué.
– Le raccord de travail (4) est bloqué.
– De l'air comprimé est confiné dans l'actionneur.
– Avec un blocage pour effet.
– La position actuelle de l'actionneur est bloquée.
Festo — CMSX-...-C-U-F1-... — 2020-08e
2 Raccord de travail (2)
2 Raccord de travail (2)
11
