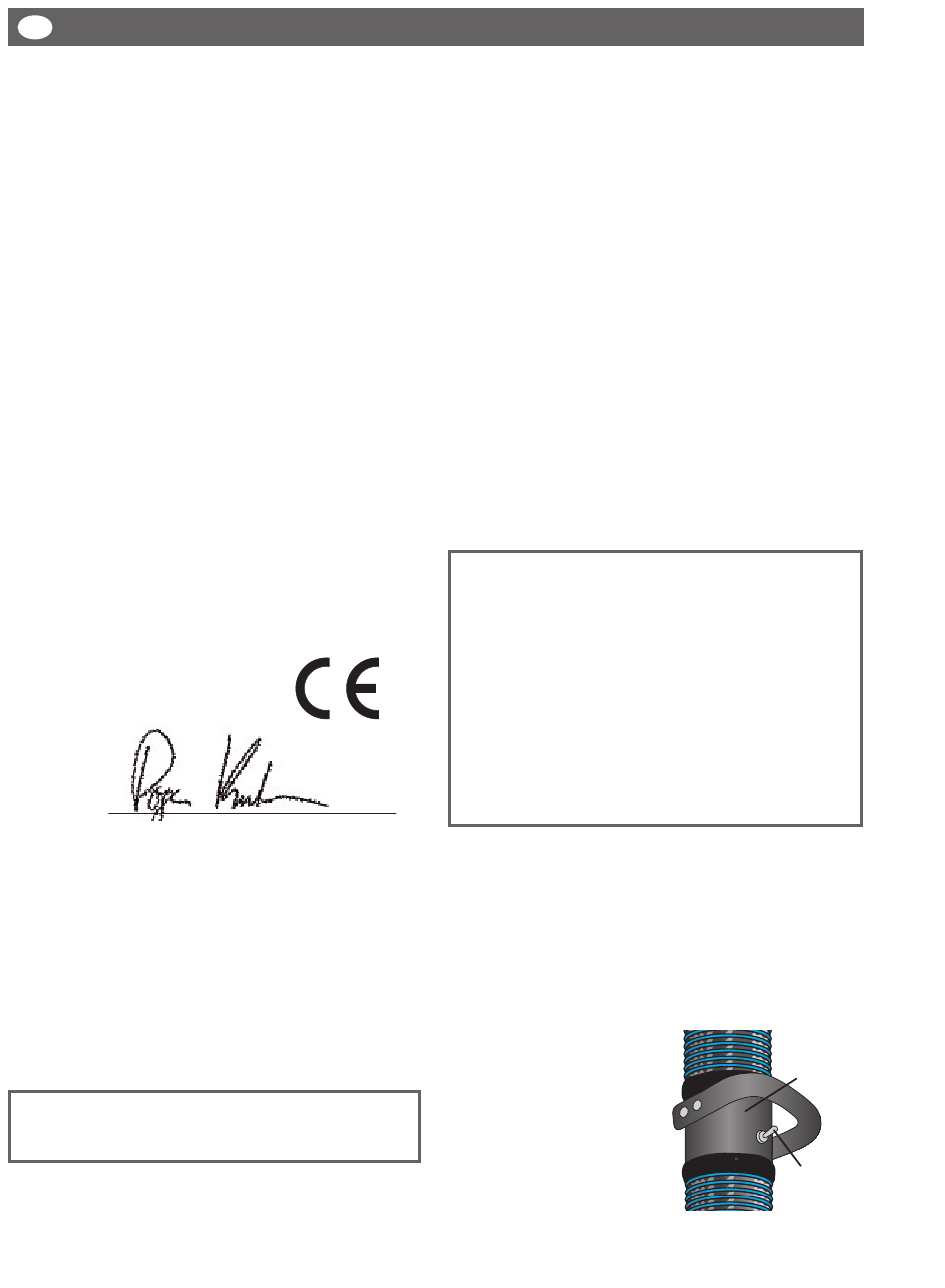

DE

Technische Daten

Montagehöhe............................
Schienenlänge ..........................
Arbeitslänge max.......................
Luftstrom....................................
Druckabfall bei 600 m /h............
3
Schlauchdurchmesser...............
Schkauchlänge..........................
Material, Schlauch (untere
Teil überfahrbar)........................
Material, Schiene.......................
Temperaturbeständigkeit,
Schlauch....................................

Druckluftanschluss....................

Druckluft im System...................
Konformitätserklärung
Wir, AB Ph Nederman & Co., erklären in alleiniger Verantwortung,
dass das Nederman-Produkt:
- Pneumatic Track System auf welches sich diese Erklärung
bezieht, mit folgenden:
Direktive
2006/42/EC
Normen
EN ISO 12100-1-2
Der Product Manager, Roger Knutsson, ist für die technischen
Dokumentation verantvortlich.
AB Ph. Nederman & Co.
P.O. Box 602
SE-251 06 Helsingborg
Sweden
Roger Knutsson, Product Manager
Ventilatoren
Ventilatoren sind nicht Teil der Grundausstattung.
Die Absaugung funktioniert am besten, wenn für jedes
Absaugsystem ein Ventilator vorgesehen wird. Alter-
nativ können auch mehrere Absaugsysteme an einen
gemeinsamen Ventilator angeschlossen werden.
Um Unterdruck im gesamten System sicherzustellen
und somit unbeabsichtigten Abgasaustritt zu verhin-
dern, sollte der Ventilator so nahe wie möglich an der
Ausblasstelle der Halle montiert werden.
Fragen Sie Ihren Nederman-Händler nach dem
passenden Ventilator für Ihre Anlage.
Ein verriegelbarer Sicherheitsschalter wird
für das gesamte Elektrosystem einschließlich
Ventilator empfohlen.
18
PTS
3 – 4 m,
3,5 m empfohlen
11,8 m
ca. 14,5 m
600 m /h
3
1900 Pa
100 mm
5 m
Polyestergewebe mit
EPDM-Beschichtung
Aluminium
150 °C kontinuierlich
6 – 8 bar
1 bar
DerAbzugsschlauch
Es wird nicht empfohlen, den Abzugsschlauch zu
kürzen. Wurde er dennoch gekürzt, ist wichtig, dass
auch der innenliegende Druckluftschlauch um die-
selbe Länge gekürzt wird. Der Druckluftschlauch
muss 1,0 m länger sein als der Abgasschlauch.
Das Auspuffrohr
Zwischen der Außenkante des Auspuffrohrs und
den benachbarten Fahrzeugteilen muss ein Mindest-
abstand bestehen. Siehe empfohlene Maße, Ab-
bildung X2, Seite 3. Kontrollieren, nach Abkuppeln,
ob der Mundstück am Fahrzeug hängenbleiben kann.
Möglicherweise ist es für die optimale Position erfor-
derlich, die Auspuffposition zu ändern.
Empfohlener Durchmesser des Auspuffrohres:
50 – 85 mm für die 125-mm-Düse
70 – 125 mm für die 160-mm-Düse
Druckluftanschluss
Siehe Abbildung mit den Druckluftleitungen auf Seite 4.
Das vorhandene Luftleitungssystem muss
frei von Verschmutzungen sein und über das
Trennventil an eine Druckluftversorgung
(6 - 8 bar) angeschlossen werden (siehe
Abb. 14 auf Seite 5).
Das Manometer auf dem Druckregler (siehe
Abb. X3 auf Seite 5) auf 1 bar einstellen, bevor
der Düsensatz angeschlossen wird.
Für die Pneumatik-Komponenten darf nur
gut aufbereitete Druckluft verwendet werden.
Verwenden Sie einen Wasser- und Ölabschei-
der mit automatischer Leerung und Luftfilter
gemäß DIN ISO 8573-1, Klasse 5/5/4.
Ankuppeln des Schlauchs
1. Hallentor öffnen und den Ventilator für die Abgas-
absaugung starten (alternativ verfügt das System über
eine Startautomatik für den Ventilator).
2. Fahrzeug rückwärts so weit in die Halle fahren, bis
sich das Auspuffrohr genau auf der Höhe des Hallen-
tores befindet (siehe Abbildung A auf Seite 6).
3. Die Druckluft von der
Düse mit dem Schalter
an der Sicherheitskupplung
reduzieren. Die Düse am
Auspuffrohr anbringen.
Die Düse wieder mit
Druckluft beaufschlagen.
4. Das Fahrzeug rückwärts
bis zum Abstellplatz fahren
und abstellen. Solange das
Fahrzeug in der Halle steht,
muß der Schlauch immer am Auspuff sein.
Sicherheits-
kupplung
Schalter für
Druckluft
