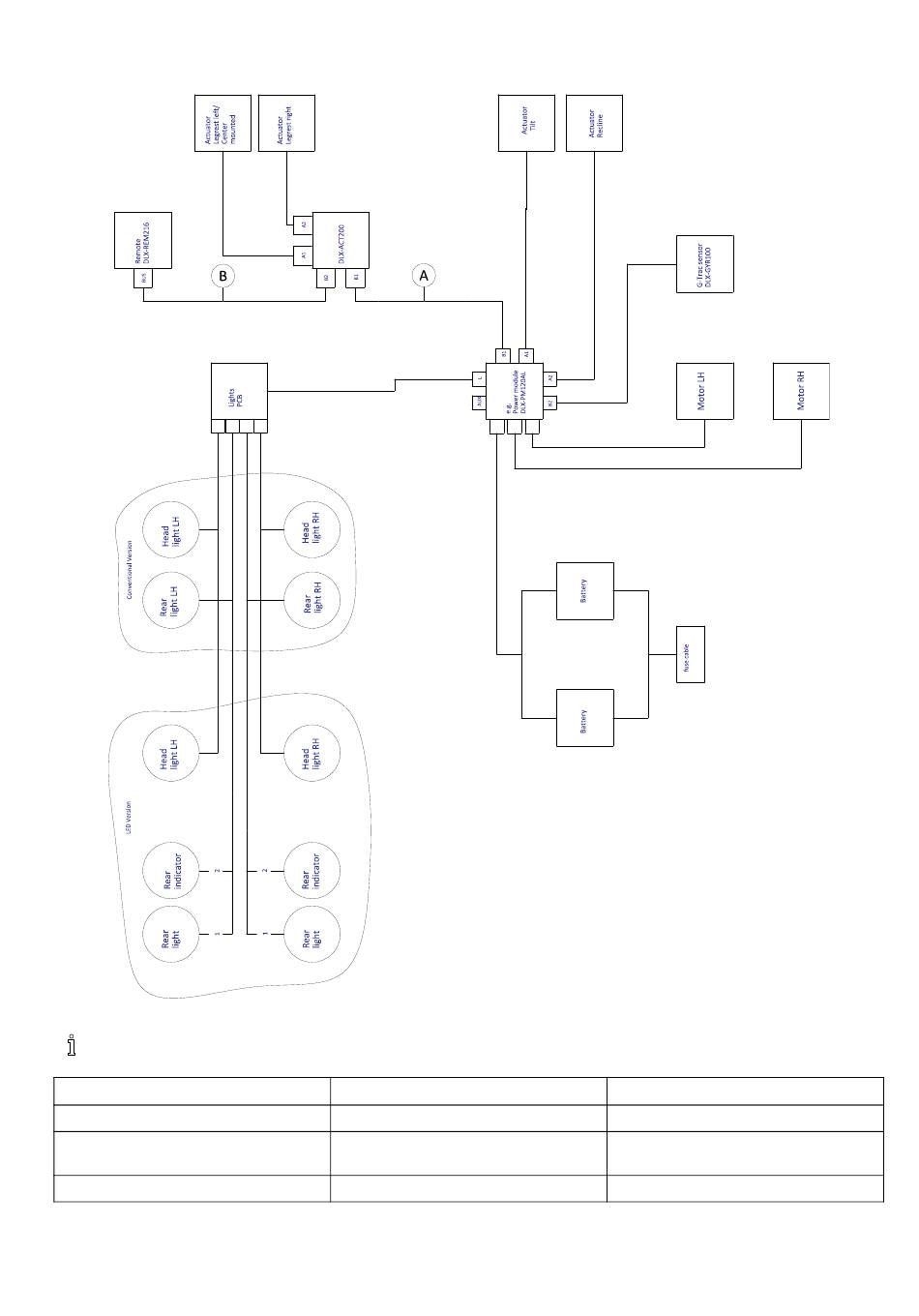

Câblage pour Modulite : Inclinaison d'assise, inclinaison du dossier, élévation électrique des repose-jambes, feux et
DLX-ACT200
La longueur de câble peut varier en fonction des positions de montage du manipulateur principal.
Modèle
Kite
Spectra XTR 2 HD,
Bora/Spectra XTR Standard
TDX SP2
1606716-I
Fig. 3-3
A A A
1 500 mm
1 500 mm
1 700 mm
B B B
1 500 mm
1 500 mm
1 000 mm
Montage
