MX32v2
CENTRALE DE MESURE NUMERIQUE ET ANALOGIQUE
MANUEL D'UTILISATION
6.4
Module 8 entrées analogiques

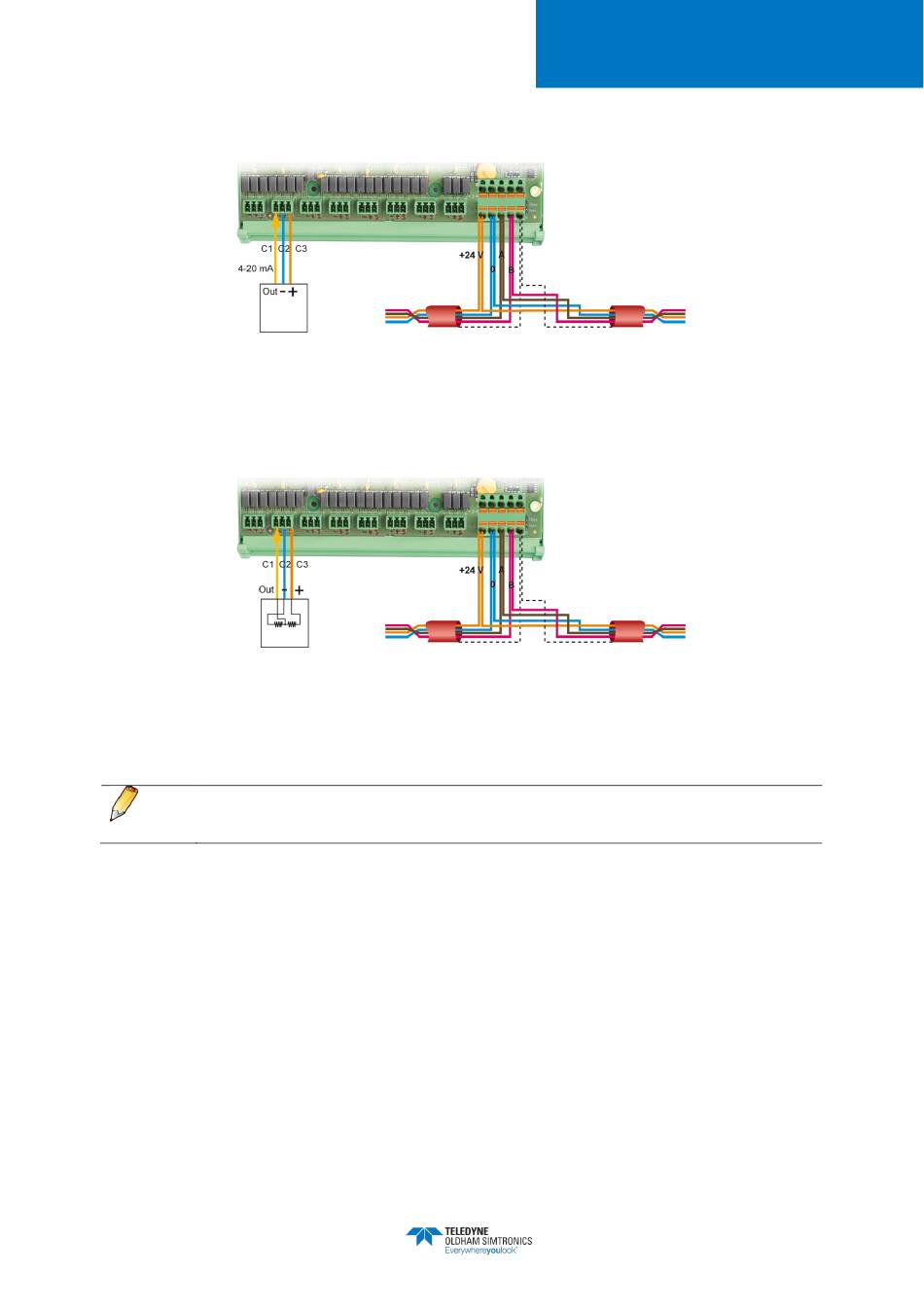

Figure 31 : connexions du
Capteur de type pont de
Wheatstone
Figure 32 : connexions du
Si ce module est le dernier de la ligne, ne pas oublier de positionner le cavalier
EOL Resistor
repéré
40
MX32v2
Vers
ou module précédent
Module 8 entrées analogiques
Vers
MX32v2
ou module précédent
Module 8 entrées analogiques
Closed
en position
.
Vers module suivant
(avec capteur 4-20mA)
Vers module suivant
(avec capteur type Pont)
NP32V2FR
Revision: D.0
