Potentiomètres de réglage du courant d'alimentation de la perle catalytique (en haut
ligne 1, en bas ligne 2). Manipulation réservée aux personnes autorisées
Y.
Bornier du relais défaut. Contacts RCT, 250Vac-30Vdc / 5A
4.2
La face avant
4.2.1
L'afficheur LCD (rep. A)
L'afficheur présente soit les mesures, soit les menus de paramétrage. Un affichage en vidéo
inverse indique que la voie actuellement affichée est en alarme.
Figure 10 : exemple d'affichage de mesure (écran de gauche) ou de paramétrage (écran de droite).
Les menus
Voir le chapitre
l'écran.
4.2.2
Les touches contextuelles (rep. B)
La fonction de chacune des 5 touches, indiquée en partie inférieure de l'afficheur, évolue en
fonction de la page affichée.
NP32V2FR
Revision: D.0
CENTRALE DE MESURE NUMERIQUE ET ANALOGIQUE

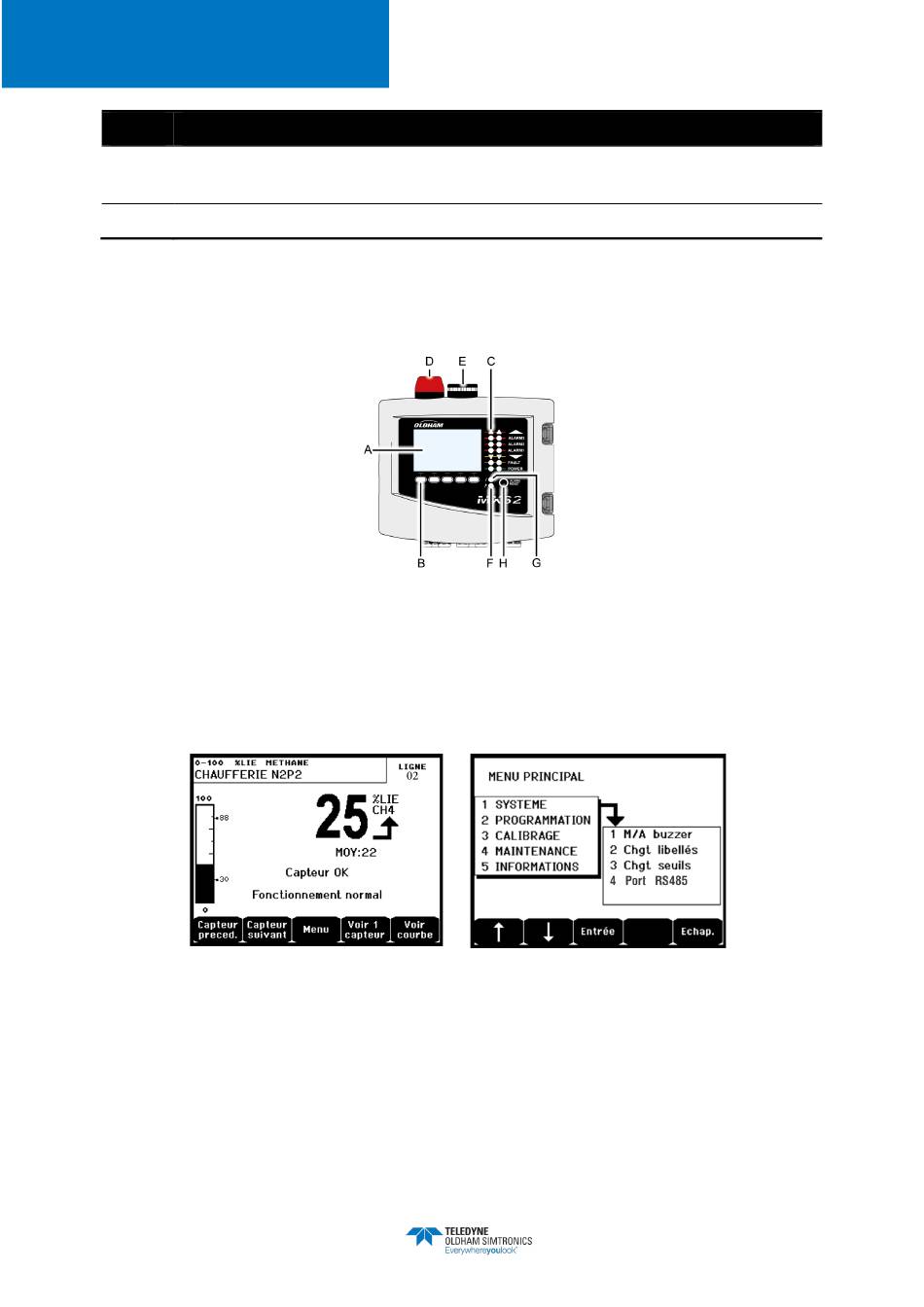

Figure 9 : la face avant de la
en page 43 pour plus de détails sur les informations disponibles à
MANUEL D'UTILISATION
MX32v2
MX32v2
