3.2.1
Localisation
Chaque capteur sera positionné au niveau du sol, au plafond, à hauteur des voies respiratoires,
ou à proximité des gaines d'extraction d'air, en fonction de la densité du gaz à détecter ou de
l'application. Les gaz lourds se détecteront à proximité du sol, tandis que les gaz légers seront
présents au plafond. Si nécessaire, contacter
question relative au positionnement des capteurs.
3.2.2
Fixation
Les capteurs seront de préférence placés dans un endroit accessible, de manière à faciliter les
opérations de contrôle et de maintenance et en toute sécurité pour les intervenants. Les capteurs
ne devront être gênés par aucun obstacle empêchant la mesure de l'environnement ambiant à
contrôler.
3.3
Modules numériques
Le câblage fait l'objet du paragraphe
page 35.
3.3.1
Localisation
Les modules relais, sorties logiques, sorties analogiques, entrées analogiques, seront
positionnés en fonction de la topologie de l'installation, impérativement dans des lieux hors de
toute présence d'atmosphères explosives, à l'abri de l'humidité, des poussières et des écarts de
température, par exemple dans des armoires techniques.
3.3.2
Fixation
Ces modules seront fixés sur un rail DIN d'une
armoire ou d'un coffret électrique.
Pour les modules relais connectés à des organes
électriques
Basse
Tension,
effectuée selon les normes en vigueur.
12
TELEDYNE OLDHAM SIMTRONICS
Raccordement des modules numériques
l'installation
sera

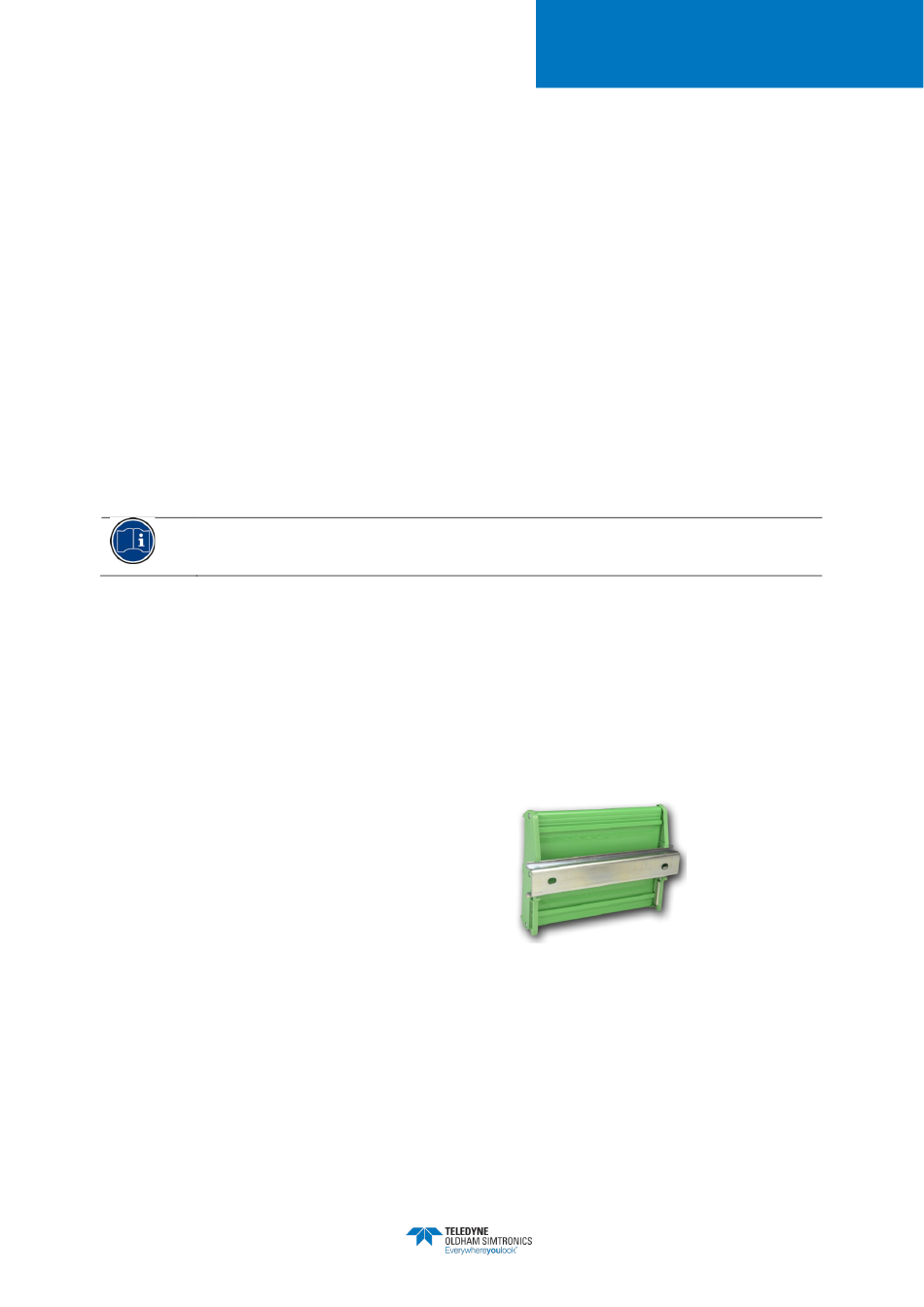

Figure 6 : fixation d'un module (relais,
sorties logiques, sorties analogiques ou
entrées analogiques) sur un rail DIN
pour toute
en
