9 Outils
FR
20 Sous réserve de modifications techniques
9.6

Outil de sertissage

L'outil de sertissage est constitué du poinçon et de la matrice.
◼ Ôter le logement de l'embout (cf. paragraphe 9.5 « Logement de l'embout »).
◼ Desserrer les vis de fixation (fig. 9, pos. 4) des deux plaques de maintien (fig. 9,
pos. 1). Déplacer pour cela le chariot (fig. 6, pos. 2) vers la droite ou la gauche.
◼ Ôter les plaques de maintien.
◼ Ôter le poinçon et la matrice (fig. 9, pos. 2 et 3).
◼ Montage dans l'ordre inverse.
4
3

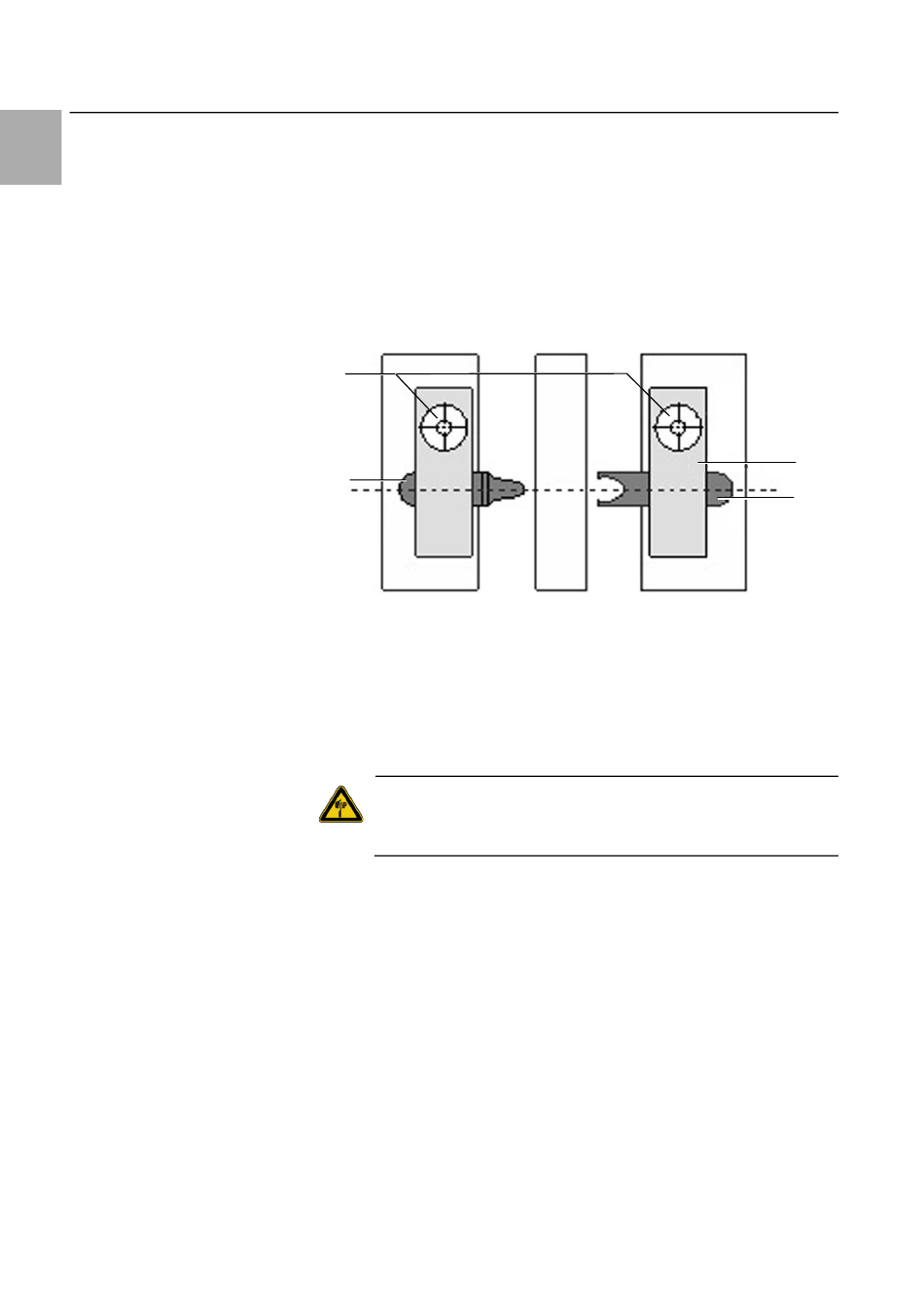

Fig. 9 : outil de sertissage
Légende
1 Plaque de maintien
2 Matrice
3 Poinçon
4 Vis de fixation
9.7 Couteau à dénuder
Prudence !
Il y a risque de coupure aux doigts à cause des couteaux à dénuder.
◼ Ne pas toucher la lame avec les doigts.
◼ Unité d'outils en position initiale.
◼ Ôter les vis dans les excentriques.
◼ Ôter les excentriques.
◼
Ôter les couteaux et les remplacer par des nouveaux.
◼ Remonter à nouveau les couteaux et les supports de couteau.
◼ Régler les excentriques et resserrer les vis. Ne pas permuter les excentriques !
Machine à dénuder et à sertir les câbles LD-I Rittal
