Blindage

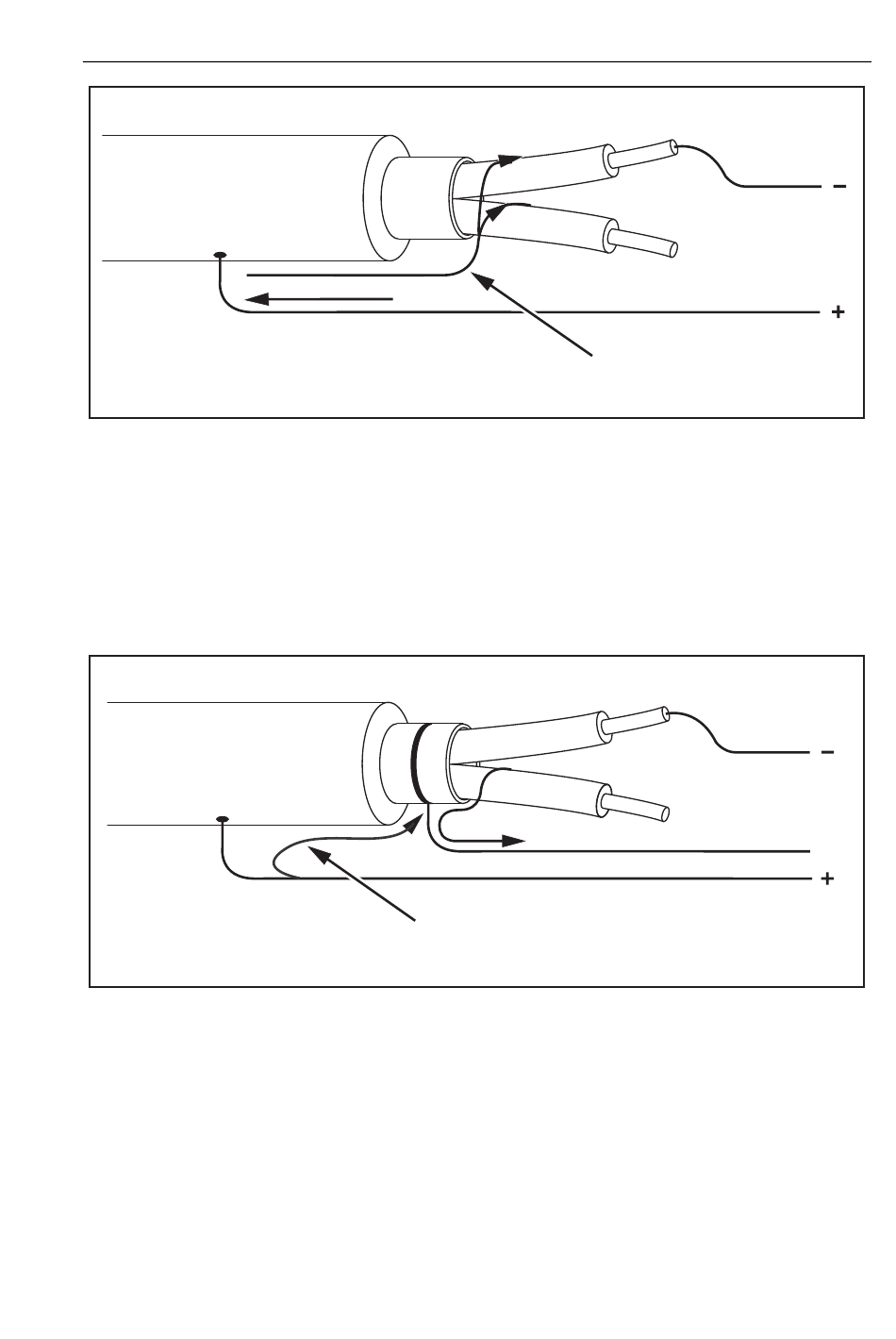

La figure 7 montre comment prévenir la perte de courant en surface en
branchant un fil de la borne de protection à un conducteur enroulé autour de
l'isolation intérieure. Le courant de fuite en surface est dirigé vers la borne de
protection. Cela supprime le courant de fuite de la ligne de mesure entre les
bornes positive et négative, et améliore la précision des lectures de test.
Blindage
Figure 8. Branchement de la borne de protection
La figure 8 montre comment améliorer la configuration des mesures en
branchant la borne de protection au fil inutilisé et en le couplant à l'isolation
intérieure. Le testeur mesure ainsi la fuite entre le conducteur sélectionné et le
blindage extérieur, mais supprime la ligne de fuite entre les conducteurs.
Figure 7. Courant de fuite en surface
Courant de fuite
Insulation Tester
Courant de fuite
en surface
Option
L'appareil
( )
( )
gic13.eps
( )
( )
G
( )
gic14.eps
13
