139549-C GF 400 DV IPI 2/20

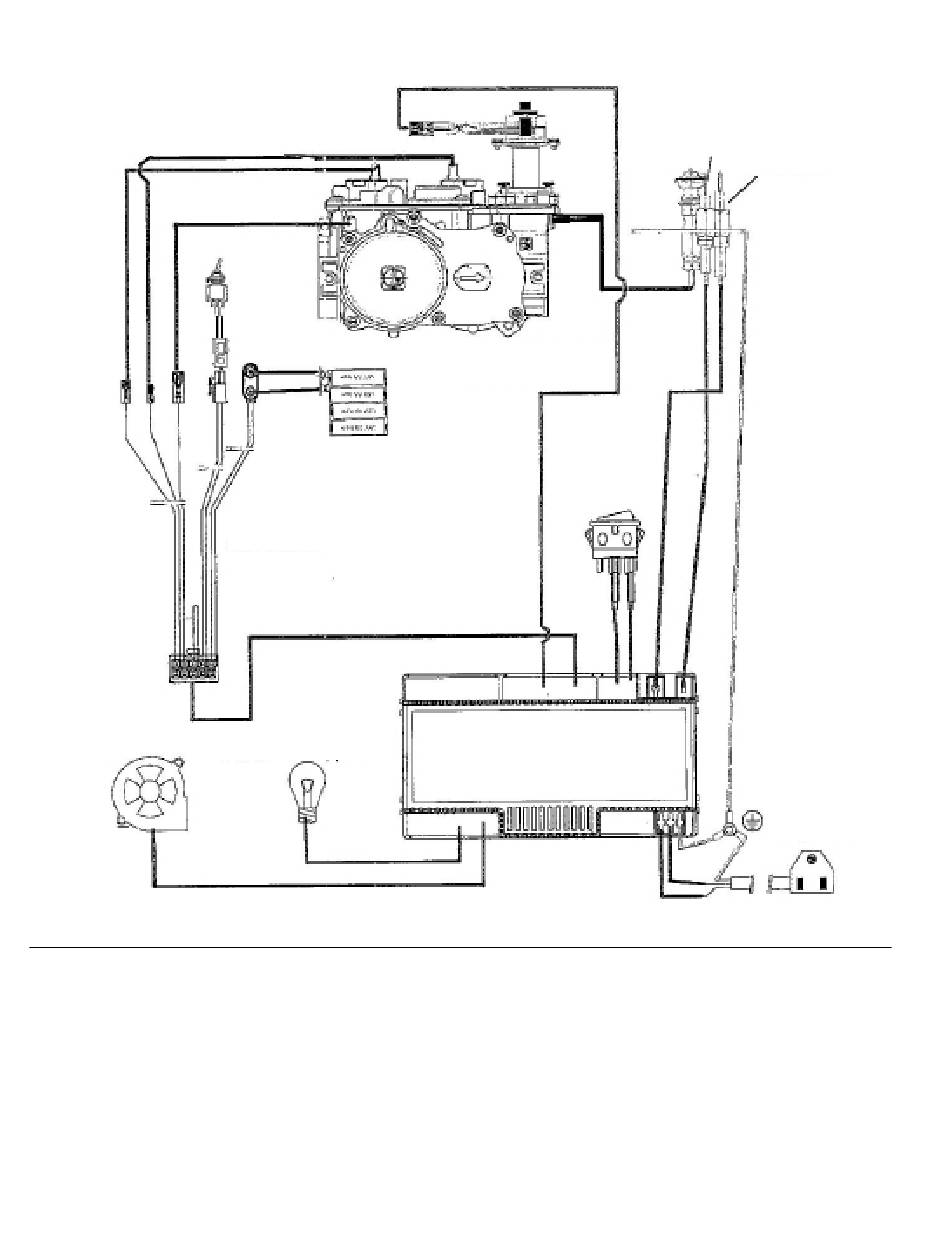

Schéma de câblage
SIT Proflame 2 IFC
Ventilateur à
vitesse variable
(optionnel)
Figure 67. GF 400 DV IPI Sebago avec accessoires de télécommande Proflame 2.
Remplacement des piles du panneau de contrôle IFC
Un voyant DEL rouge au panneau IFC indique une faible charge des piles.
1. Éteignez le brûleur (à «OFF») et coupez l'alimentation électrique du poêle.
2. Accédez au bloc-piles derrière le côté droit du compartiment de contrôle. Voir fig. 40. Retirez-le de
la bande Velcro.
3. Installez quatre piles AAA de 1,5 Volts et réinstallez le bloc-piles dans le compartiment de
contrôle.
4. Rétablissez l'alimentation électrique du poêle.
32
Commutateur
à bascule
CPI / IPI
Valve de contrôle de gaz SIT Proflame 885
Bloc-piles
(4 piles AA 1,5V)
Faisceau de câble principal
du
système IFC*
*(Contrôle intégré du foyer)
Lampe à gradateur
(optionnelle
Régulateur à modulateur
du système Proflame 2 (optionnel)
Commutateur du
brûleur
Panneau de contrôle IFC*
SIT Proflame 2
*(Contrôle intégré du foyer)
Electrode
Détecteur de flamme
Alimentation
électrique
120 V (c.a.)
