Minimum Ceiling or Alcove Height

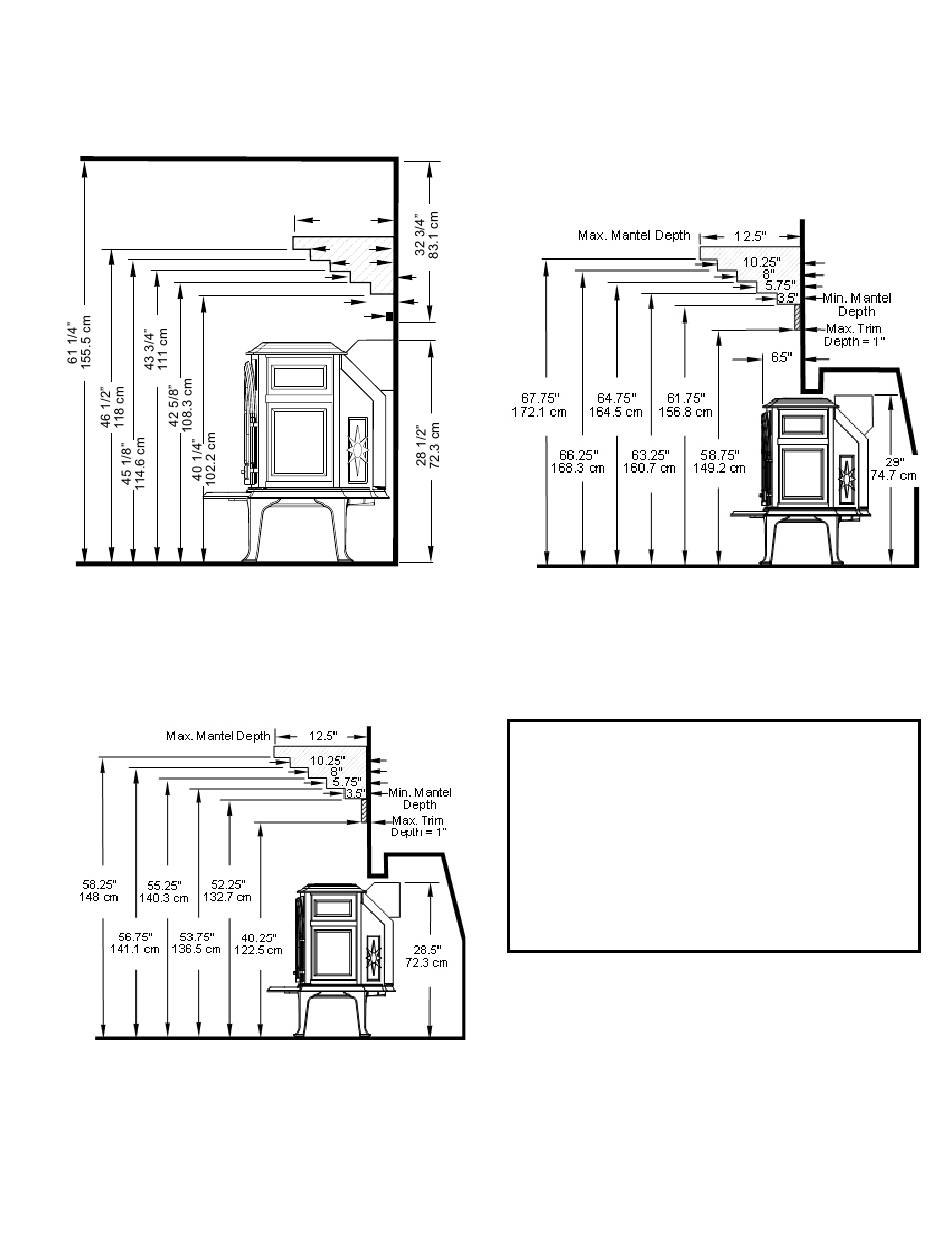

Figure 4. Mantel clearances with standard legs.
Reduce stove height and clearance dimensions by 2 1/4
inches with optional Short Legs installed.
Figure 6.
Stove is installed with the top plate flush with the fireplace face.
Max. Mantel Depth
12.5”
10.25”
8”
5.75”
3.5”
Min. Mantel Depth
Max. Top Trim Depth = 1”
2” (5.1cm)
Figure 5. Stove is installed recessed half-way into fireplace.
Top plate extends 6.5" forward of the fireplace face.
Installation dans une alcôve
Profondeur maximale de l'alcôve:
Largeur minimale de l'alcôve:
Hauteur minimale du plafond:
Avec pattes courtes (6 po):
Ces dimensions d'alcôve sont basées sur
les configurations d'essai, et non sur les
spécifications de dégagement du poêle.
139549-C GF 400 DV IPI 2/20
24 po (610 mm)
31.75 po (806 mm)
61 po (155 mm)
59 po (150 mm)
7
