346
Installer l'interface Vidéo (VIF4)
NTSC, PAL, SECAM
Pa2X
Installer l'interface Vidéo (VIF4)
Vous pouvez installer une interface Vidéo Korg VIF4 dans votre
Pa2X. Avec cette interface vous êtes en mesure de brancher un
moniteur vidéo, un appareil de télévision, un graveur vidéo ou
un vidéo-projecteur pour lire les textes sur un dispositif externe.
La carte peut être installée par l'utilisateur. Korg décline toutes
responsabilités envers des dommages aux personnes ou aux
choses provoqués par l'installation de la carte de la part de per-
sonnes non autorisées.
NTSC, PAL, SECAM
La carte VIF4 est compatible avec les standards de télévision
NTSC, PAL et SECAM. Si vous connectez un appareil SECAM,
sélectionnez le standard PAL. Toutefois, dans ce cas, l'image est
affichée en noir et blanc.
Précautions
• L'installation de la carte est aux risques de l'utilisateur. Korg
décline toutes responsabilités envers tous dommages ou blessu-
res provoqués par une installation ou une utilisation incorrectes.
• Avant d'ouvrir l'instrument, enlever la fiche du Pa2X de la prise
secteur.
• Avant de procéder à l'installation, touchez un élément métalli-
que non peint, afin de décharger l'éventuelle électricité statique
dont vous êtes porteur, car celle-ci est en mesure d'endommager
les composants de la carte.
Installation
Pour l'installation, munissez-vous d'un tournevis cruciforme (non
fourni).

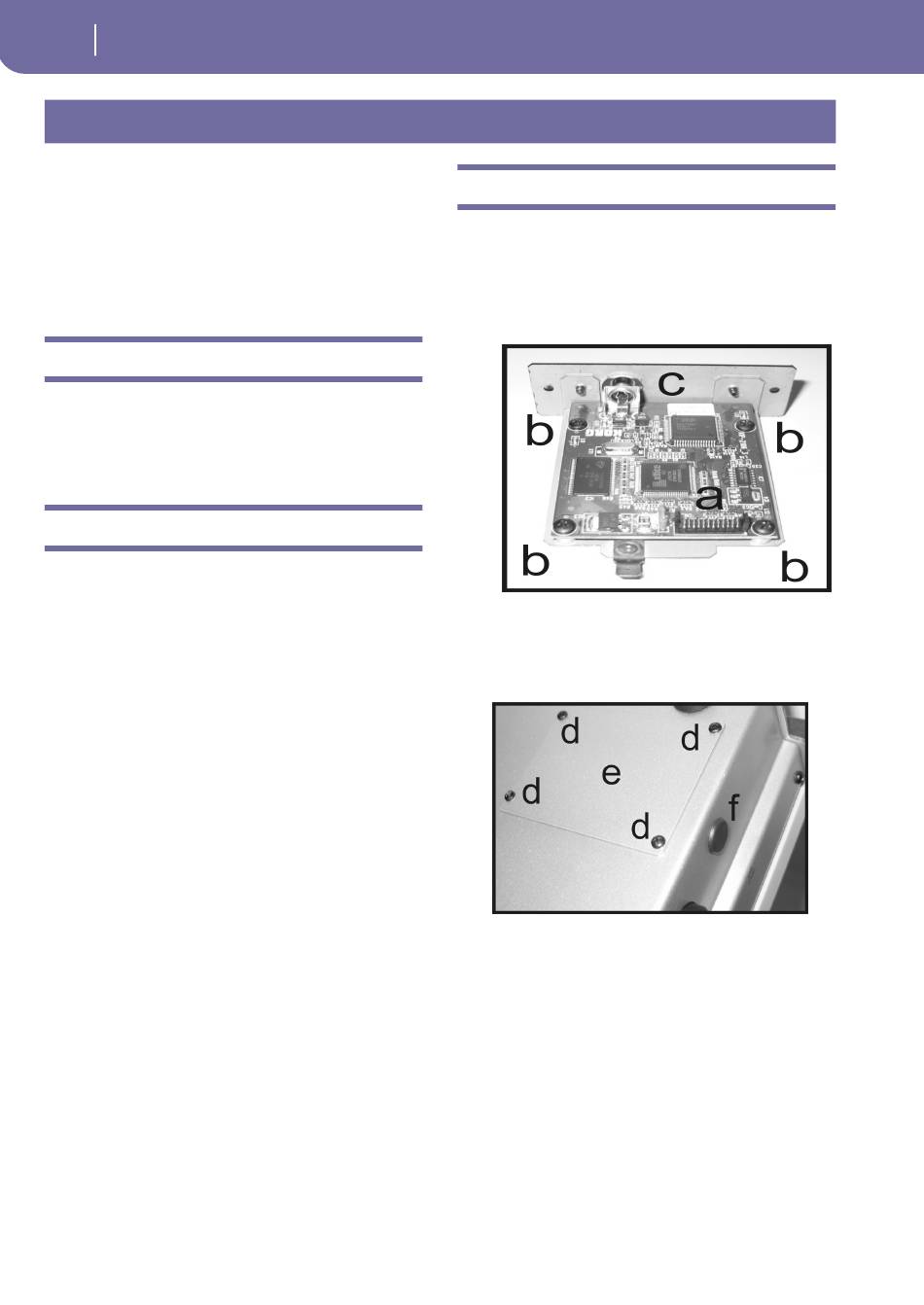

1.
Prélevez la carte vidéo (a) de son emballage : faites très
attention à ne pas toucher avec vos doigts les composants
installés en surface. Enlevez les quatre vis (b) et mettez-les
de côté. Détachez la carte (a) de son support métallique (c).
2.
Sur la partie supérieure de l'instrument, enlevez les quatre
vis de fixation (d) et mettez-les de côté. Ouvrez le couvercle
(e) pour accéder à l'intérieur de la fente de la carte vidéo.
Enlevez le stoppeur de protection (f) en exerçant une pres-
sion à l'intérieur de la fente pour le pousser vers l'extérieur.
