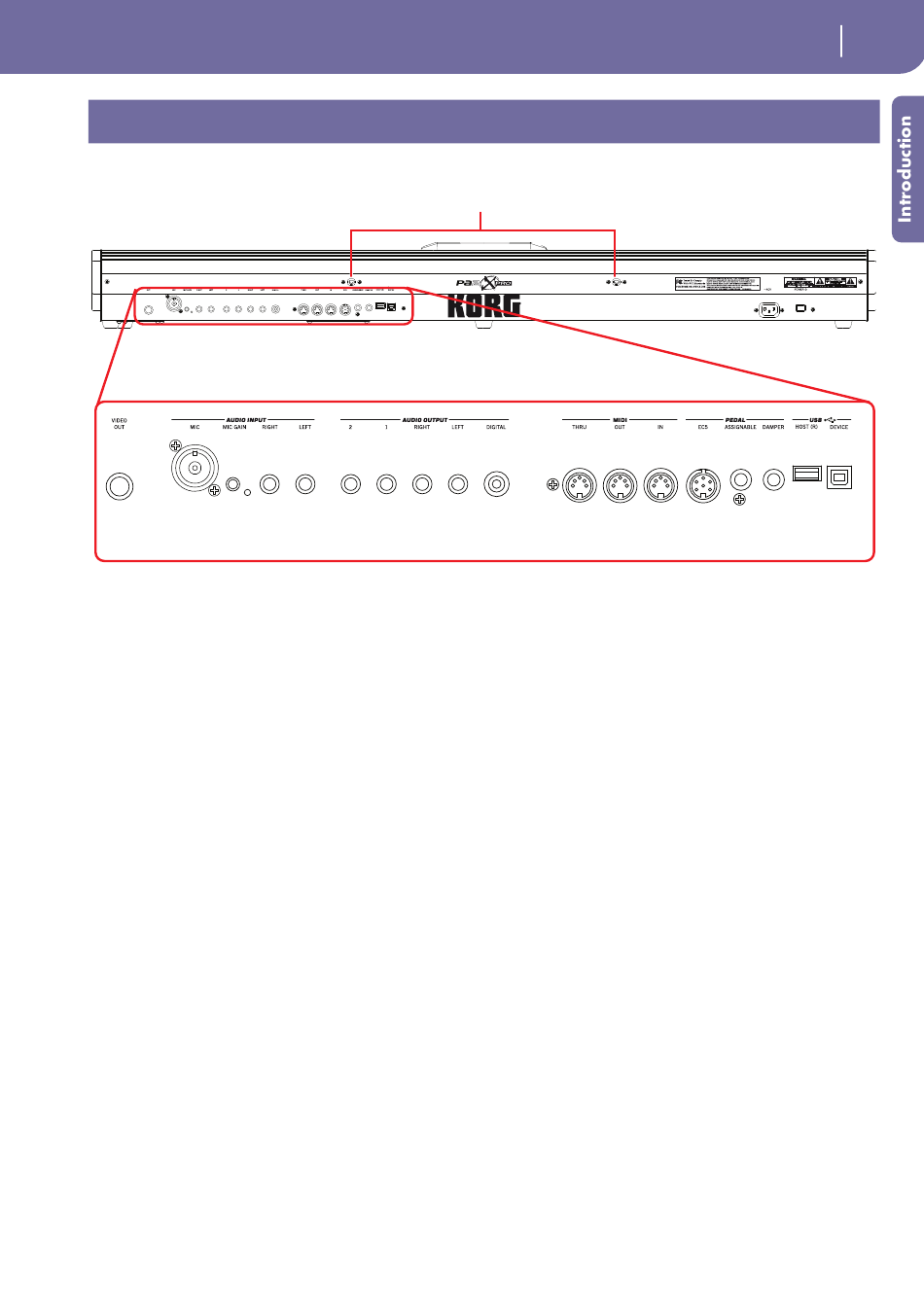

Face arrière
4
1
Prédispositions pour le stand
Le Pa2X est fourni avec son stand. Insérez les deux jambes dans
les deux prédispositions prévues.
2
Borne du câble ACV
Connectez le câble AC fourni à cette borne.
3
Interrupteur POWER
Interrupteur de mise sous tension et hors tension de l'instru-
ment.
4
VIDEO OUT (en option)
Si vous installez une interface vidéo VIF4 en option, vous pouvez
connecter le Pa2X à un appareil de télévision ou à un écran
vidéo. Voir plus de renseignements dans le chapitre "Installer
l'interface Vidéo (VIF4)" à la page 346.
5
AUDIO INPUT
Utilisez ces bornes pour connecter un microphone, un autre cla-
vier/synthé ou un reproducteur CD.
MIC
Fonctionne uniquement si le paramètre "Input Rou-
ting" est réglé à "Mic In to Voice Processor" (voir à
la page 251). C'est une combinaison de bornes
disposant d'une XLR et d'une 1/4" sur la même
borne. Utilisez celle XLR égalisée pour connecter
un microphone à condensateur ou celle 1/4" pour
connecter un microphone dynamique.
Note : Après avoir connecté un microphone à con-
densateur, utilisez l'interrupteur à l'écran "+48V
Phantom Power" pour activer l'alimentation fan-
5
6
1
7
tôme +48V (voir à la page 251). L'alimentation
fantôme n'est fournie que sur la borne égalisée XLR.
Lorsque vous déconnectez le microphone de la
borne XLR, l'alimentation fantôme est automati-
quement coupée. Elle l'est de même chaque mise
hors tension du Pa2X.
Le signal du microphone est routé au Voice Pro-
cessor. En fonction de l'état du paramètre "Mic
Out", le signal sera routé à la sortie principale ou
aux sorties secondaires (voir à la page 251).
Vous réglez le gain avec le bouton GAIN, tandis que
vous réglez le niveau du volume avec le curseur
MIC/IN, pendant que vous regardez le témoin de
MIC IN sur le tableau de bord (voir dans le chapitre
"Section MIC SETTING" à la page 13).
GAIN
Utilisez ces contrôles pour ajuster la sensibilité
d'entrée de la borne MIC (dans une plage de 20 à
55 dB). Vous vérifiez l'écrêtage par le biais du
témoin MIC IN sur le tableau de bord (voir dans
le chapitre "Section MIC SETTING" à la
page 13).
LEFT, RIGHT Toujours activés. Utilisez ces bornes égalisées/ non
égalisées pour connecter le niveau de la source
d'entrée de ligne tel un reproducteur CD ou un
synthé. Selon l'état du paramètre "Input Rou-
ting" (voir à la page 251), le signal est directe-
ment routé aux sorties Left et Right ou au MP3
Recorder. Dans ce dernier cas, le volume est con-
trôlé par le curseur MASTER VOLUME.
Note : Le curseur MIC/IN ne fonctionne pas sur ces
sorties.
Face arrière
15
2 3
8
9
