7.5
Alignement de la sonde de mesure dans le sens de l'écoulement du gaz
7.6
Raccorder le gaz inerte à l'unité E/R
8016371/YYJ8/V1.7/2016-07 | SICK
Sujet à modification sans préavis
Sens de l'écoulement réglé en usine
REMARQUE
Si le sens de l'écoulement des gaz est déjà connu lors du projet, l'angle de montage de
la sonde est déjà préréglé à la livraison.
Le réglage est repéré par un autocollant.
1

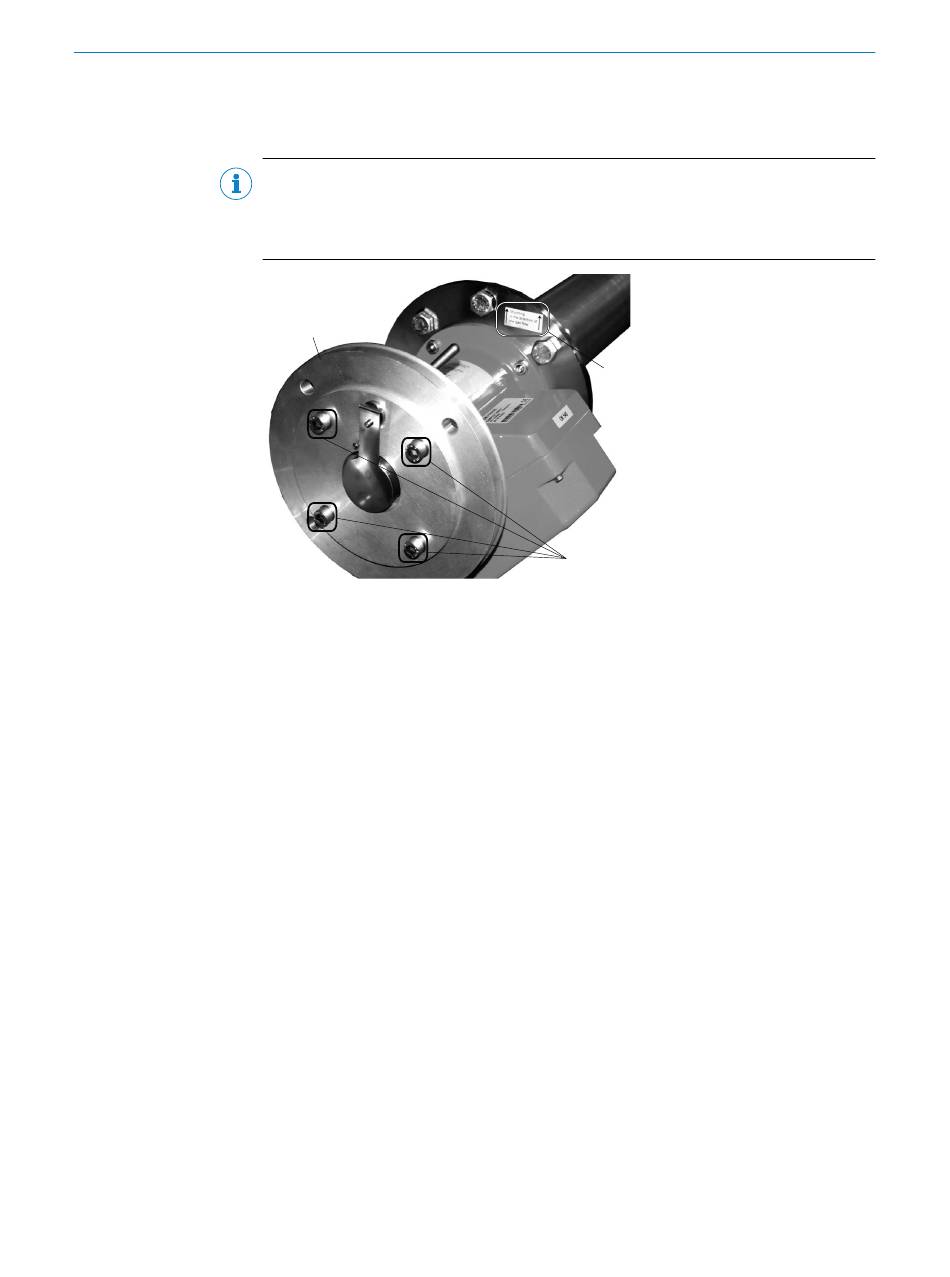

Illustration 23 : Repère du sens de l'écoulement
Bride de l'appareil
1
Autocollant du sens de l'écoulement
2
Vis (4 pièces) du disque de fixation
3
Aligner la sonde de mesure
L'alignement de la sonde se fait en tournant la bride de l'appareil.
1
Desserrer les 4 vis du disque de fixation (voir fig.).
2
Faire pivoter la bride appareil dans la position suivante :
–
La fente de mesure doit être dirigée dans le sens de l'écoulement.
–
La bride de l'appareil doit être disposée de sorte que l'E/R puisse être monté
verticalement.
3
Bloquer la bride de l'appareil dans cette position tout en serrant les vis du disque
de fixation.
Le raccord de gaz inerte se trouve sur le boîtier intermédiaire.
MISE EN SERVICE
2
3
M A N U E L D ' U T I L I S A T I O N | GM32 EX
7
53
