4.2
Test de la résistance d'isolement
Selon EN 60204 / DIN VDE 0113, la résistance d'isolement
mesurée pour une tension continue de 500 V entre les conduc-
teurs de tous les éléments du circuit et le système de mise à la
terre ne doit pas être inférieure à 1 M.
Pour ce test, le PROFITEST204+ dispose de quatre plages de ten-
sion nominale : 100 V, 250 V, 500 V et 1000 V. Vous pouvez
entrer une de ces valeurs ainsi que la valeur limite autorisée pour
la résistance d'isolement dans les paramètres de test.
Il est préférable de lancer la mesure à l'aide de la touche (21) de la
pointe de test (17). Pour les objets à tester contenant des
condensateurs ou comprenant des câbles relativement longs,
maintenir la touche (21) ou (10) enfoncée jusqu'à ce que des
valeurs stables s'affichent. Lorsque cette touche reste pressée,
l'appareil effectue une mesure continue au lieu de mesures sépa-
rées.
L'écran LCD affiche non seulement la résistance d'isolement
mesurée, mais aussi la tension de l'objet testé.
Décharge
Une fois la mesure effectuée, l'appareil à tester est automatique-
ment déchargé afin de le placer entièrement hors tension. Pen-
dant cette décharge, la chute de la tension est visible sur l'affi-
cheur. La valeur de résistance d'isolement mesurée reste enregis-
trée pendant ce temps.
Tension étrangère
Si, une fois la mesure activée, une tension est détec-
tée aux pointes de test, aucune mesure n'est effec-
tuée. L'afficheur indique Tension étrangère aux pointes
de test et un message STOP apparaît simultanément.
GMC-I Messtechnik GmbH
!
Attention !
Ne pas toucher les pointes de test pendant cette mesure.
Une tension continue pouvant atteindre 1000 V est pré-
sente entre les pointes de test.
Remarque
Vérification des cordons de mesure
Le premier test doit être effectué avec les cordons de
mesure court-circuités au niveau des pointes de touche.
L'appareil doit indiquer une valeur proche de 0 . Cela
permet de détecter une rupture des cordons de mesure.

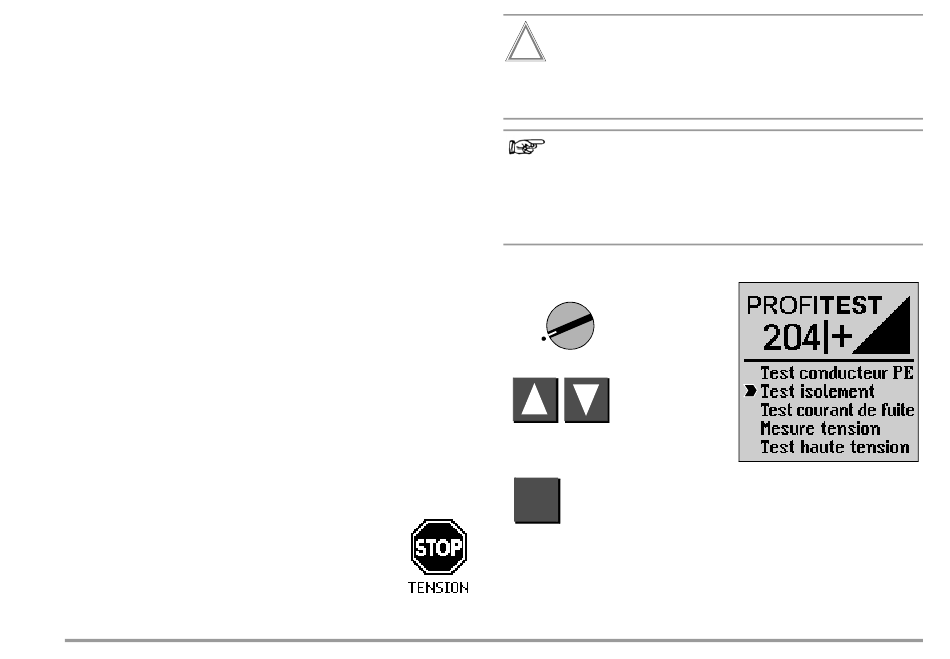

TEST
Choisir le test
MENU
Appeler le sous-menu
29
