4.5
Essai diélectrique (option PROFITEST 204HP/HV)
L'équipement électrique d'une machine doit résister (entre les
conducteurs de tous les circuits électriques et le fil de terre)
durant au moins 1 seconde à une tension d'essai égale à la plus
élevée des deux valeurs suivantes : 2 fois la tension nominale de
l'équipement ou 1000 V~. La tension d'essai doit afficher une fré-
quence de 50 Hz et être générée par un transformateur de puis-
sance nominale de 500 VA.
Remarque
Pour le test selon DIN VDE 0113, le PROFITEST204+ doit
être complété par le module haute tension
PROFITEST 204HP-2,5kV.
Pour les tests jusqu'à 5 kV, utiliser le module haute ten-
sion PROFITEST 204HV/HV-5,4kV.
Le PROFITEST204+ détecte automatiquement le type de
module haute tension raccordé. La communication entre l'appa-
reil de base et le module haute tension est testée conformément
aux indications du chapitre 3.7.4.
!
Attention !
Avant toute opération, vérifiez que l'appareil, le câble
haute tension et le pistolet sont en parfait état.
Voir aussi chapitre 11.4, page 67.
Remarque
Vérification des cordons de mesure
Le premier test doit être effectué avec les cordons de
mesure court-circuités au niveau des pointes de touche.
L'appareil doit indiquer une valeur proche de 0 . Cela
permet de détecter une rupture des cordons de mesure.
GMC-I Messtechnik GmbH
4.5.1 Test fonctionnel (préliminaire aux tests)
Réaliser le test fonctionnel décrit ci-après, dans l'ordre indiqué,
de a) à e).
a) Interrupteur à clé
➭ Placer l'interrupteur sur la position "O".
• Ni les voyants "verts" ni le voyant "rouge" ne doivent s'allumer.
b) Test de la tension
➭ Placer l'interrupteur sur la position "I".
• Les voyants "verts" doivent s'allumer.

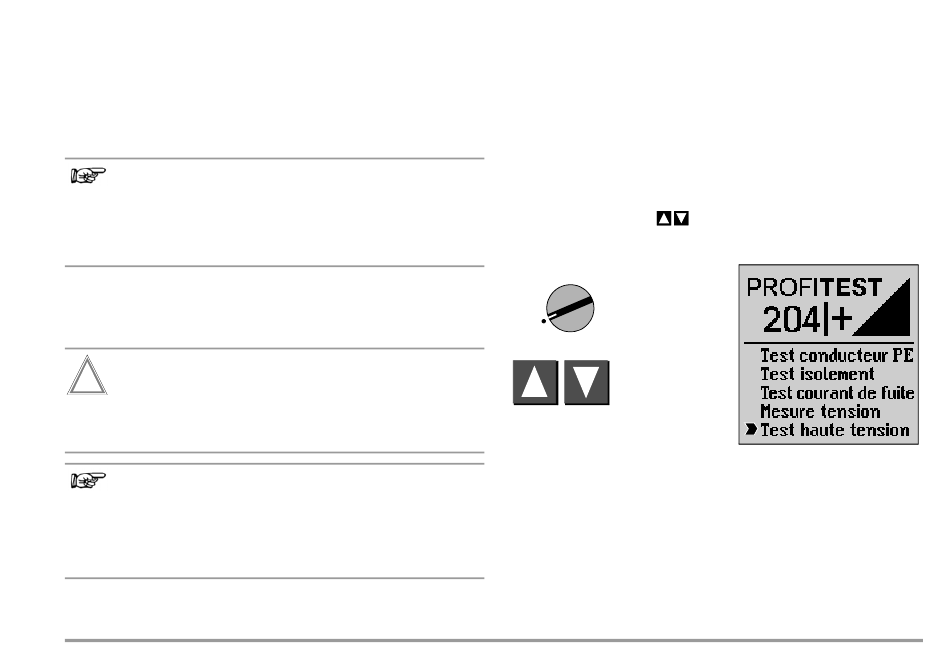

➭ A l'aide des touches
TEST
Sélectionner le test
Initialisation du module haute tension pour
une bonne entrée des paramètres
➭ Appuyez sur la touche START.
Le module haute tension concerné est identifié et indiqué en bas
à gauche de l'écran LCD, à condition qu'il soit correctement
connecté et que le commutateur à clé soit positionné sur "I".
Cette initialisation garantit que les valeurs de paramètres sont
ensuite entrées dans les limites en vigueur pour le module haute
tension concerné.
, sélectionner l'essai diélectrique.
35
