Instructions de raccordement
26 • Montage / Raccordement
Rev. 00 05/17
L'unité de contrôle du pistolet et les pompes d'application sont livrées
déjà montées par le fabricant. Il suffit de raccorder quelques câbles et
tuyaux.

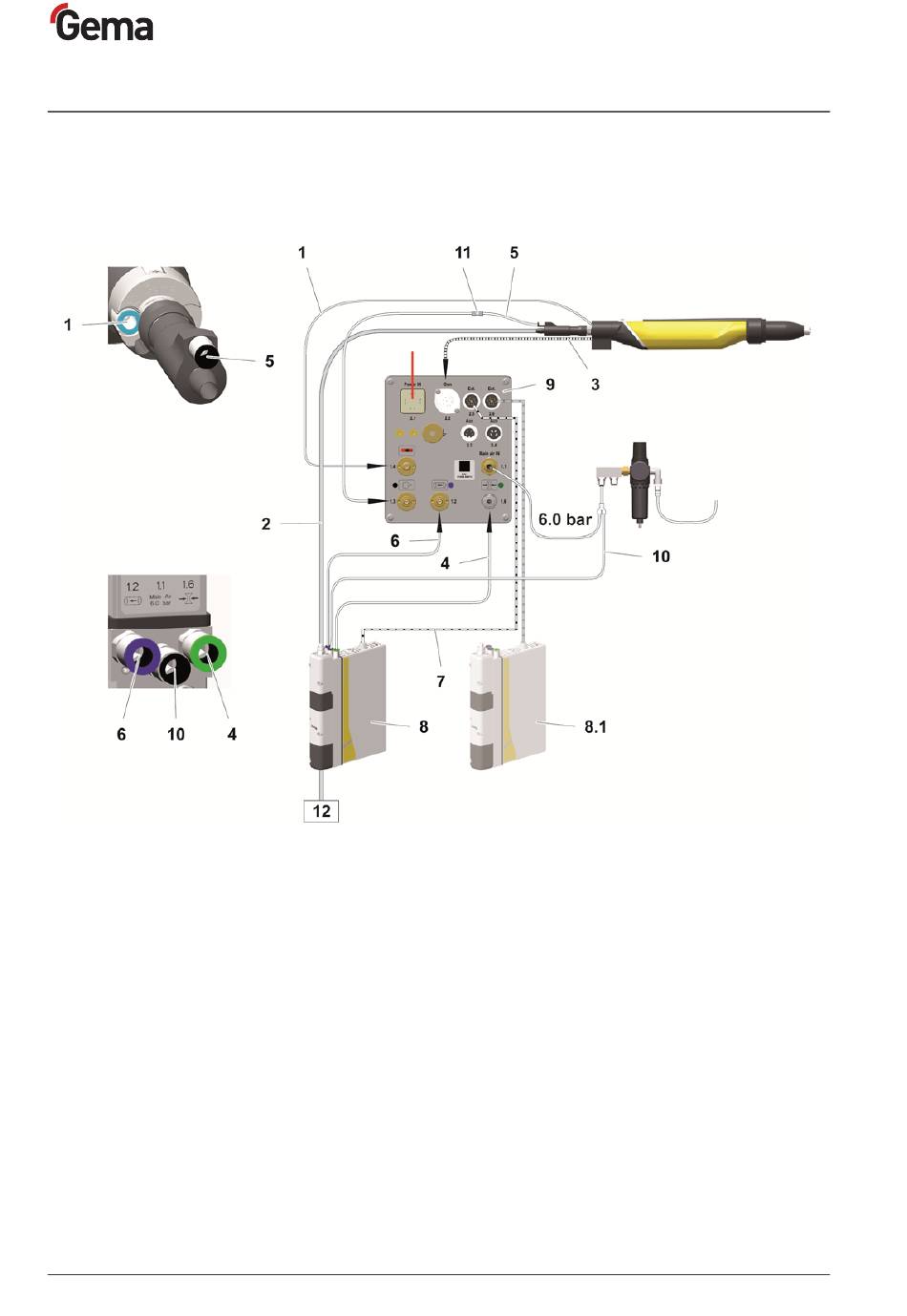

Fig. 15 : Instructions de raccordement – aperçu
1
Tuyau d'air de rinçage des
électrodes
2
Tuyau à poudre
3
Câble de pistolet
4
Air de vanne à manchon
5
Tuyau d'air de pulvérisation
6
Tuyau d'air de transport
7
Câble de signal de
commande
8
Pompe d'application n°1
8.1 Pompe d'application n°2
9
Unité de contrôle du
pistolet
10 Tuyau d'air comprimé
11 Raccord de tuyau Ø 8/6 –
Ø 6/4 mm
12 Réservoir à poudre
OptiStar CG12-CP
