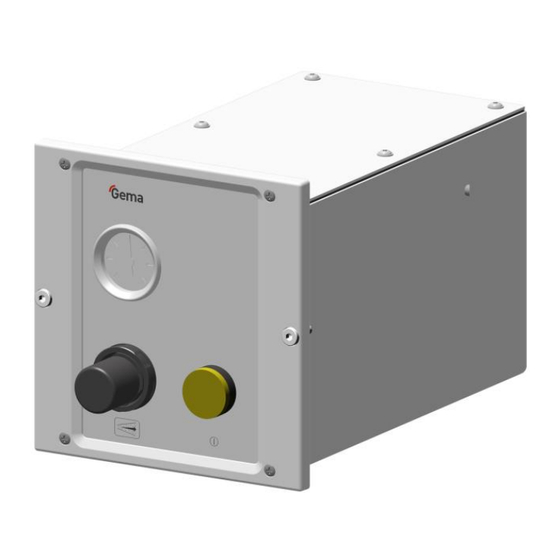

- Page 1 Mode d'emploi et liste des pièces détachées Unité de contrôle d'alimentation poudre OptiFeed CA11 Traduction du mode d'emploi original...
- Page 2 À notre connaissance et en toute bonne foi, les informations contenues dans cette publication étaient correctes et valides à la date de publication. Gema Switzerland GmbH ne saurait être tenue pour responsable de son contenu et se réserve le droit de le modifier sans préavis.
-
Page 3: Table Des Matières
Dépannage Généralités ......................17 Liste des pièces détachées Commande de pièces détachées ................. 19 OptiFeed CA11 – liste des pièces détachées ............20 OptiFeed CA11 – pièces détachées ..............21 Plaque frontale ...................... 22 Paroi arrière ......................23 Sommaire • 1... -
Page 5: À Propos Du Mode D'emploi
Généralités Ce mode d’emploi contient toutes les informations importantes nécessaires pour le fonctionnement de OptiFeed CA11. Il vous guidera pas à pas pour la mise en service et vous fournit des informations et des astuces pour une utilisation optimale de votre nouveau système de poudrage. -
Page 6: Présentation Du Contenu
"La haute tension (H) générée dans la cascade du pistolet est conduite vers l'électrode centrale." Pos: 16 /Überschriften ++++ Für alle Anleitungen ++++/1. Ebene/Sicherheit @ 1\mod_1452680111994_6.docx @ 22562 @ 1 @ 1 4 • À propos du mode d’emploi OptiFeed CA11... -
Page 7: Sécurité
Pour toute utilisation non conforme de ce produit, dans des conditions différentes ou avec d'autres matières, l'autorisation explicite de la société Gema Switzerland GmbH est requise. – La mise en service (c'est-à-dire le démarrage du fonctionnement conforme) est interdite avant qu'il ne soit constaté... - Page 8 Avant de travailler avec l'appareil, organiser les documents nécessaires et lire le chapitre « Consignes de sécurité ». – Ne réaliser les travaux que dans le respect des documents nécessaires. – Toujours travailler avec les documents originaux complets. 6 • Sécurité OptiFeed CA11...
-
Page 9: Descriptif Du Produit
V 07/16 Descriptif du produit Utilisation conforme à l’usage prévu L'Unité de contrôle d'alimentation poudre OptiFeed CA11 est conçue exclusivement pour contrôler les Pompes de poudre PP01 ou PP02, ainsi que les deux moteurs vibreurs du transport de poudre. Toute autre utilisation est considérée comme non conforme. Le fabricant ne saurait être tenu responsable pour des dommages qui en... -
Page 10: Caractéristiques Techniques
V 07/16 Caractéristiques techniques Caractéristiques électriques OptiFeed CA11 Tension d’entrée nominale 200-240 V CA Fréquence 50/60 Hz Puissance de raccordement 200 VA Gamme de température 0 - 40°C (fonctionnement) Raccordement et puissance du vibreur 2 x 230 VAC, 50 VA... -
Page 11: Structure Et Fonctionnement
Pompe de poudre PP01 ou PP02, ainsi que du Système d'alimentation poudre FPS – L'Unité de contrôle d'alimentation poudre OptiFeed CA11 est installée dans un boîtier de contrôle Gema du type OptiFlex A2 et alimentée d'air comprimé et de tension réseau Fonctions de base –... -
Page 12: Affichages Et Éléments De Contrôle
V 07/16 Affichages et éléments de contrôle Fig. 1 : Affichages et éléments de contrôle Commutateur principal Indication de la pression Régulateur de l'air de convoyage 10 • Descriptif du produit OptiFeed CA11... -
Page 13: Montage / Raccordement
Consignes de montage L'unité de contrôle de poudre fraîche est intégrée en standard dans un boîtier de contrôle AS. Pour toute autre possibilité de montage, veuillez contacter Gema. Fig. 2 : Boîtier de contrôle AS Montage / Raccordement • 11 OptiFeed CA11... -
Page 14: Connexion De L'unité De Contrôle De Poudre Fraîche
Raccordement sortie d'air comprimé Verrouillage Raccordement verrouillage Moteur 1 Raccordement pour moteur vibreur 1 Moteur 2 Raccordement pour moteur vibreur 2 Fusible de réseau Sceller les raccords non utilisés avec les couvercles fournis ! 12 • Montage / Raccordement OptiFeed CA11... -
Page 15: Affectation Des Raccords
Phase (200-240 VAC) Terre PE Raccordement 2 - Interlock Raccordement 3 - Motor 1 / Raccordement 4 - Motor 2 Connexion du moteur U Connexion du moteur V Connexion du moteur W Terre PE Montage / Raccordement • 13 OptiFeed CA11... -
Page 17: Mise En Service
V 07/16 Mise en service Démarrer l'Unité de contrôle d'alimentation poudre OptiFeed CA11 avec le commutateur principal 1 Un détecteur de niveau dans le réservoir poudre contrôle le niveau de poudre. En cas de manque de poudre, l'Unité de contrôle OptiControl enclenche un contact qui démarre l'électrovanne de l'air... -
Page 19: Dépannage
Nettoyer et retenue ou pompe de remplacer, si poudre (injecteur) nécessaire sont bouchés Nettoyer l'unité de Nettoyer fluidisation/aspiration Obturateur de l'air de Nettoyer et fluidisation est remplacer, si bouchée nécessaire Tuyau de transport Nettoyer est bouché Dépannage • 17 OptiFeed CA11... -
Page 21: Liste Des Pièces Détachées
En cas d'utilisation de pièces d'autres fabricants, la protection contre les explosions n'est plus garantie. Le droit de garantie est également annulé en cas de dommages ! ► Toujours utiliser des pièces détachées originales de Gema ! Liste des pièces détachées • 19 OptiFeed CA11... -
Page 22: Optifeed Ca11 - Liste Des Pièces Détachées
V 07/16 OptiFeed CA11 – liste des pièces détachées Unité de contrôle de poudre fraîche OptiFeed CA11-A – complète 1010 998 Unité de contrôle de poudre fraîche OptiFeed CA11-B – complète 1010 999 Mamelon fileté – 3/8" Ø 10 mm 242 268 Tuyau d'air comprimé... -
Page 23: Optifeed Ca11 - Pièces Détachées
V 07/16 OptiFeed CA11 – pièces détachées 17 (18) Fig. 4 : Pièces détachées Liste des pièces détachées • 21 OptiFeed CA11... -
Page 24: Plaque Frontale
Interrupteur supplétif standard, 1s 262 854 Joint de collage – 9x2 mm 100 250* Vis à tête bombée – 35x12 mm 1003 955 * Merci d’indiquer la longueur Fig. 5 : Plaque frontale 22 • Liste des pièces détachées OptiFeed CA11... -
Page 25: Paroi Arrière
1003 939 Raccordement vibreur – complet 1003 940 Porte-fusible, long 200 131 Fusible – F 2,5 AT (non représenté) 206 571 Raccordement d'alimentation – complet 1003 938 Fig. 6 : Paroi arrière Liste des pièces détachées • 23 OptiFeed CA11... - Page 26 V 07/16 24 • Liste des pièces détachées OptiFeed CA11...
