Instructions de raccordement
34 Montage / Raccordement
Rev. 03 05/20

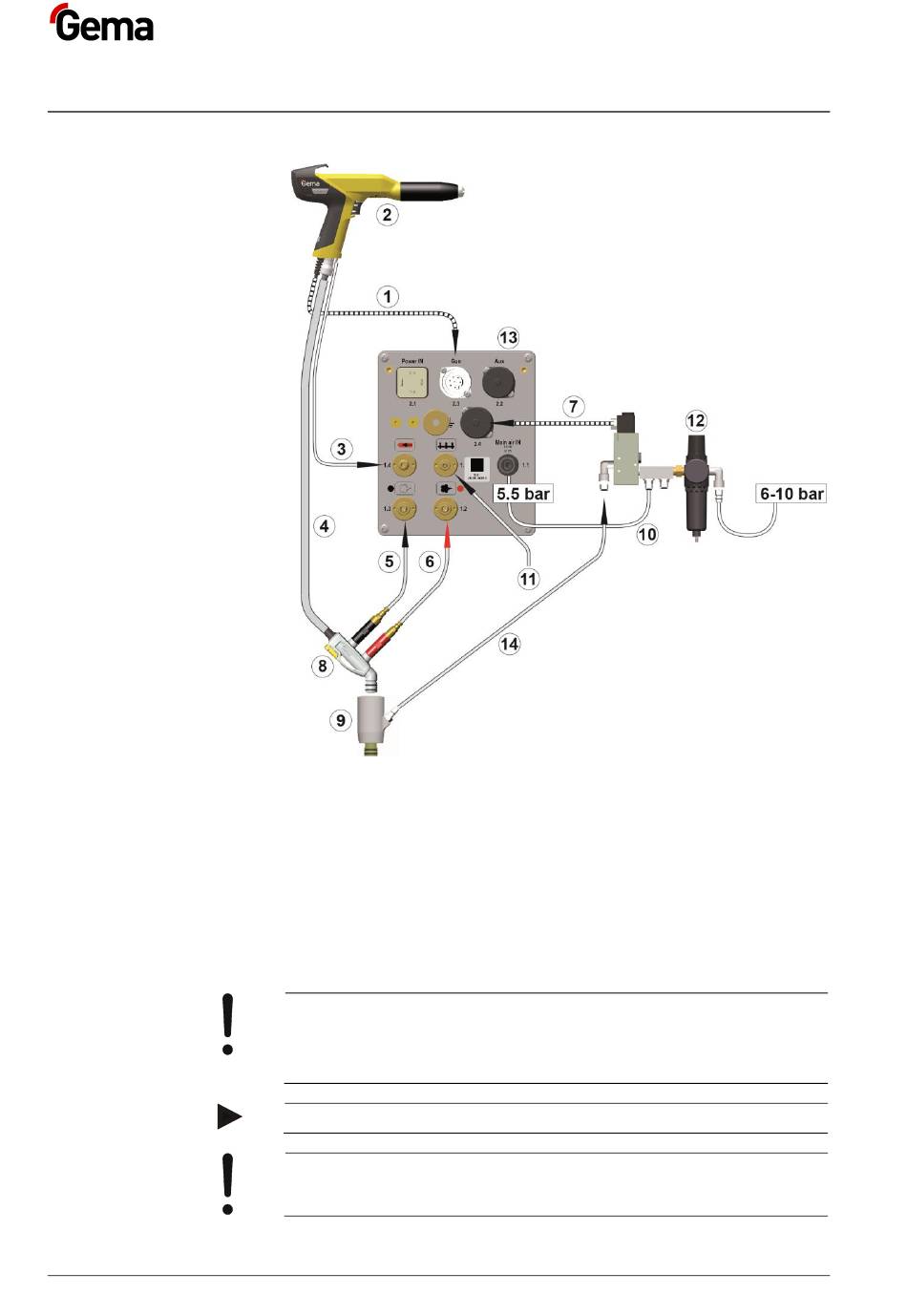

Fig. 17 : Instructions de raccordement – Aperçu
1
Câble du pistolet
2
Pistolet manuel
3
Flexible d'air de rinçage des
électrodes
4
Flexible à poudre
Flexible d'air supplémentaire
5
Flexible d'air de convoyage
6
7
Câble de signal de commande
À l'aide de la pince, connecter le câble de mise à la terre sur la
cabine ou sur le dispositif d'accrochage !
–
Vérifier les prises de terre avec un ohmmètre et assurer au
max. 1 MOhm !
L'air comprimé doit être exempt d'huile et d'eau !
Sceller les raccords non utilisés avec les couvercles fournis !
8
Injecteur
9
Module de rinçage (option)
10 Flexible d'air comprimé
11 Flexible d'air de fluidisation
12 Unité de conditionnement
13 Unité de commande
OptiStar
14 Flexible d'air de rinçage
OptiStar 4.0 (CG21)
