1.6.2 Connexion des câbles d'alimentation Netra 1280
Remarque – Les procédures suivantes sont fournies à titre d'information et
doivent uniquement être suivies par un électricien qualifié.
1. Branchez le câble de terre sur un point de mise à la terre approprié.
2. Branchez les autres câbles d'alimentation sur les disjoncteurs fournis par le client.
Les fiches DC0 et DC1 sont branchées sur une source d'alimentation tandis que
les fiches DC2 et DC3 utilisent l'autre (voir
+
-
Source B
+
-
+
-
Source A
+
-
FIGURE 1-25
1.6.3 Vérification des branchements des entrées
d'alimentation préalablement à la mise sous
tension initiale
Remarque – Les procédures suivantes sont fournies à titre d'information et
doivent uniquement être suivies par un électricien qualifié.
Attention – Avant de mettre le système sous tension pour la première fois, assurez-
vous que le câblage est correct. À défaut, vous risqueriez de blesser quelqu'un ou
d'endommager le matériel.
1-34 Guide d'installation des systèmes Sun Fire V1280/Netra 1280 • Juin 2006
Disjoncteur
Disjoncteur
Disjoncteur
Disjoncteur

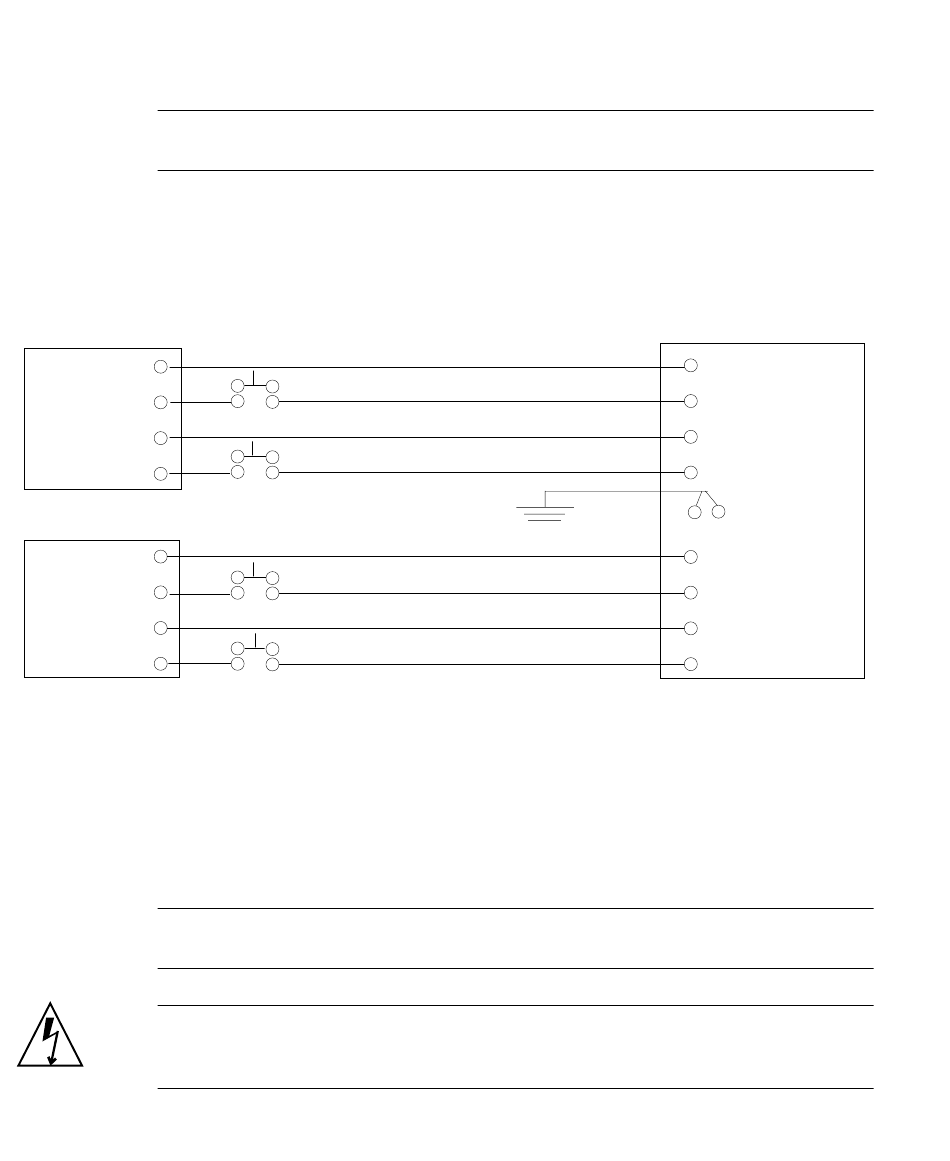

Connecteurs d'alimentation du système Netra 1280
).
FIGURE 1-25
Blanc (neutre/retour)
Noir (chaud/entrée)
Blanc (neutre/retour)
Noir (chaud/entrée)
Blanc (neutre/retour)
Noir (chaud/entrée)
Blanc (neutre/retour)
Noir (chaud/entrée)
DC3 (B +)
DC3 (B -)
DC2 (B +)
DC2 (B -)
Netra 1280
Mise à la terre
DC1 (A +)
DC1 (A -)
DC0 (A +)
DC0 (A -)
