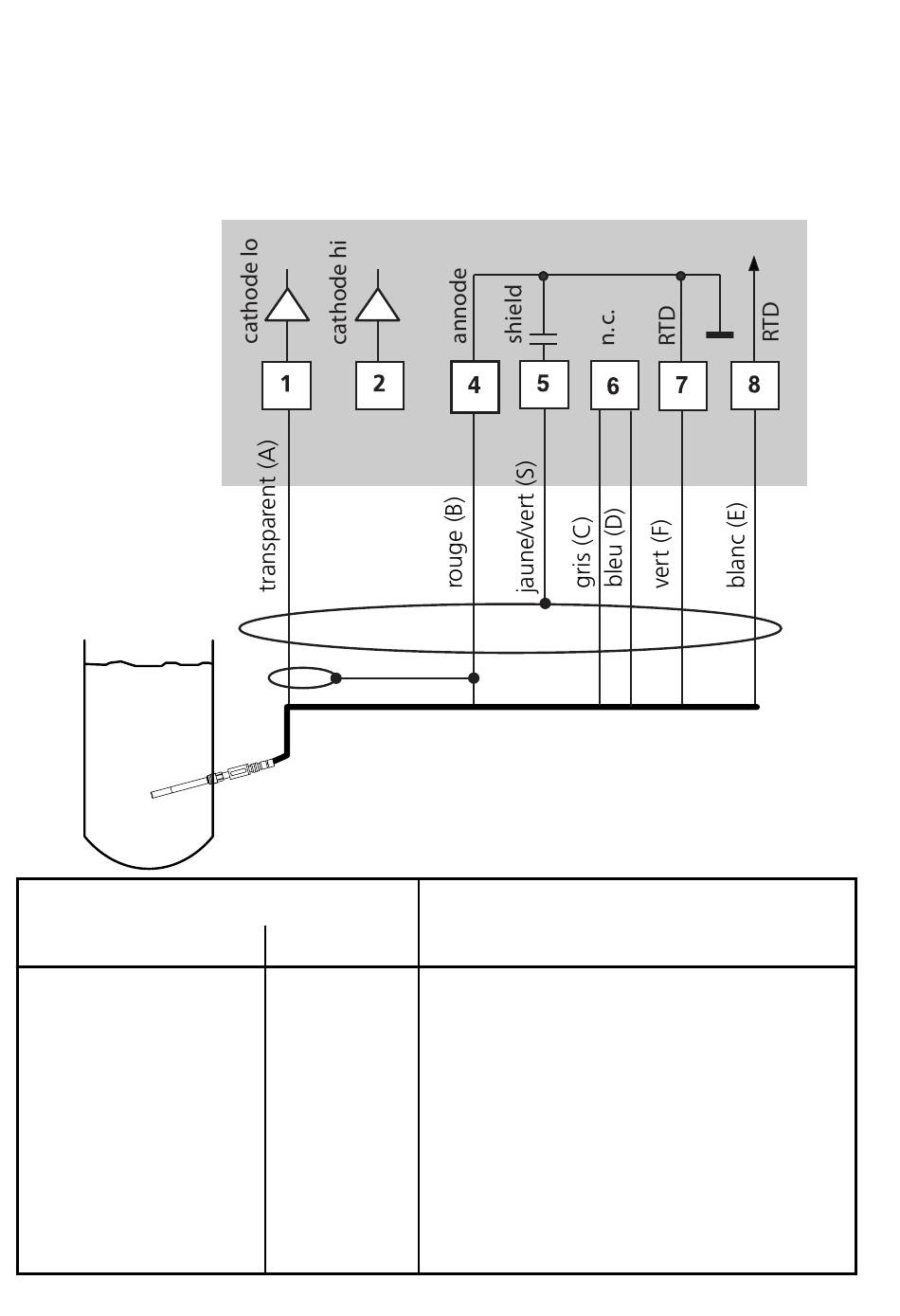

Exemples de câblage
Exemple 1 :
• Mesure de l'oxygène avec capteur de traces InPro 6900
pour plage de mesure Low-Level (voir p.117)
(Raccordement câble VP)
Raccord
cathode lo
cathode hi
anode
shield
n. c.
RTD
RTD
36
Capteur InPro 6900
Borne Câble VP
1
2
4
5
6
7
8
transparent (âme coax)
libre
rouge (blindage coax)
jaune/vert (écran extérieur)
gris, bleu
vert
blanc
Transmetteur O 4100 e FF
