5 Installation électrique
5 Installation électrique
Il n'est pas nécessaire de faire attention à la polarité lors du
raccordement du câble eBUS. La communication n'est pas
entravée si vous inversez les deux connexions.
5.1 Raccordement du régulateur à l'appareil de
chauffage via la borne « 3-4-5 »
1. Coupez l'alimentation électrique de l'appareil de chauf-
fage.
2. Déconnectez l'appareil de chauffage du secteur en dé-
branchant la prise ou par l'intermédiaire d'un dispositif
de séparation avec un intervalle de coupure d'au moins
3 mm.
3. Sécurisez l'alimentation électrique de l'appareil de
chauffage pour empêcher toute remise en service.
4. Vérifiez que l'appareil de chauffage est bien hors ten-
sion.
14
1
2

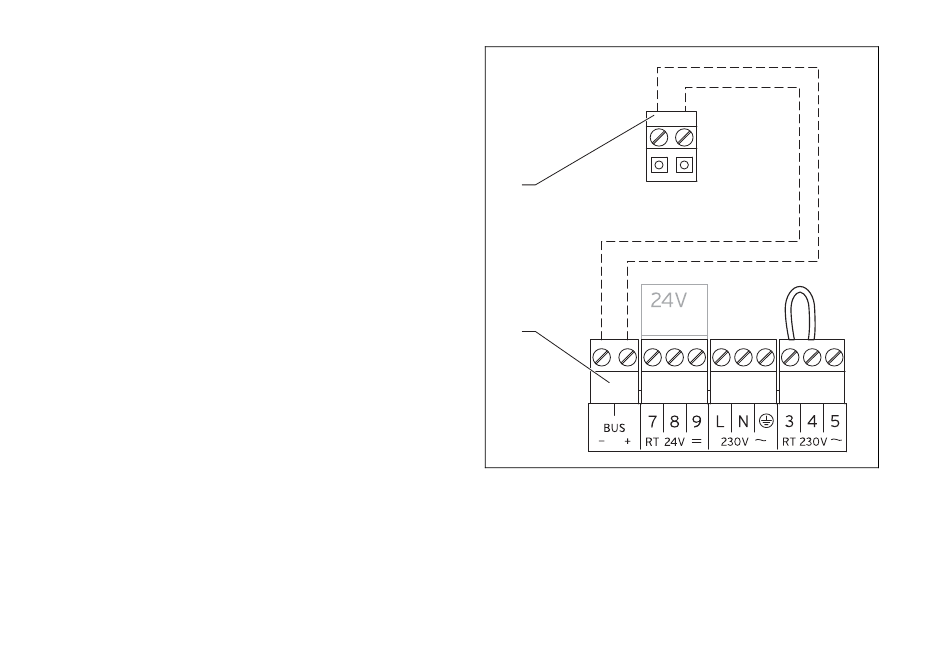

1 Bornier du régulateur
5. Vérifiez qu'il y a un pont entre les bornes 3 et 4 de la
carte à circuit imprimé du boîtier de commande. Si né-
cessaire, placez un pont entre les bornes 3 et 4.
6. Branchez le câble eBUS au niveau du bornier (1) du
socle mural du régulateur.
Notice d'installation calorMATIC 450 0020131991_01
2 Bornier de l'appareil de
chauffage
