5 Installation électrique
6. Branchez le câble eBUS au niveau du bornier (1) du
socle mural du régulateur.
7. Branchez le câble eBUS au niveau du bornier de l'appa-
reil de chauffage (2).
5.3 Raccordement de la sonde extérieure VRC
693
1. Coupez l'alimentation électrique de la chaudière.
2. Débranchez la chaudière du réseau électrique. Pour ce
faire, débranchez la prise ou mettez la chaudière hors
tension via un dispositif de coupure avec distance de
coupure minimale de 3 mm.
3. Sécurisez l'alimentation électrique pour empêcher toute
remise en service.
4. Vérifiez que la chaudière est bien hors tension.
16
1
2

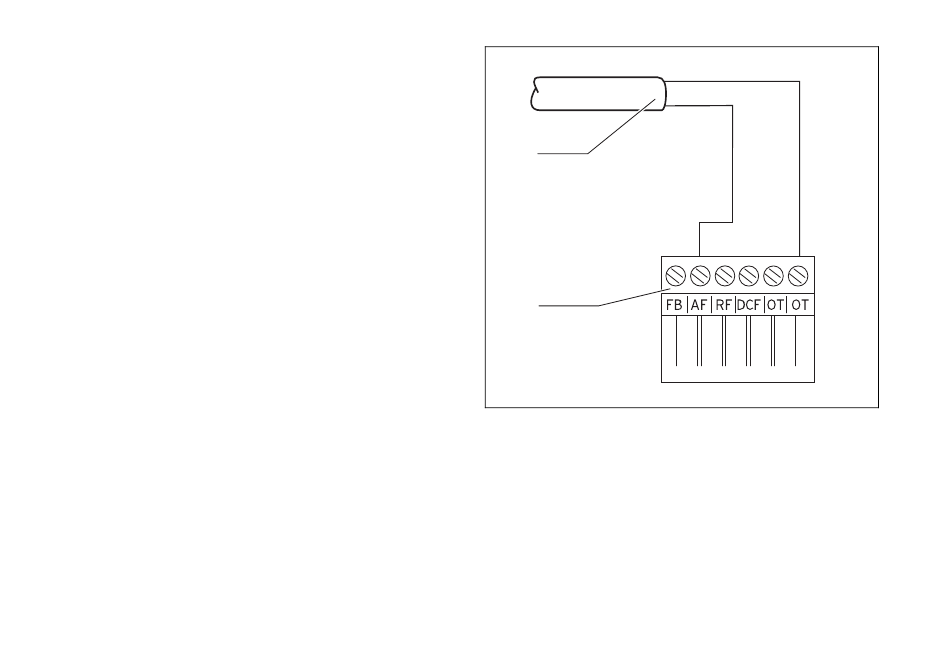

1 Câble de raccordement à
la sonde extérieure VRC
693
5. Raccordez le câble de raccordement à la borne de la
sonde extérieure (1).
6. Raccordez le câble de raccordement au connecteur laté-
ral 6 pôles (2).
Notice d'installation calorMATIC 450 0020131991_01
2 Connecteur encartable à
6 pôles pour emplacement
X41 (appareil de chauf-
fage)
