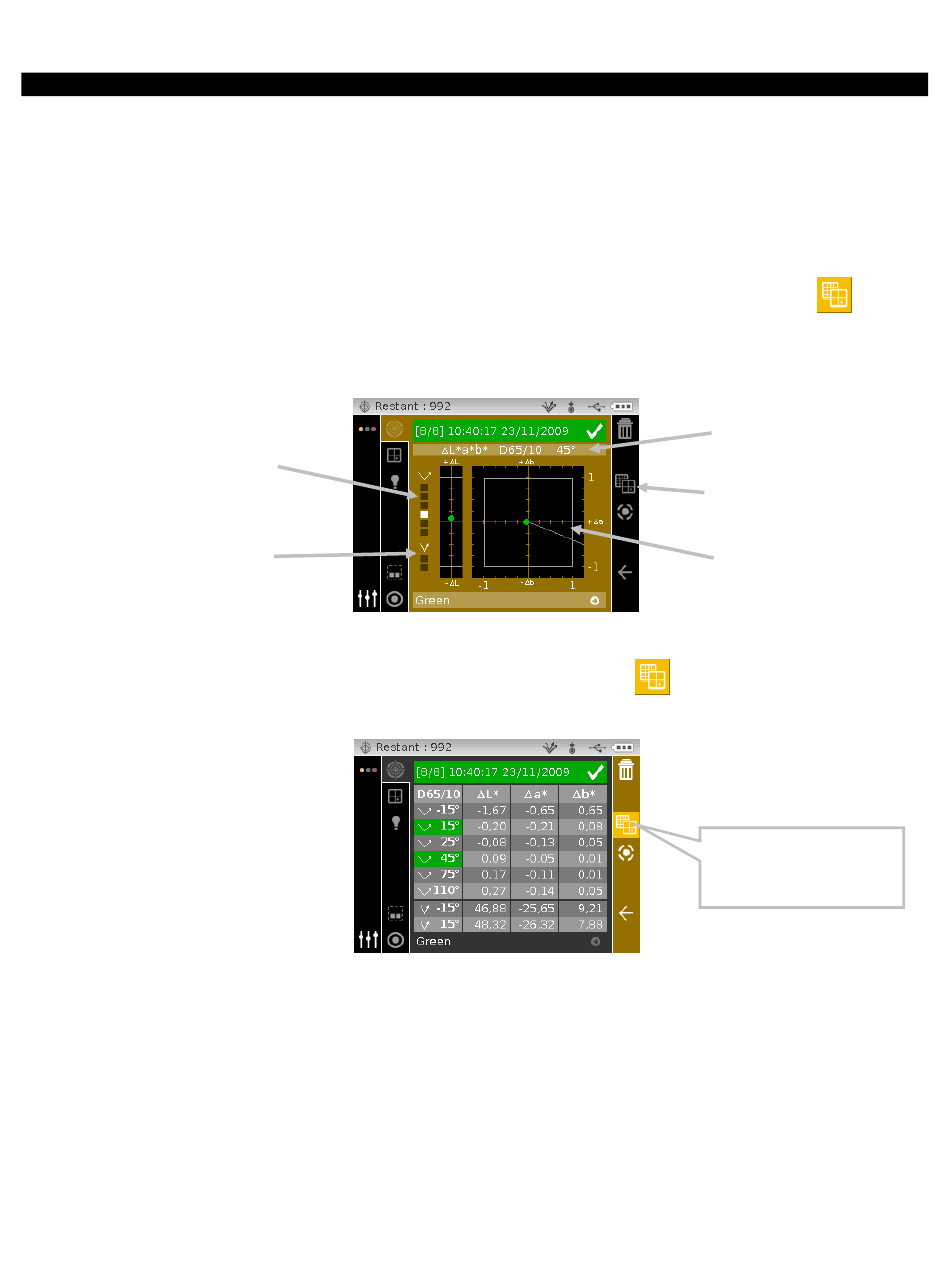

Utilisation du mode graphique

Le mode graphique vous permet d'afficher les coordonnées de l'espace chromatique L*a*b* et les
tolérances associées pour les mesures ∆L*a*b*, ∆L*C*H*, ∆E*, ∆Ecmc, ∆E, ∆Ep, ∆Eeff, ∆Ec, ∆E00
et ∆E94.
Pour activer le mode graphique :
1. Dans l'écran Mesure, utilisez le bouton de navigation Droite pour déplacer la barre de
surbrillance sur la colonne de progression.
2. Utilisez les boutons de navigation Haut ou Bas pour mettre en surbrillance l'icône
mode graphique, puis appuyez sur Sélectionner.
Remarque : l'icône du mode graphique n'apparaît dans la colonne de progression que si l'un
des espaces chromatiques delta répertoriés ci-dessus est au préalable sélectionné.
Angles de la lampe 45°
Angles de la lampe 15°
3. Avec la barre de surbrillance dans la zone de contenu, utilisez les boutons de navigation Haut
ou Bas pour faire défiler les graphiques pour chaque angle.
4. Pour quitter le mode graphique, mettez en surbrillance l'icône
appuyez sur Sélectionner. L'écran revient aux données.
S P E C T R O P H O T O M È T R E
du mode graphique, puis
M U L T I A N G L E
du
Espace chromatique et angle
actuellement sélectionnés
Icône du mode graphique
Affichage de l'angle 45° avec
tolérance
L'icône du mode graphique
permet de basculer entre le
mode graphique et le mode
données.
