Eine technische Zeichnung des Bügels finden Sie auf S.
61
Norma Free
Lassen Sie ein Stück Gasleitung (Durchmesser 1 mm)
aus der Wand ragen. An dieser Leitung befestigen Sie
den mitgelieferten flexibelen Schlauch. Dann montieren
Sie den Fuss an den Ofen mit 4 Bolzen und schieben Sie
das Ganze vor der Gasleitung. Wie Sie die Gasleitung
anschliessen, sehen Sie nachfolgend in diesem Kapitel.
Die Gasleitung an den Gasblock anschliessen
Entfernen Sie das Glas wie auf S. 48 beschrieben.
Demontieren Sie den Zierleisten indem Sie die
sichtbaren Schrauben entfernen. Sie gelangen jetzt zum
Gasblock für den Anschluss.
Einsetzen eines Staus
Bei Erdgas
Bei 1 m. senkrecht und Mauerdurchführ Ø 70 mm
Bei 1 m. senkrecht und 1,, oder  m. senkrecht keinen
Stau
Bei einem Dachdurchfuhr ohne Verschleppung
montieren Sie
- einen Stauring von Ø 50 mm ab  bis einschl. 4 m
- einen Stauring von Ø 40 mm ab 5 bis einschl. 10 m.

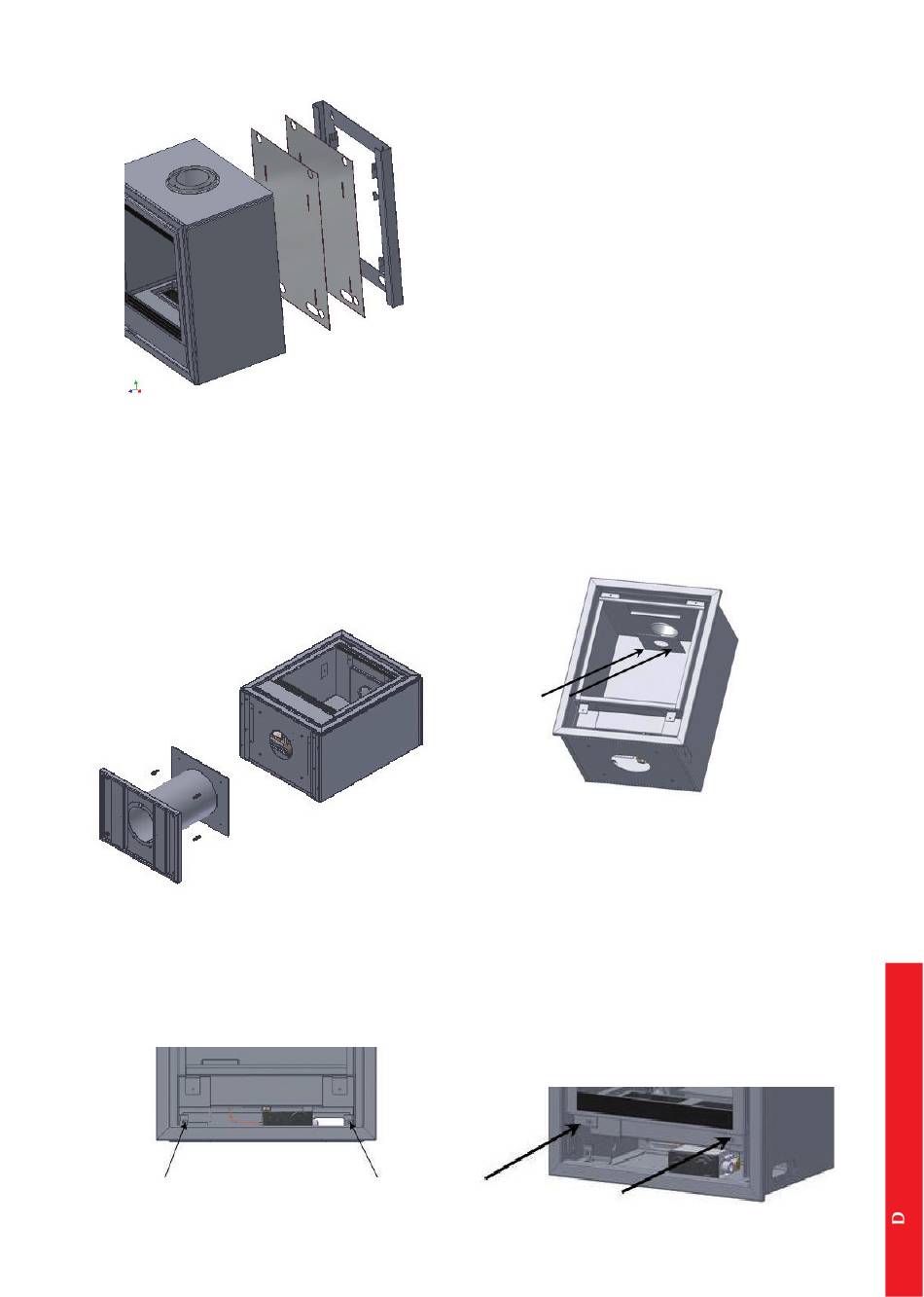

Sie montieren den Stauring, indem Sie ihn an der
Innenseite unter dem Rohrmund schrauben, S.
Abbildung
Bei Propan
Bei Mauerdurchfuhr keinen Stau
Bei einem Dachdurchfuhr ohne Verschleppung,
montieren Sie:
- einen Stauring von Ø 50 mm ab  bis einschl. 4 m.
- einen Stauring von Ø 40 mm ab 5 bis einschl. 10 m
Sie montieren den Stauring, indem Sie ihn an der
Innenseite unter dem Rohrmund schrauben, S.
Abbildung.
Abrunden der Installation
Das konzentrische System ist installiert und der Kamin
ist aufgestellt. Die Abrundung der Installation geht wie
folgt:
Öfnen der Glasscheibe
• Schrauben Sie die zwei Kreuzschlitzschrauben los
und heben Sie das Fenster hoch.
• VORSICHT: achten Sie darauf, dass Sie das gereinigte
Glas nicht mehr mit den Fingern berühren, wenn
Sie das Glas wieder zurücksetzen. Fingerabdrücke
brennen sich ein.
