Référence pour le connecteur du port
parallèle
Le connecteur du port parallèle est un connecteur de type DB-25 (J2202) situé sur le
panneau arrière de la carte logique principale.

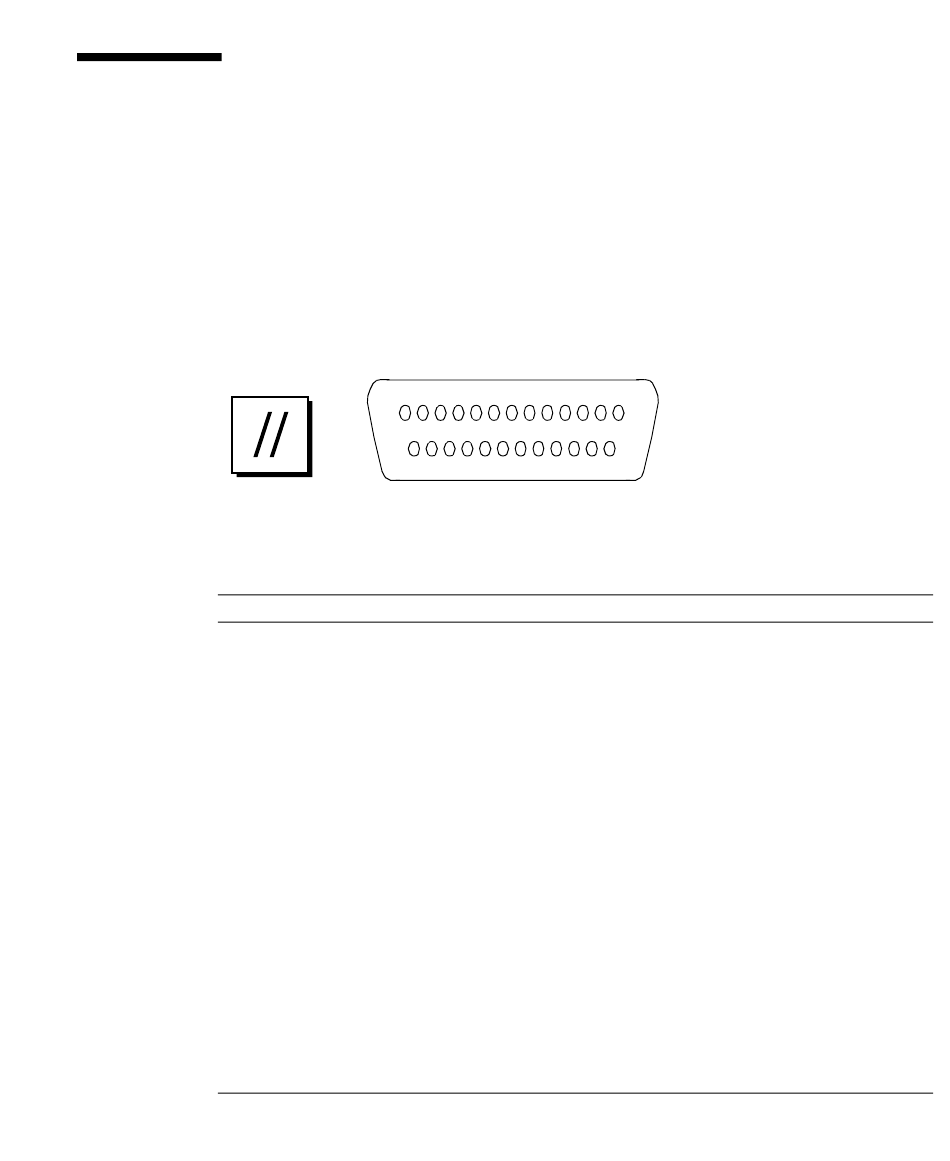

Schéma du connecteur du port parallèle
13
Signaux du port parallèle
Broche Nom du signal
1 PAR_DS_L_CONN
2 to 9 PP_DAT[0..7]_CONN
10 PAR_ACK_L_CONN
11 PAR_BUSY_CONN
12 PAR_PE_CONN
13 PAR_SELECT_L_CONN
14 PAR_AFXN_L_CONN
15 PAR_ERROR_L_CONN
16 PAR_INIT_L_CONN
17 PAR_IN_L_CONN
18 Gnd
25
Description
Data Strobe Low (Strob. données bas)
Data0 Through Data7 (du bit de données 0 au bit
de données 7)
Acknowledge Low (Accusé de réception)
Busy (Occupé)
Parity Error (Erreur de parité)
Select Low (Sélection bas)
Auto Feed Low (Alimentation automatique bas)
Error Low (Erreur bas)
Initialize Low (Initialisation bas)
Peripheral Input Low (Entrée périphérique bas)
Signal Ground (Mise à la masse)
Annexe A
1
14
