Commande (SITRANS TF)
7.1 Commande locale
7.1.2.2 Vue des valeurs de mesure
Vue des valeurs de mesure
La vue des valeurs de mesure sert à afficher les valeurs de mesure ainsi que les informations
d'état et les messages de diagnostic actuels :
①
②
③
④

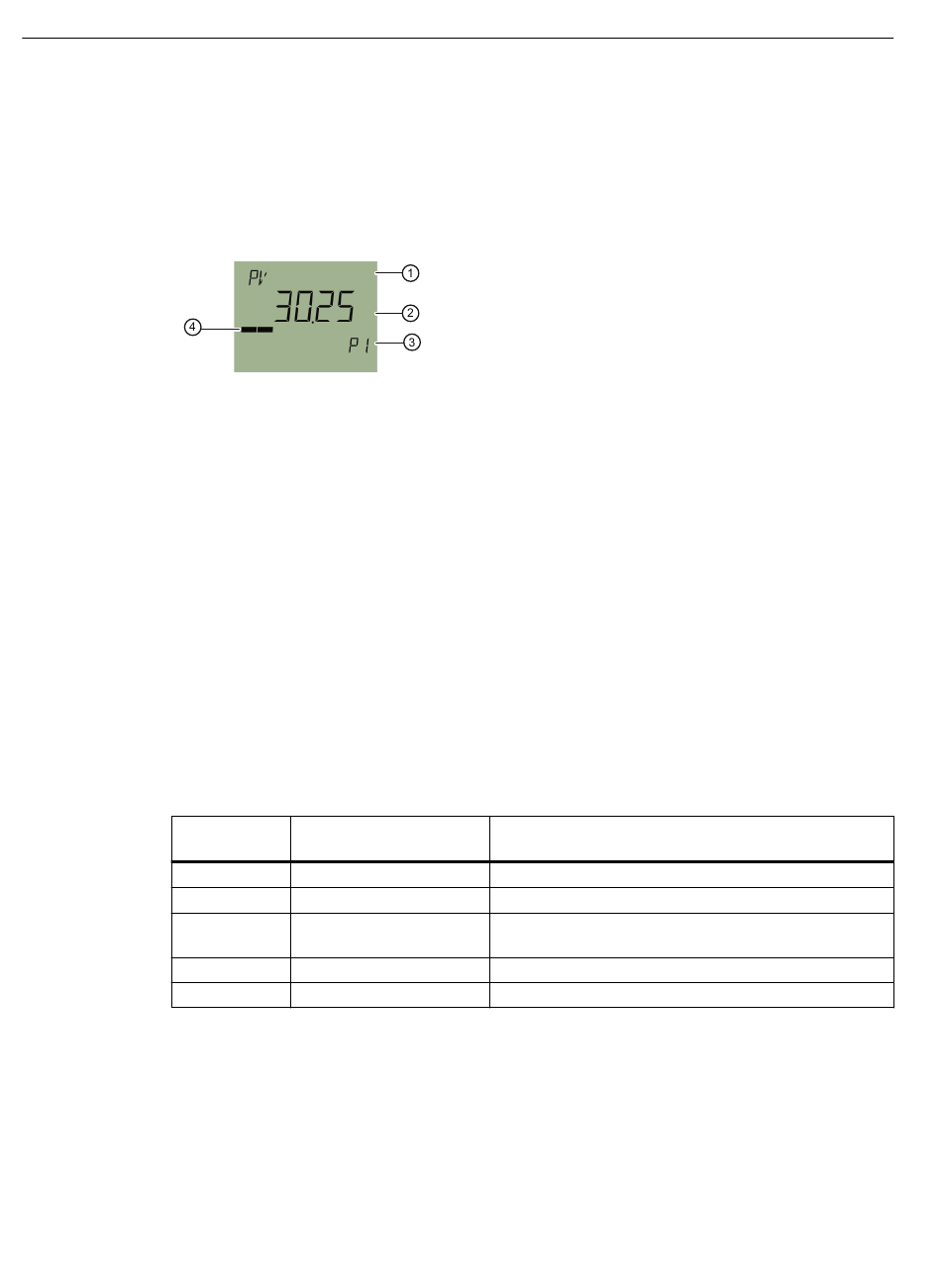

Figure 7-4
①
Affiche, en alternant, le nom de la valeur de mesure ou l'unité réglée.
Les ID de valeur de mesure
Le bargraphe contient les informations suivantes :
• ID de valeur de mesure P1 : position d'une valeur de mesure dans la plage de mesure
paramétrée
• ID de valeur de mesure P2 et P3 : position de la valeur de mesure par rapport aux limites
capteur.

Affichage des valeurs de mesure

Les valeurs de mesure suivantes s'affichent :
ID de valeur
de mesure
P1
P2
P3
P4
P5

Naviguer dans le vue des valeurs de mesure

Condition
Vous avez désactivé le verrouillage clavier.
Désactiver le verrouillage clavier (Page 161)
108
Nom et unités de la valeur mesure (en alternant)
Valeur de mesure
ID de valeur de mesure
Bargraphe
Exemple de vue des valeurs de mesure
③
Affichage à l'écran
PV
INPUT 1
INPUT 2
CURRENT OUT
ELECTR TEMP
SITRANS TH100/TH320/TH420/TR320/TR420/TF320/TF420 avec 4 à 20 mA/HART
commencent par "P".
Signification
Valeur de mesure de la variable primaire
Valeur de mesure à l'entrée 1
Valeur de mesure à l'entrée 2 pour des appareils avec
deux entrées
Courant analogique de la variable primaire
Température de l'électronique
Instructions de service, 05/2020, A5E41864860-AA
