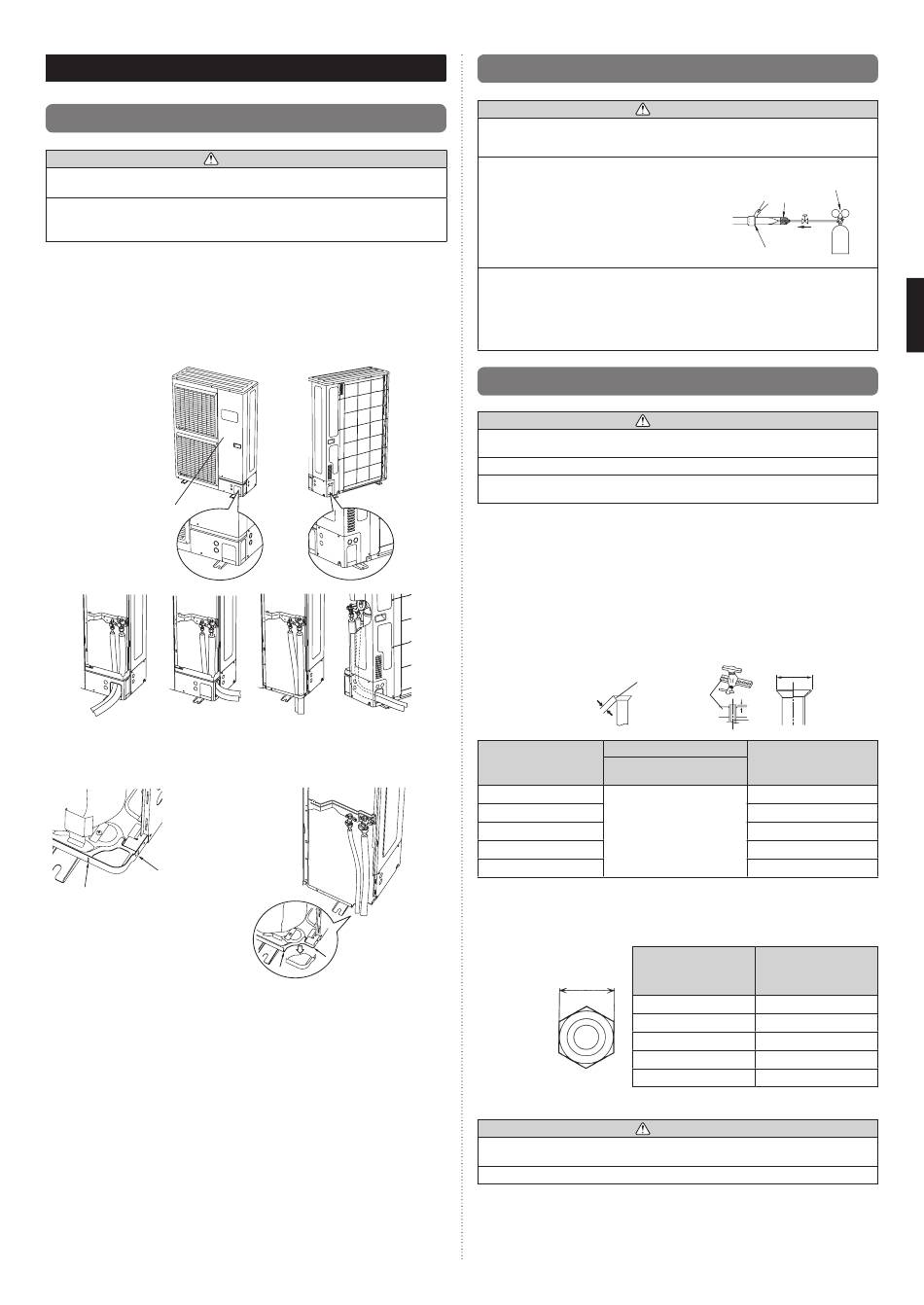

5. INSTALLATION DU TUYAU 1

5.1. Ouvrir un orifice défonçable
ATTENTION
Faites attention à ne pas déformer ou rayer le panneau lors de l'ouverture des orifices
défonçables.
Pour protéger l'isolation de la tuyauterie après avoir ouvert un orifice défonçable,
enlevez toutes les bavures au bord de l'orifice. Il est recommandé d'appliquer de la
peinture antirouille sur le bord de l'orifice.
• Il est possible de raccorder les tuyaux dans 4 directions, avant, côté, arrière et dessous.
(Fig. A)
• En cas de raccordement par le dessous, enlevez le panneau de service et l'isolant
pour tuyau sur l'avant de l'unité extérieure, et ouvrez l'orifice défonçable se trouvant
dans le coin inférieur de la sortie de la tuyauterie.
• Elle peut être installée comme indiqué sur la « Fig. B » en coupant les 2 fentes comme
indiqué sur la « Fig. C ». (Utilisez une scie en acier pour couper les fentes.)
Fig. A
Panneau de service
Connexion
Connexion
avant
latérale
Fig. B
Fente
Fente
Connexion
Connexion
du dessous
arrière
(N° 1)
Fig. C
Connexion
du dessous
(N° 2)

5.2. Brasage

Si de l'air ou un autre gaz pénètre dans le circuit de refroidissement, la pression à
l'intérieur de celui-ci augmentera jusqu'à une valeur anormale et empêchera l'unité de
fonctionner de manière optimale.
Appliquez de l'azote gazeux lors du brasage des tuyaux. Une pellicule d'oxydation se
forme si un tuyau est brasé sans application d'azote gazeux.
Cela peut dégrader les performances ou endommager les
pièces dans l'unité). (le compresseur ou les vannes par
exemples).
Pression de l'azote gazeux : 0,02 MPa
(= pression suffisante ressentie
sur le dos de la main)
Pour le matériel de brasage, utilisez du cuivre phosphoreux ne nécessitant pas de flux.
N'utilisez pas de flux pour braser les tuyaux. Les flux à base de chlore corrodent les
tuyaux.
En outre, si le flux contient du fluorure, il affectera négativement le système du tuyau de
réfrigérant par exemple en dégradant le réfrigérant.
En présence de fluorure, la qualité du réfrigérant se détériore et affecte le système de la
tuyauterie de réfrigérant.
5.3. Connexion par évasement (raccordement des tuyaux)
Ne pas utiliser d'huile minérale sur une pièce évasée. Éviter de laisser de l'huile
minérale pénétrer le système car ceci réduirait la durée de vie d'unité.
Lors du brasage des tuyaux, veillez à souffler de l'azote gazeux à travers ces derniers.
Les longueurs maximum ainsi de ce produit sont indiquées dans le tableau. Si les unités
sont plus éloignées que ceci, le bon fonctionnement ne peut pas être garanti.
5.3.1. Évasement
Utilisez un coupe-tube spécial et l'outil d'évasement exclusif au R410A.
(1) Coupez le tuyau de raccordement à la longueur nécessaire à l'aide d'un coupe-tube.
(2) Dirigez le tuyau vers le bas afin que les chutes de découpe ne pénètrent pas dans
le tuyau, et supprimez toutes bavures.
(3) Insérez l'écrou évasé (utilisez toujours l'écrou évasé joint aux unités intérieure et
extérieure correspondante) sur le tuyau et commencez le processus d'évasement
à l'aide d'un outil d'évasement.
Des fuites pourraient se produire si des écrous évasés différents sont utilisés.
(4) Protégez les tuyaux en les pinçant ou à l'aide du ruban adhésif pour éviter que la
poussière, la saleté ou l'eau ne pénètrent dans les tuyaux.
Vérifiez si [L] est uniformément évasé
et n'est pas craquelé ou rayé.
L
Dimension A [po. (mm)]
Diamètre extérieur du
Outil d'évasement du
tuyau [po. (mm)]
R410A, à embrayage
1/4 (6,35)
3/8 (9,52)
1/2 (12,70)
5/8 (15,88)
3/4 (19,05)
En utilisant les outils d'évasement conventionnels sur les tuyaux évasés du R410A pour
obtenir l'évasement spécifié, la dimension A doit être d'environ 0,020 po. (0,5 mm) supérieure
à la dimension indiquée dans le tableau (pour un évasement avec les outils d'évasement
spécifiques au R410A). Utilisez une jauge d'épaisseur pour mesurer la dimension A.
Largeur à
Diamètre extérieur
travers les
Width across
du tuyau [po. (mm)]
facettes
flats

5.3.2. Cintrage des tuyaux

Afin d'éviter de casser le tuyau, évitez les coudes à petit rayon. Cintrez le tuyau avec un
rayon de courbure de 3-15/16 (100) à 5-14/16po. (150mm).
Si le tuyau est plié de manière répétée au même endroit, il se cassera.
• Si les tuyaux sont formés à la main, veillez à ne pas les affaisser.
• Ne pas plier les tuyaux à un angle supérieur à 90°.
• Lorsque les tuyaux sont pliés ou étirés de manière répétée, le matériel se durcira, ce
qui rendra difficile tout future pliage ou étirement.
• Ne pliez pas et n'étirez pas les tuyaux plus de trois fois.
ATTENTION
Régulateur de pression
Capuchon
Azote gazeux
Zone de brasage
ATTENTION
B
A
Canalisation
Dimension B
[po. (mm)]
3/8 (9,1)
1/2 (13,2)
0 à 0,020
5/8 (16,6)
(0 à 0,5)
3/4 (19,7)
15/16 (24,0)
Largeur à travers les
facettes de l'écrou
évasé [po. (mm)]
1/4 (6,35)
11/16 (17)
3/8 (9,52)
7/8 (22)
1/2 (12,70)
1 (26)
5/8 (15,88)
1-1/8 (29)
3/4 (19,05)
1-7/16 (36)
ATTENTION
Fr-7
