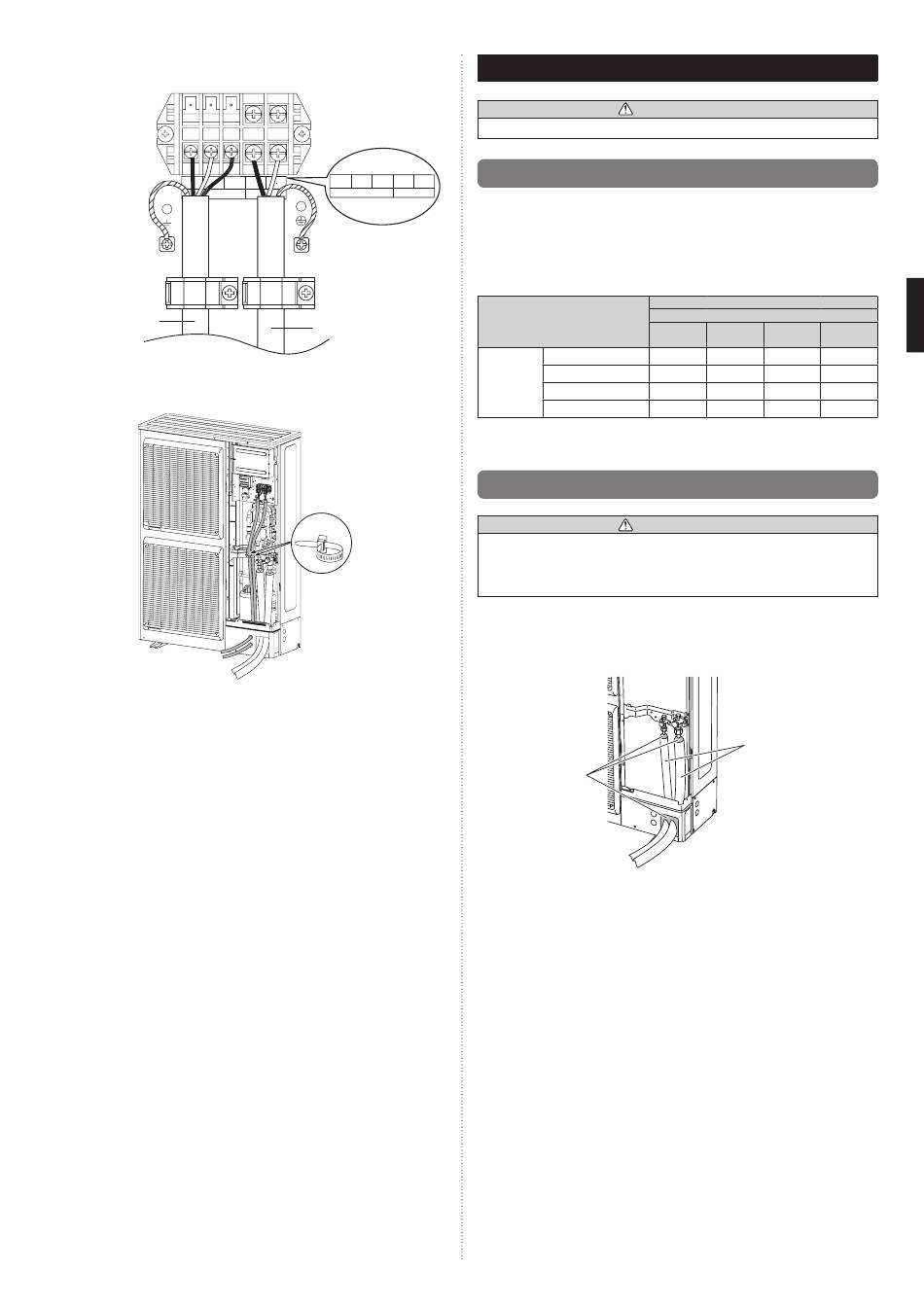

(2) Après avoir raccordé les fils, utilisez les attache-câbles pour fixer les fils. (Fig. B)
• Raccordez les fils sans appliquer de tension excessive.
Fig. B
Répartiteurs
1
2
INDOOR UNIT
G
Câble de raccordement
(Câble de raccordement
de l'unité extérieure
et de l'unité intérieure)
(3) Fixez les câbles à l'aide des attache-câbles sous les borniers, puis fixez les câbles
à l'aide des attache-câbles fixés sur la base des vannes.
(4) Assurez-vous d'installer la feuille isolante une fois le câblage terminé.
Plaque signalétique
de la borne
1
2
3 L1 L2
3
L
N
INDOOR UNIT
POWER
POWER
G
Câble d'alimentation
Attache-câble
7. INSTALLATION DU TUYAU 2
AVERTISSEMENT
Installez les tuyaux isolés de sorte qu'ils ne touchent pas le compresseur.
7.1. Installation de l'isolation
• Utilisez une isolation sur les tuyaux de réfrigérant pour empêcher toute condensation
et égouttement. (Fig. A)
• Déterminez l'épaisseur du matériau isolant en consultant Table A.
Tableau A, Sélection de l'isolation
(pour l'utilisation d'un matériau isolant avec un débit de transmission de chaleur
égal ou inférieur à 0,040 W/(m·k))
Humidité relative
[po. (mm)]
1/4 (6,35)
3/8 (9,52)
Diamètre du
tuyau
1/2 (12,70)
5/8 (15,88)
Si la température ambiante et l'humidité relative dépassent 89 °F (32 °C), augmentez le
niveau d'isolation thermique des tuyaux de réfrigérant.
7.2. Remplissage de mastic
AVERTISSEMENT
Remplissez les trous de la tuyauterie avec du mastic (fourni localement) pour éviter
des espaces (Fig A). Si des petits animaux comme des insectes pénètrent dans l'unité
externe, ils risquent de causer un court-circuit près des composants électriques dans le
panneau de service.
Si l'unité extérieure est installée à un niveau plus élevé que l'unité intérieure, l'eau
condensée dans la vanne à 3 voies de l'unité extérieure risque de se propager vers l'unité
intérieure. Par conséquent, utilisez du mastic pour boucher l'espace entre le tuyau et
l'isolant afin d'empêcher l'infiltration d'eau.
Fig. A
Mastic
Matériau isolant
Épaisseur minimum [po. (mm)]
70 %
75%
80%
ou plus
ou plus
ou plus
5/16 (8)
13/32 (10)
16/32 (13)
21/32 (17)
11/32 (9)
7/16 (11)
18/32 (14)
23/32 (18)
13/32 (10)
15/32 (12)
19/32 (15)
13/32 (10)
15/32 (12)
5/8 (16)
25/32 (20)
Isolant
85%
ou plus
3/4 (19)
Fr-11
