5. 3.

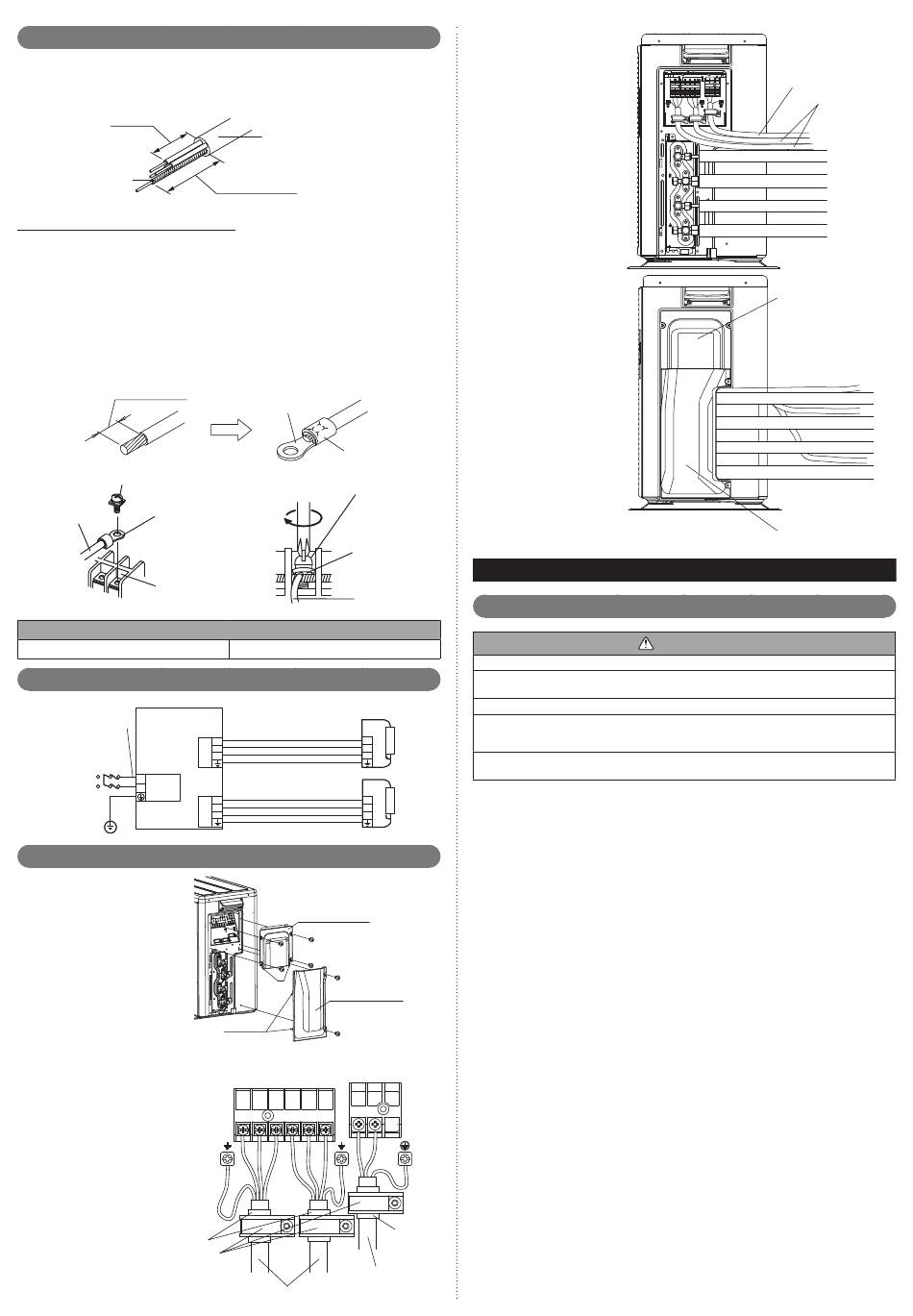

Câblage de l'unité
•
Lorsque vous retirez le revêtement d'un câble de sortie, utilisez toujours un outil spécial (un
outil à dénuder par exemple). Si vous ne disposez pas d'outil spécial, retirez délicatement
le revêtement à l'aide d'un couteau ou autre.
20 mm
Fil de terre
Raccordement du câblage à la borne
Précautions pour le raccordement du câble
(1)
Utilisez des bornes à sertir munies de manchons isolants comme indiqué dans
la fi gure pour effectuer le raccordement au bornier.
(2)
Fixez solidement les bornes à sertir aux fi ls à l'aide d'un outil approprié de
manière à ce que les fi ls ne puissent pas se détacher.
(3)
Utilisez les fi ls spécifi és, raccordez-les solidement et fi xez-les de manière à ne
pas exercer de tension sur les bornes.
(4)
Utilisez un tournevis approprié pour serrer les vis des bornes. N'utilisez pas un
tournevis trop petit car il pourrait endommager la tête des vis et empêcher leur
serrage correct.
(5)
Ne serrez pas trop fort les vis des bornes car elles pourraient casser.
(6)
Reportez-vous au tableau ci-dessous pour les couples de serrage des vis des bornes.
Dénudage : 10 mm
Vis avec rondelle spéciale
Borne à sertir
Câble
Borniers
Couple de serrage [N·m (kgf·cm)]
Vis M4
5. 4.
Schémas de raccordement
Câble
d'alimentation
230V
50 Hz · 1ø
L
ALIMENTA-
N
TION
TERRE
5. 5.
Unité extérieure
(1)
Retrait du couvercle du
commutateur
•
Retirez les 6 vis de
fi xation.
•
Soulevez le couvercle du
commutateur B, puis tirez-
le vers l'extérieur pour le
retirer.
•
Tirez le couvercle du
commutateur A vers
l'extérieur pour le retirer.
(2)
Raccordez le câble
d'alimentation
électrique et le câble
de raccordement au
bornier.
Attachez le câble
d'alimentation et le
câble de raccordement
avec un serre-câble.
Tube PVC
Serre-câble
Fr-7
Câble d'alimentation ou
Câble de raccordement
60 mm ou plus
Borne à sertir
Manchon
Vis avec rondelle
spéciale
Borne à
sertir
Câble
1,2 à 1,8 (12 à 18)
Câble de raccordement
1
1
2
2
B
3
3
Câble de raccordement
1
1
2
2
A
3
3
Couvercle du
commutateur A
Crochet
Couvercle du
commutateur B
Crochet
ALIMENTATION
UNITÉ A UNITÉ B
L N
1 2 3 1 2 3
Câble d'alimentation
Câble de raccordement
(3)
Comme illustré
ci-dessous, tirez le
câble d'alimentation
et le câble de
raccordement.
(4)
Installez le couvercle
des commutateurs A et
B.
6.
INSTALLATION DU TUYAU II
6. 1.
Vide
Utilisez toujours une pompe à vide pour purger l'air.
Une quantité de réfrigérant suffi sante pour purger l'air n'a pas été chargée dans l'unité
extérieure en usine.
Le réfrigérant ne doit pas être déchargé dans l'atmosphère.
Utilisez une pompe à vide, un manifold manomètre et un fl exible de charge pour le
R410A exclusivement. L'utilisation de la même pompe à vide pour différents réfrigé-
rants peut endommager la pompe à vide ou l'unité.
Une fois la tuyauterie raccordée, vérifi ez que les joints ne fuient pas à l'aide d'un détec-
B
teur de fuite de gaz ou d'eau savonneuse.
6. 1. 1.
VÉRIFICATION DES FUITES DE GAZ ET PURGE DE L'AIR
Les contrôles de fuites de gaz s'effectuent soit à vide, soit à l'aide d'azote. Veuillez
A
sélectionner la méthode adéquate selon la situation.
Contrôle des fuites de gaz à vide :
(1)
Vérifi ez que les raccordements de tuyauterie sont bien fi xés.
(2)
Déposez le capuchon de la vanne à 3 voies et raccordez les fl exibles de charge du
manifold manomètre à l'orifi ce de charge de la vanne à 3 voies.
(3)
Ouvrez complètement la vanne du manifold manomètre.
(4)
Actionnez la pompe à vide et commencez l'aspiration.
(5)
Vérifi ez que le manomètre relève une pression de -0,1 MPa (76 cmHg), actionnez la
pompe à vide pendant 30 minutes ou plus pour chaque vanne.
(6)
À la fi n de l'aspiration, fermez complètement la vanne du manifold manomètre et
arrêtez la pompe à vide.
(Laissez ainsi pendant environ 10 minutes, et vérifi ez que l'aiguille ne retombe pas.)
(7)
Débranchez le fl exible de charge de l'orifi ce de charge de la vanne à 3 voies.
(8)
Retirez les raccords d'obturation, puis ouvrez totalement les tiges de manœuvre des
vannes à 2 voies et à 3 voies à l'aide d'une clé hexagonale.
[couple : 6 à 7 N·m (60 à 70 kgf·cm)].
(9)
Serrez les raccords d'obturation et le capuchon de l'orifi ce de charge de la vanne à
2 voies et de la vanne à 3 voies au couple spécifi é.
Contrôle des fuites de gaz avec de l'azote :
(1)
Vérifi ez que les raccordements de tuyauterie sont bien fi xés.
(2)
Déposez le capuchon de la vanne à 3 voies et raccordez les fl exibles de charge du
manifold manomètre à l'orifi ce de charge de la vanne à 3 voies.
(3)
Mettez sous pression avec de l'azote par l'orifi ce de charge de la vanne à 3 voies.
(4)
Ne faites pas monter la pression jusqu'à la valeur spécifi ée en une seule fois, mais
faites-le progressivement.
① Augmentez la pression jusqu'à 0,5 Mpa (5 kgf/cm
environ cinq minutes, puis vérifi ez si la pression diminue.
② Augmentez la pression jusqu'à 1,5 Mpa (15 kgf/cm
minutes, puis vérifi ez si la pression diminue.
③ Augmentez la pression jusqu'à la pression spécifi ée (la pression conçue pour cet
appareil), puis prenez-en note.
(5)
Laissez reposer à la pression spécifi ée et si la pression ne diminue pas, alors tout
Tube PVC
va bien. Si la baisse de pression se confi rme, c'est qu'il y a une fuite. Il est donc
nécessaire de trouver l'emplacement de la fuite et d'effectuer de petits réglages.
(6)
Déchargez l'azote et commencez à enlever le gaz avec une pompe à vide.
(7)
Ouvrez complètement la vanne du manifold manomètre.
(8)
Actionnez la pompe à vide et commencez l'aspiration.
Câble d'alimentation
Câble de raccordement
Couvercle du
commutateur A
Couvercle du
commutateur B
ATTENTION
2
), laissez reposer pendant
2
), laissez reposer pendant cinq
