INTERDIT
Observez les procédures suivantes pour assembler des raccords de tuyaux
d'évacuation centralisés.
VP30 ou plus [diamètre extérieur 38 mm ou plus]
700 mm ou moins
■ Lorsqu'une pompe de vidange n'est pas utilisée (évacuation naturelle)
Réglez « Réglage de la fonction d'évacuation (commutateur DIP 101-1) » dans «5.3.
Réglage du commutateur DIP 101»
Si la pompe de vidange n'est pas utilisée, veuillez remplacer par le bouchon de vidange.
Déplacer la position du bouchon
de vidange.
• Utilisez un tuyau de PVC dur standard (VP25) [32 mm de diamètre extérieur].
• Veillez à ne pas créer de montée, de siphon ou de purge d'air.
• Prévoyez une pente descendante (1/100 ou plus).
• Prévoyez des supports pour l'installation de longs tuyaux.
• Le cas échéant, utilisez un isolant pour empêcher les tuyaux de geler.
• Installez les tuyaux de manière à permettre la dépose du boîtier de commande.
CORRECT
100 mm
Tuyau de vidange (Acces-
ou plus
soires)
Tuyau placé localement
INTERDIT
Le tuyau de vidange n'est pas utilisé
Observez les procédures suivantes pour assembler des raccords de tuyaux
d'évacuation centralisés.
VP30 ou plus [diamètre extérieur 38 mm ou plus]
Pente descendante de 1/100 ou plus
Fr-8
Purge d'air
Montée
Siphon
Pente descendante de 1/100 ou plus
ATTENTION
Pente descendante
Espace de 1,5 à 2 m
2,5 à 5,0 mm
Dispositif de
support
VP25 [diamètre exté-
rieur 32 mm ou plus]
Purge
d'air
Siphon
Montée

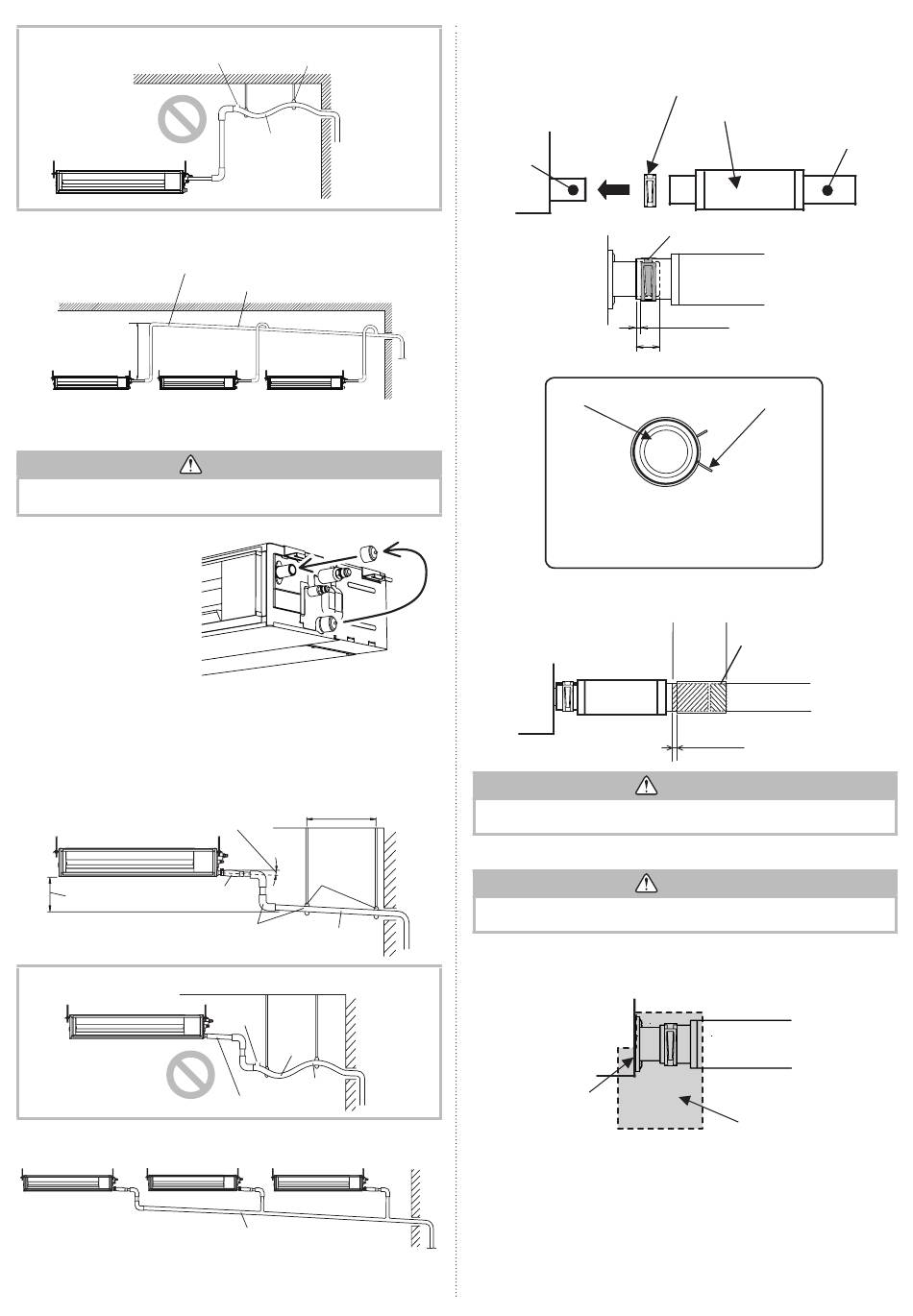

3.4.2. Installation du tuyau de vidange (accessoire) et d'évacuation (acheté
localement)
(1) Assurez-vous d'utiliser le tuyau de vidange et le collier de serrage
Collier de serrage (accessoire)
Trou d'éva-
cuation
20 mm
Tuyau de vidange
Fixez le collier de serrage à l'horizontale contre le
sol.
Le collier de serrage doit être positionné à droite du
tuyau de vidange comme sur la figure.
(2) Veillez à raccorder le tuyau de vidange avec du ruban adhésif (PVC ) de manière à
éviter toute fuite.
N'utilisez pas d'adhésif pour le raccordement au trou d'évacuation. L'utilisation d'adhésif
peut provoquer des dégâts et des fuites d'eau.
(3) Une fois le tuyau de vidange installé, vérifiez si l'évacuation se passe sans problème.
Pour éviter que des forces excessives ne s'exercent sur le tuyau de vidange, évitez
plis et torsions. (Plier ou torsader le tuyau risque d'entraîner des fuites d'eau.)
(4) Après vérification de l'évacuation, fixez l'isolation B du tuyau de vidange, en suivant
les instructions indiquées sur les figures.
Pour éviter tout espace avec le tuyau de vidange et le collier de serrage, appuyez
fermement sur l'isolation B du tuyau de vidange.
Veillez à ce
qu'il n'y ait pas
d'espace.
Tuyau de vidange (accessoire)
Côté PVC rigide
Collier de serrage
4 mm ou moins
Collier de serrage
Zone
d'appli-
Tuyau d'assemblage
cation de
(Acheté localement)
l'adhésif
Tuyau d'évacuation (VP25)
(Acheté localement)
4 mm ou moins
ATTENTION
ATTENTION
Isolation du tuyau
de vidange B
(accessoire)
