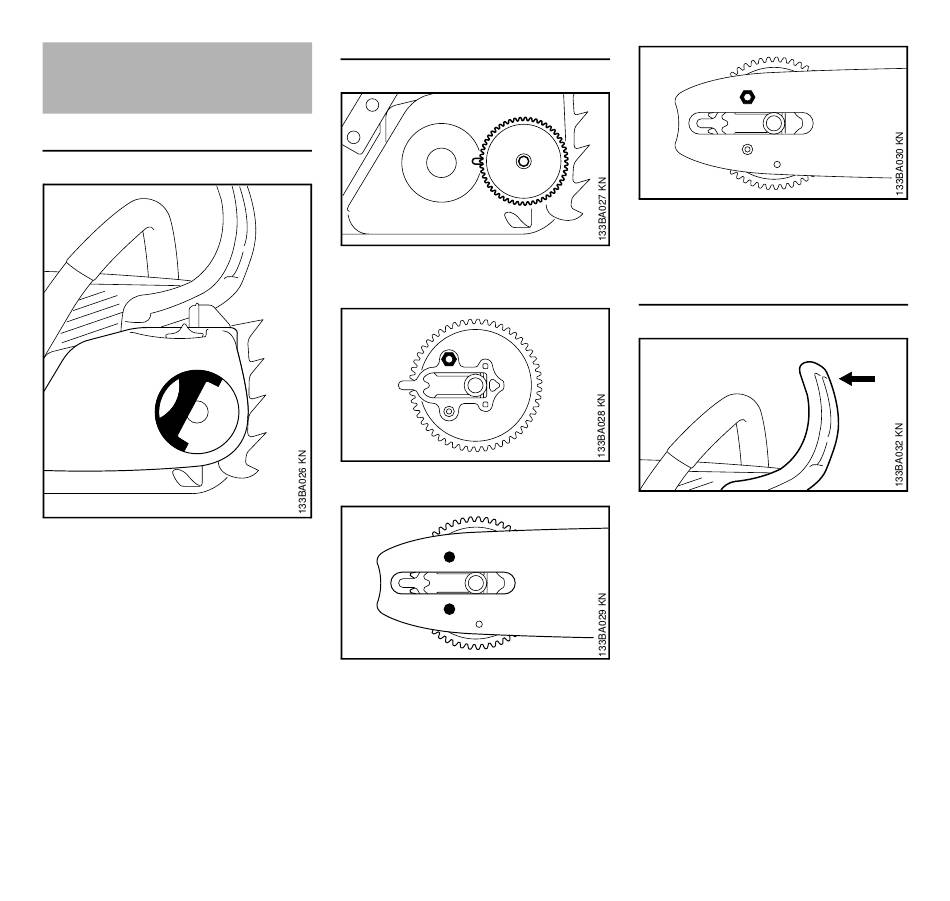

Führungsschiene und
Sägekette montieren
(Kettenschnellspannung)
Kettenraddeckel abbauen
1
3
2
N Griff (1) ausklappen bis er einrastet
N
Flügelmutter (2) nach links drehen
bis diese locker im
Kettenraddeckel (3) hängt
N Kettenraddeckel abnehmen
16
Spannscheibe anbauen
4
N Spannscheibe (4) abnehmen und
umdrehen
5
N Mutter (5) abdrehen
4
7
8
N Spannscheibe (4) und
Führungsschiene (6) so zueinander
positionieren, dass der
Gewindestift (7) durch die obere
Bohrung der Führungsschiene ragt
und der kurze Führungszapfen (8)
in die untere Bohrung der
Führungsschiene ragt
N
Mutter (5) ansetzen und von Hand
bis zur Anlage auf den Gewindestift
drehen
Kettenbremse lösen
N Handschutz (9) gegen das Griffrohr
drücken
6
5
9
