deutsch
Zulässige Kombinationen
Abhängig vom Schneidwerkzeug die
richtige Kombination aus der Tabelle
wählen!
WARNUNG
Aus Sicherheitsgründen dürfen nur die
innerhalb einer Tabellenzeile stehenden
Schneidwerkzeuge, Schutz-, Griff- und
Traggurt-Ausführungen miteinander
kombiniert werden. Andere
Kombinationen sind unzulässig –
Unfallgefahr!
Schneidwerkzeuge
Mähköpfe
1 STIHL SuperCut 20-2
2 STIHL AutoCut C 25-2
3 STIHL AutoCut 25-2
4 STIHL AutoCut C 26-2
5 STIHL TrimCut 31-2
6 STIHL DuroCut 20-2
7 STIHL PolyCut 20-3
Metall-Schneidwerkzeuge
8 Grasschneideblatt 230-2
(Ø 230 mm)
9 Grasschneideblatt 230-4
(Ø 230 mm)
10 Grasschneideblatt 230-8
(Ø 230 mm)
12
WARNUNG
Grasschneideblätter aus anderen
Materialien als Metall sind nicht
zulässig.
Schutze
11 Schutz mit Messer für Mähköpfe
12 Schutz für Metall-
Schneidwerkzeuge
Griffe
13 Rundumgriff
14 Rundumgriff mit
15 Bügel (Schrittbegrenzer)
16 Zweihandgriff
Traggurte
17 Einschultergurt kann verwendet
werden
18 Einschultergurt muss verwendet
werden
19 Doppelschultergurt kann verwendet
werden

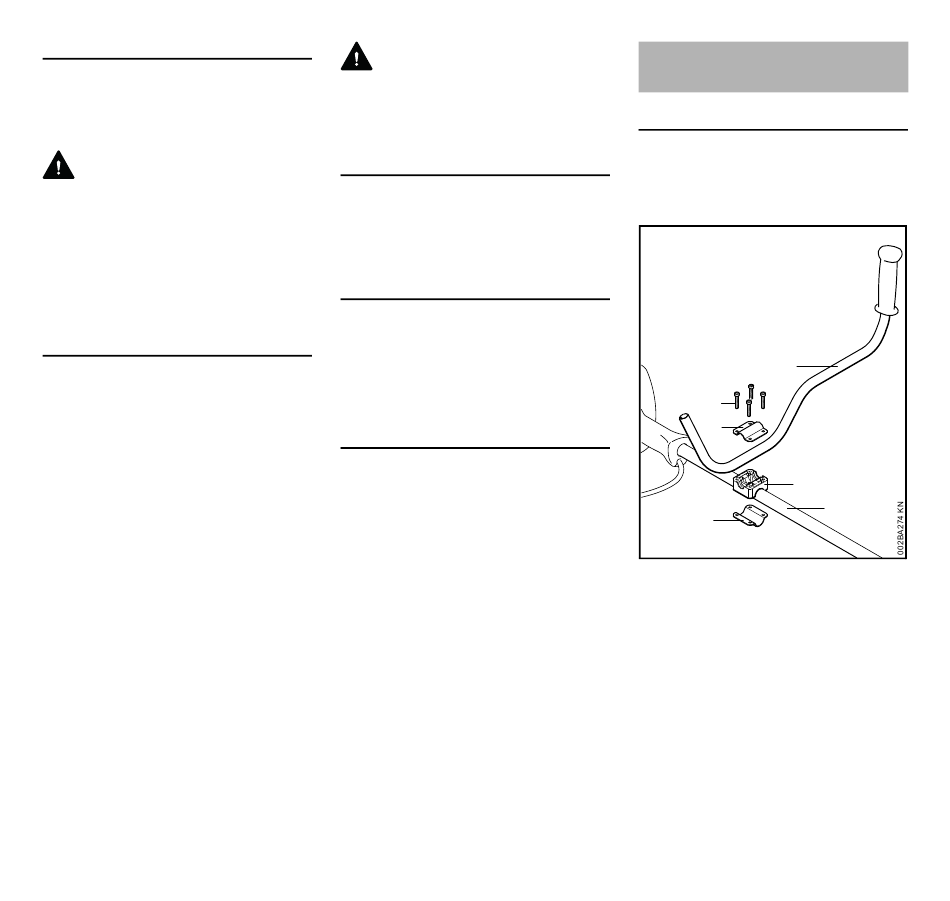

Zweihandgriff anbauen

Griffrohr anbauen
Das Griffrohr im Abstand von ca.
10 cm (4 in) vor dem Motorgehäuse am
Schaft vormontieren.
3
5
4
1
6
Griffstütze (1) am Schaft (2)
N
anlegen
Griffrohr (3) in die Griffstütze legen
N
Klemmschale (4) auf die Griffstütze
N
legen, die Schrauben (5) durch die
Bohrungen der Teile stecken und
bis zum Anschlag in die
Klemmschale (6) drehen –
Schrauben leicht anziehen
FS 70 C, FS 70 RC
2
