Endress+Hauser Proline Promag H 10 Manuel De Mise En Service page 48

Raccordement électrique
1 2 3 2
48

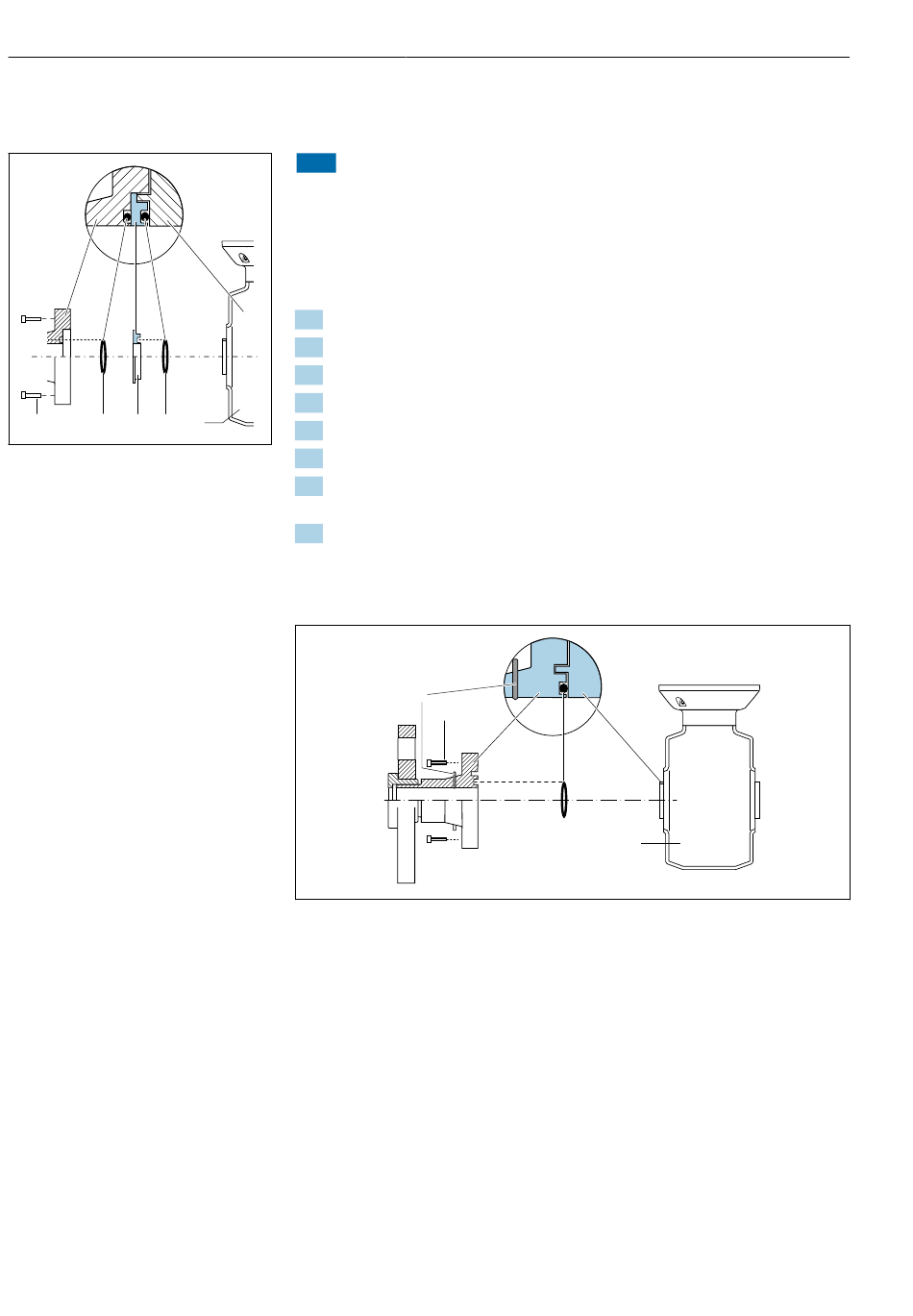

Exemple de raccordement pour compensation de potentiel avec anneau de
mise à la terre supplémentaire
AVIS
Si la compensation de potentiel n'est pas assurée, cela peut entraîner la
dégradation électrochimique des électrodes ou affecter la précision de la
mesure !
Endommagement de l' a ppareil.
‣
Installer les anneaux de mise à la terre.
‣
Assurer (établir) la compensation de potentiel.
1. Desserrer les vis six pans (1).
2. Retirer le raccord process du capteur (4).
3. Retirer du raccord process le disque en plastique (3) avec les joints (2).
4. Placer le premier joint (2) dans la gorge du raccord process.
4
5. Placer l' a nneau de mise à la terre métallique (3) dans le raccord process.
A0044196
6. Placer le deuxième joint (2) dans la gorge de l' a nneau de mise à la terre.
7. Respecter les couples de serrage maximaux des vis pour les filetages
lubrifiés : 7 Nm (5,2 lbf ft)
8. Monter le raccord process sur le capteur (4).
Exemple de raccordement pour compensation de potentiel avec électrodes
de terre
1 Vis six pans pour raccord process
2 Électrodes de terre intégrées
3 Joint
4 Capteur
2
1
3
Proline Promag H 10 HART
4
Endress+Hauser
A0028972
