Proline Promag H 10 HART
3 (0.12)
1.
2.
 7 Unité de mesure mm (in)
Endress+Hauser

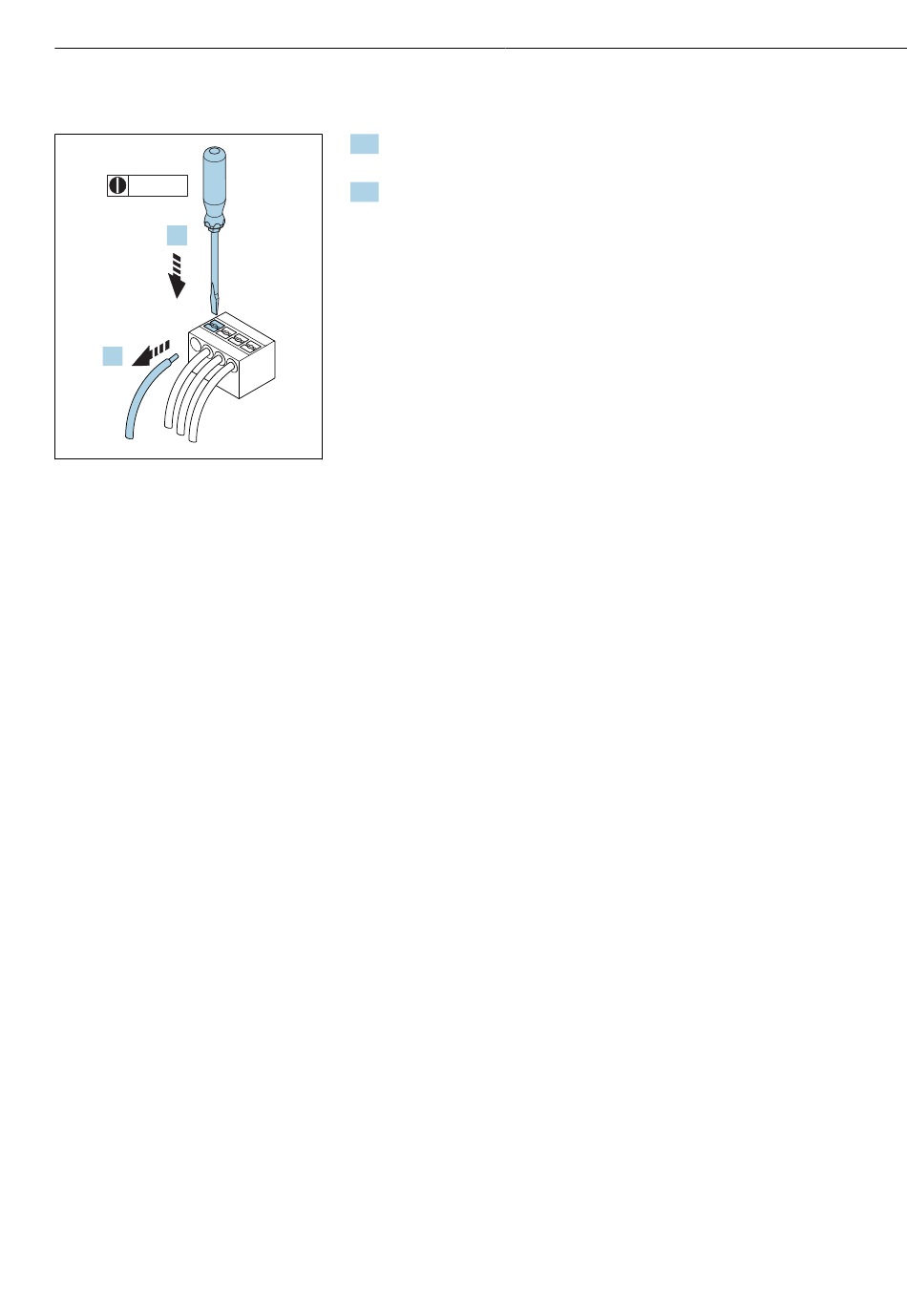

Retrait d'un câble
1. Utiliser un tournevis plat pour appuyer sur la fente entre les deux trous de
borne et le maintenir enfoncé.
2. Retirer l' e xtrémité du câble de la borne.
A0029598
Garantir la compensation de potentiel
Raccords process métalliques
La compensation de potentiel se fait via les raccords process métalliques en
contact avec le produit et montés directement sur le capteur.
Raccords process plastiques
Lors de l' u tilisation d' a nneaux de mise à la terre, tenir compte des points
suivants :
• Selon l' o ption commandée, on utilisera des disques plastiques à la place des
anneaux de mise à la terre pour les raccords process. Les disques plastiques
servent uniquement d' e ntretoises et n' o nt aucune fonction de compensation
de potentiel. Ils assurent une fonction d' é tanchéité primordiale aux interfaces
capteur/raccord. Dans le cas des raccords process sans anneaux de mise à la
terre métalliques, les disques et les joints en plastique ne doivent en aucun cas
être enlevés. Les disques et les joints en plastique doivent toujours être
installés.
• Les anneaux de mise à la terre peuvent être commandés séparément
auprès d' E ndress+Hauser comme accessoires DK5HR* (ne contient aucun
joint). Lors de la commande, veiller à ce que les anneaux de mise à la terre
soient compatibles avec le matériau des électrodes. Sinon il y a un risque de
destruction des électrodes par corrosion électrochimique !
• Si des joints sont nécessaires, ils peuvent également être commandés avec le
jeu de joints DK5G*.
• Les anneaux de mise à la terre, joints inclus, sont montés dans les raccords
process. Ceci n' a ffecte pas la longueur montée.
Raccordement électrique
