Proline Promag H 10 HART
L
Endress+Hauser

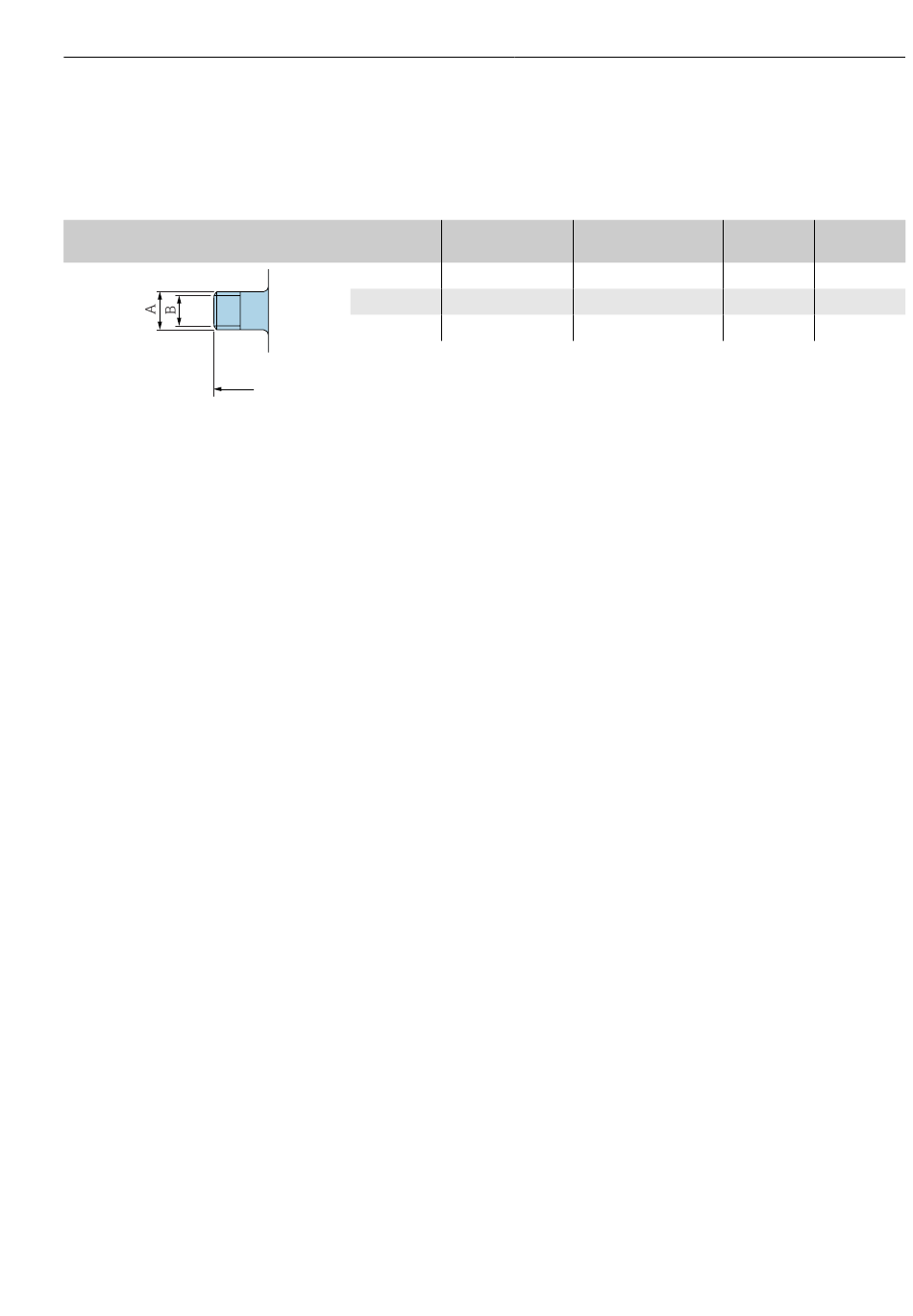

Filetage similaire à ISO 228/DIN 2999
1.4404/316L : caractéristique de commande "Raccord process", option I2S
Convient pour taraudage ISO 228/DIN 2999
Rugosité de surface : Ra ≤ 1,6 µm
DN Conduite
[mm]
2 ... 8
15
25
A0043253
A
[mm] [mm]
R ³⁄₈ R 10,1 × ³⁄₈
R ¹⁄₂ R 13,2 × ¹⁄₂
R 1 R 16,5 × 1
Dimensions en unités SI
B L
[mm] [mm]
10 166
16 166
25 170
