Dimensions en unités SI
X X
D
X X
D
126

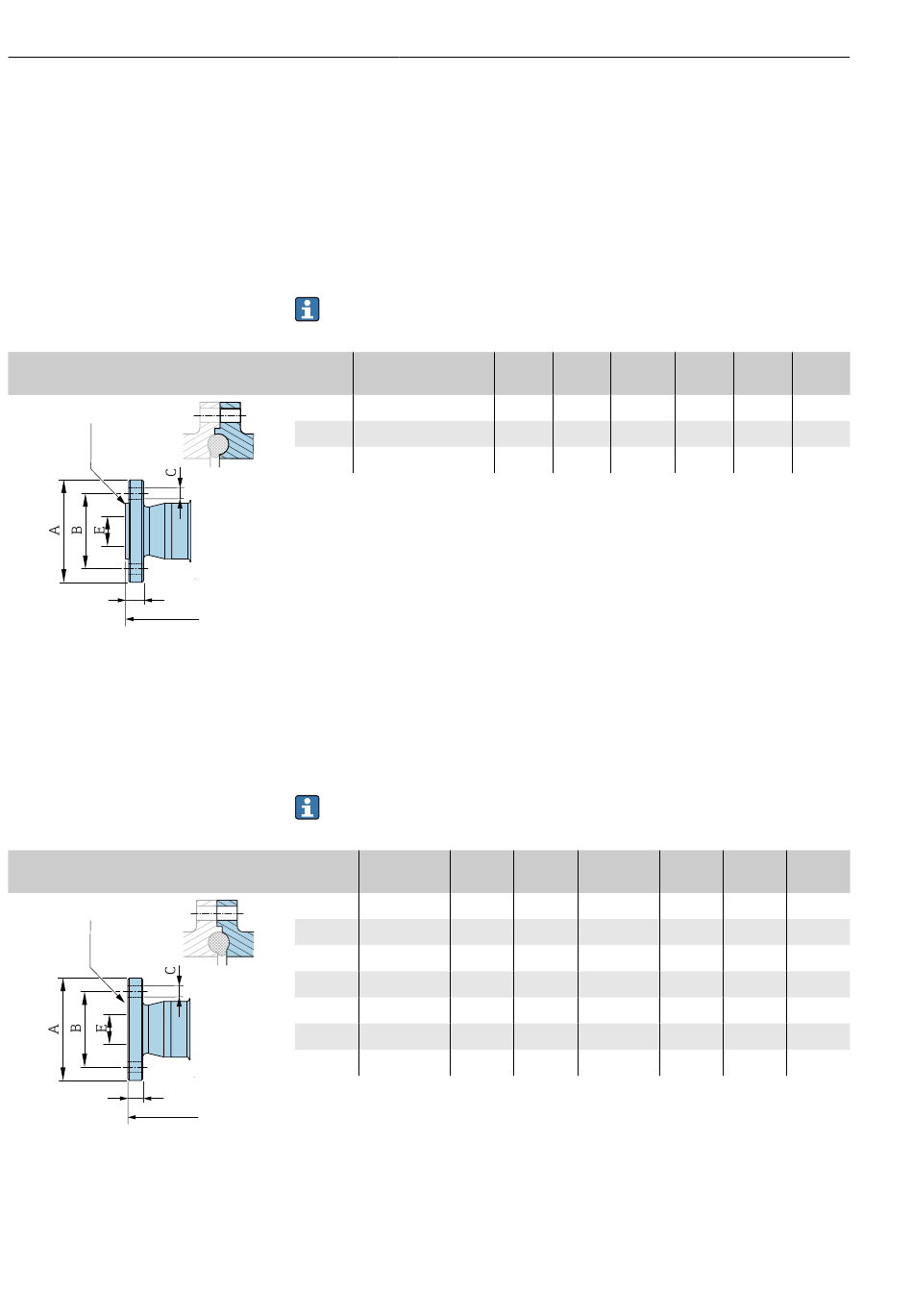

Raccords à bride
Bride DIN 11864-2 forme A, bride avec rainure
Inox : caractéristique de commande "Raccord process", option DQS
Convient aux conduites similaires à EN 10357 série A, bride avec rainure
DN 2 ... 8 en standard avec brides DN 10
Rugosité de surface : Ra
Lors du nettoyage au racloir, tenir absolument compte du diamètre
intérieur du tube de mesure et du raccord process (E).
DN
[mm]
2 ... 8
15
25
L
A0043232
Bride DIN 11864-2 forme A, bride avec rainure
Inox : caractéristique de commande "Raccord process", option DRS
Convient aux conduites similaires à EN 10357 série A, bride avec rainure
Rugosité de surface : Ra
Lors du nettoyage au racloir, tenir absolument compte du diamètre
intérieur du tube de mesure et du raccord process (E).
DN
[mm]
40
50
65
80
100
125
150
L
A0042819
= 0,76 µm
max
Conduite A
[mm] [mm]
13 × 1,5 (DN 10) 54
19 × 1,5 (DN 15) 59
29 × 1,5 (DN 25) 70
= 0,76 µm
max
Conduite A B
[mm] [mm] [mm]
41 × 1,5 82 65
53 × 1,5 94 77
70 × 2 113 95
85 × 2 133 112
104 × 2 159 137
129 × 2 183 161
154 × 2 213 188
Proline Promag H 10 HART
B C D
[mm] [mm] [mm]
37 4 × ⌀9 10
42 4 × ⌀9 10
53 4 × ⌀9 10
C D
[mm] [mm]
4 × ⌀9 10
4 × ⌀9 10
8 × ⌀9 10
8 × ⌀11 10
8 × ⌀11 10
8 × ⌀11 10
8 × ⌀14 10
Endress+Hauser
E L
[mm] [mm]
10 183
16 183
26 183
E L
[mm] [mm]
38 246
50 246
66 246
81 270
100 278
125 362
150 362
