Endress+Hauser Proline Promag H 10 Manuel De Mise En Service page 127

Proline Promag H 10 HART
Endress+Hauser

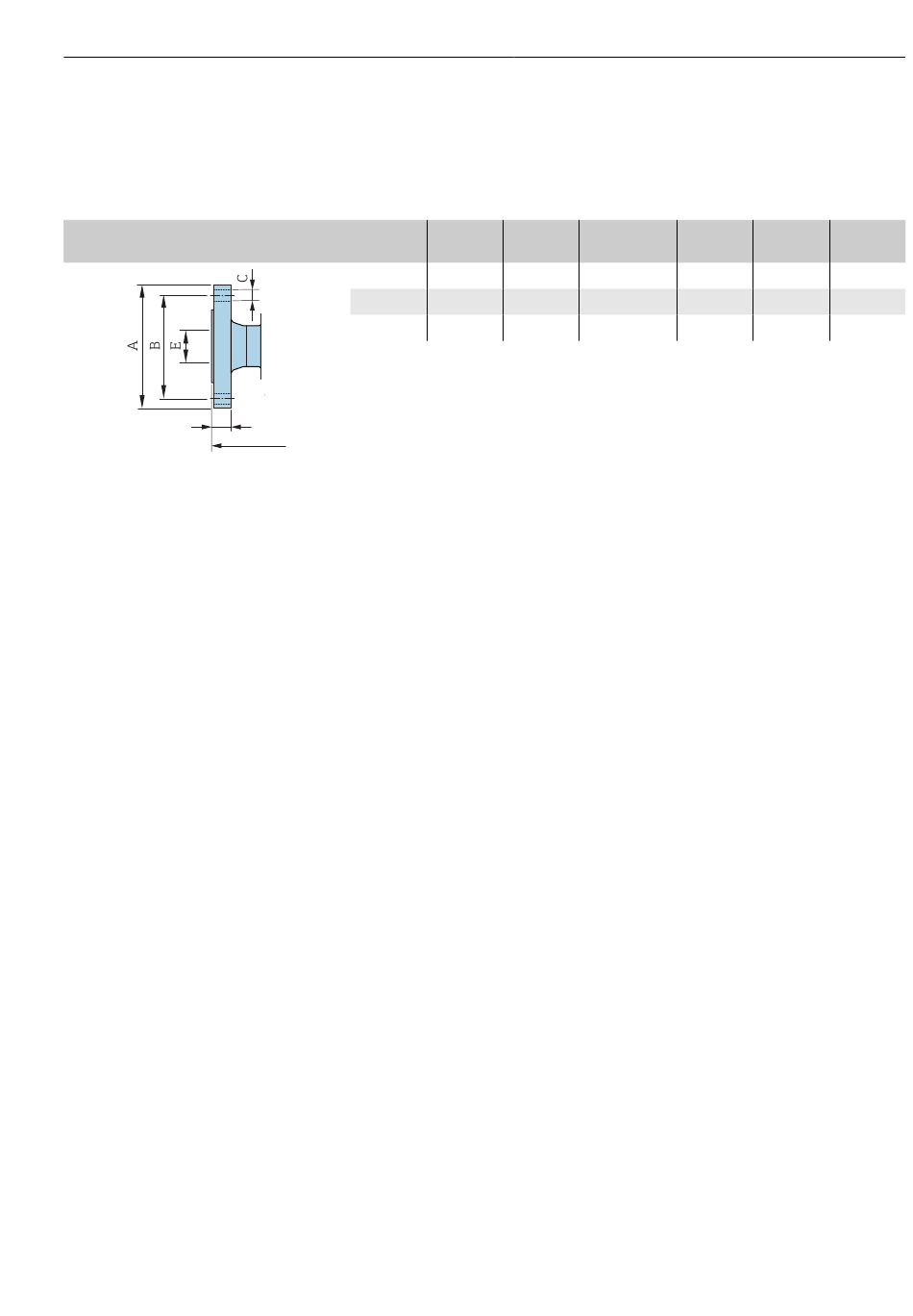

Bride similaire à EN 1092-1 (DIN 2501/DIN 2512N) : PN 40
Inox : caractéristique de commande "Raccord process", option D5S
Rugosité de surface : EN 1092-1 forme B1 (DIN 2526 forme C), Ra ≤ 1,6 µm
DN 2 ... 8 en standard avec brides DN 15
DN
[mm]
2 ... 8
15
25
D
L
A0042813
A B
[mm] [mm] [mm]
95 65 4 × ⌀14
95 65 4 × ⌀14
115 85 4 × ⌀14
Dimensions en unités SI
C D E
[mm] [mm]
16 17,3
16 17,3
18 28,5
L
[mm]
198,4
198,4
198,4
127
