Raccordement électrique
2 x 8 mm
22 mm
24 mm
42

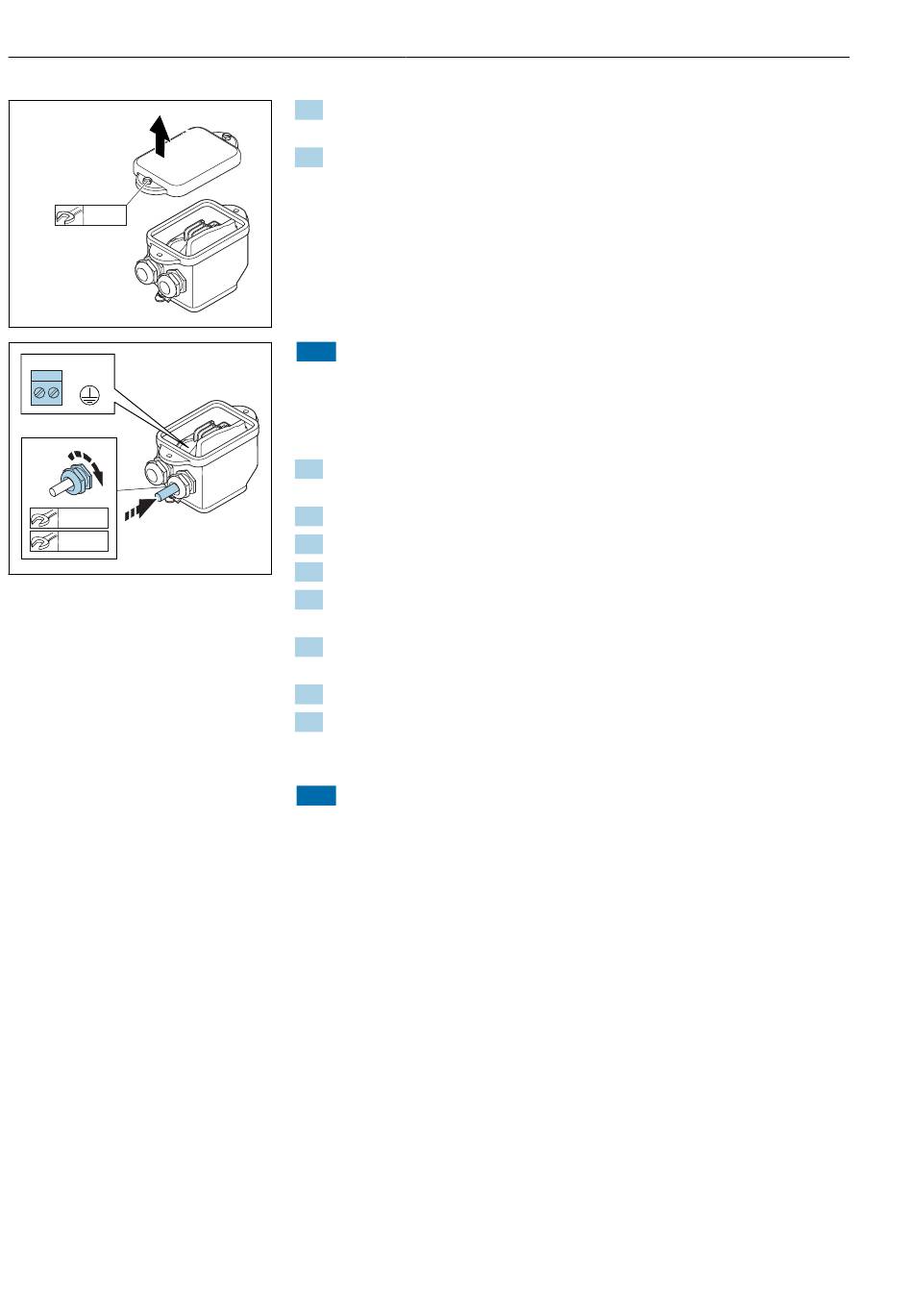

1. Desserrer le boulon à tête hexagonale du couvercle du compartiment de
raccordement.
2. Retirer le couvercle du compartiment de raccordement.
A0044737
AVIS
L'étanchéité du boîtier n'est pas assurée lorsqu'il manque la bague
d'étanchéité !
Endommagement de l' a ppareil.
‣
Ne pas retirer la bague d' é tanchéité de l' e ntrée de câble.
3. Faire passer le câble de bobine et le câble d' é lectrode par l' e ntrée de câble
correspondante.
4. Ajuster la longueur des câbles.
5. Raccorder le blindage de câble à la bride de décharge de traction.
6. Dénuder le câble et ses extrémités.
A0044738
7. Mettre en place les extrémités préconfectionnées sur les torons et les
presser.
8. Raccorder le câble de bobine et le câble d' é lectrode conformément à
l' a ffectation des bornes.
9. Serrer les presse-étoupes.
10. Fermer le couvercle du compartiment de raccordement.
Câblage du boîtier du transmetteur
AVIS
Un câblage incorrect peut endommager les composants électroniques !
‣
Raccorder uniquement les capteurs et transmetteurs portant les mêmes
numéros de série.
‣
Raccorder le boîtier de raccordement du capteur et le boîtier du transmetteur
à la compensation de potentiel de l' i nstallation via la borne de terre externe.
‣
Raccorder le capteur et le transmetteur au même potentiel.
Proline Promag H 10 HART
