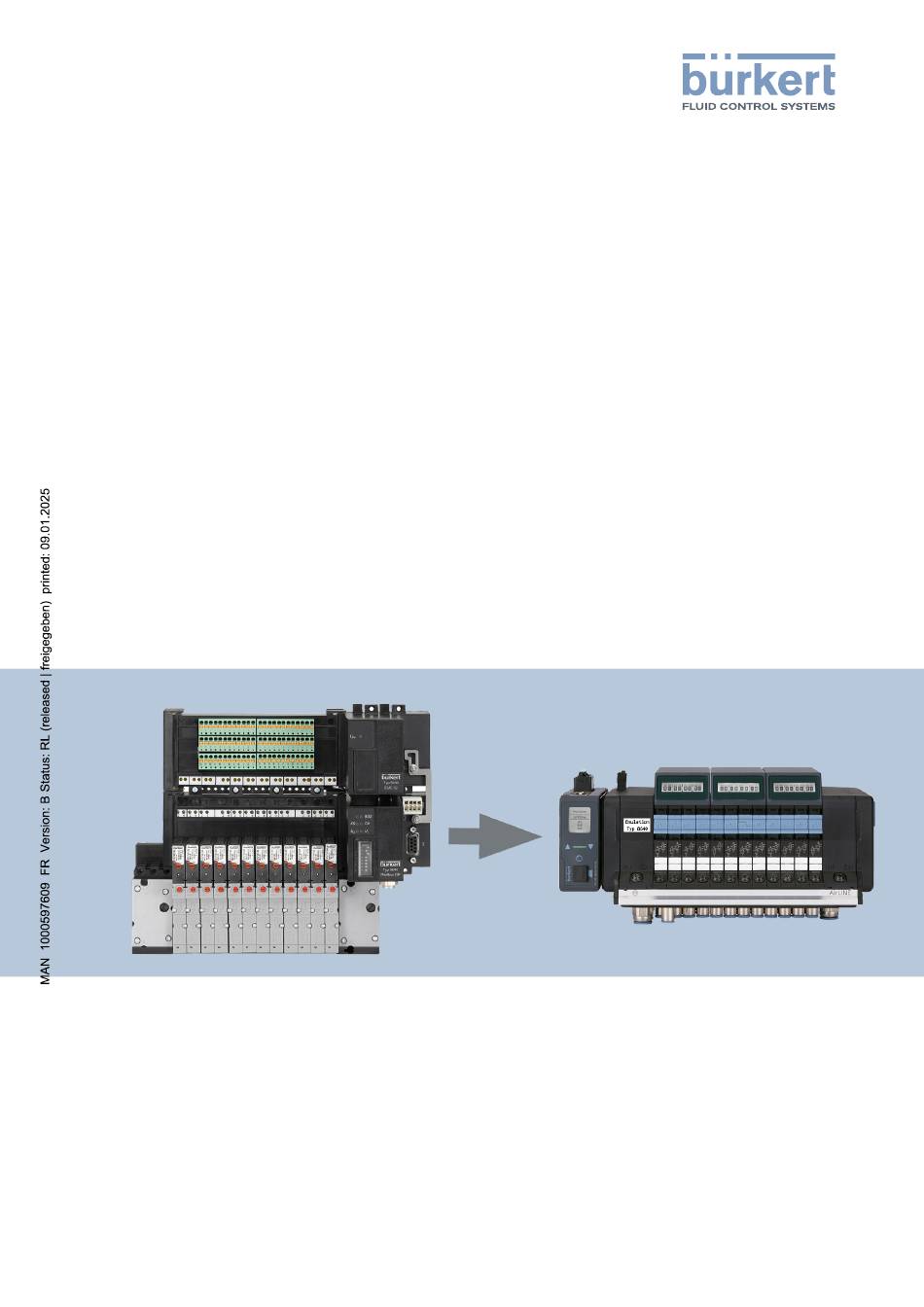

- Page 1 Type 8652 ÉMULATION POUR LE TYPE 8640 Instructions de remplacement...
- Page 2 Sous réserve de modifications techniques. © Bürkert Werke GmbH & Co. KG, 2023-2024 Operating Instructions 2411/02_FRfr_00815458 / Original DE...
- Page 3 Table des matières Table des matières Concernant le présent manuel 4 Nouvelle génération d’appareil 4 2 Utilisation du type 8652 comme émulation du type 8640 5 Marquage de l'îlot de distributeurs 5 3 Différences mécaniques entre les types 8652 et 8640 6 Structure de base et dimensions 6...
- Page 4 Type 8652 Concernant le présent manuel Concernant le présent manuel Ce manuel est un complément au manuel d’utilisation. Le manuel d’utilisation de l’appareil doit être respecté afin d’assurer une utilisation sûre et conforme de l’appareil. Nouvelle génération d’appareil Ce manuel décrit le remplacement d’appareils qui sont remplacés par de nouveaux appareils compacts et mis à...
- Page 5 Utilisation du type 8652 comme émulation du type 8640 L'îlot de distributeurs type 8652 comme émulation du type 8640 peut être utilisé partout où la variante bus de terrain de l'îlot de distributeurs type 8640 est déjà en service. Une extension logicielle pour le type 8652 permet au type 8652 de se comporter exactement comme un îlot de distributeurs type 8640 en ce qui concerne la commande.
- Page 6 Type 8640 Type 8652 Fig. 2: Exemple de rapport de taille entre le type 8640 et le type 8652 à l'aide d'un îlot de 12 distributeurs Dimensions exactes du type 8652 dans la fiche technique (point 4 « Dimensions ») sous : country.burkert.com...
- Page 7 Pour la variante d’émulation du type 8652, un adaptateur AirLINE Quick en acier inoxydable est prémonté en usine. Avec cet adaptateur, l’îlot de distributeurs type 8652 peut être monté sur la découpe existante dans le fond/la paroi de l’armoire électrique.
- Page 8 • Remplacement de la vanne pneumatique Affichage Contrairement à l'îlot de distributeurs type 8640, l'îlot de distributeurs type 8652 dispose d'écrans à cristaux liquides pour l'affichage d'état. Sur l’écran, la position de commutation ainsi que d’éventuel états d’erreur des sorties sont représentés de manière graphique.
- Page 9 Affectation des connexions de travail à l’électronique de commande Raccords supérieurs (2) Raccords inférieurs (4) Fig. 4: Marquage des positions de vanne sur la barrette d’alimentation type 8652 comme émulation pour type 8640 Affectation des broches de vanne simple 5/2 voies Îlot de distributeurs type 8640 Vanne simple type 6525 5/2 voies (CFH)
- Page 10 CFH et sortie 2 fermées avec bouchon de fermeture → CFC (3/2 voies NF) CFH et sortie 4 fermées avec bouchon de fermeture → CFD (3/2 voies NO) Bouchons de fermeture voir chapitre « Accessoires » dans le manuel d’utilisation du type 8652 sous country.burkert.com...
- Page 11 Raccordement inférieur purgé (CFC) ou pressurisé (CFD) selon la fonction de la vanne Tab. 6: Affectation des broches en cas d’îlot de distributeurs type 8640 Îlot de distributeurs type 8652 comme émulation du type 8640 Vanne simple type 6534 3/2 voies NF (CFC) N° de bit Bit ...
- Page 12 État non commuté : raccordements supérieur et inférieur purgés (CFC) Tab. 8: Affectation des broches îlot de distributeurs type 8640 Îlot de distributeurs type 8652 comme émulation du type 8640 Vanne double type 6534 2 x 3/2 voies (CFC et CFD) N° de bit Bit ...
- Page 13 Affectation des connexions de travail à l’électronique de commande Exemple d’affectation des broches Dans l’exemple suivant, l’affectation des broches d’un îlot de distributeurs type 8652 avec 8 positions de vanne (vannes simples 3/2 voies et 5/2 voies ainsi que vannes doubles) est décrite.
- Page 14 Type 8652 Affectation des entrées numériques Affectation des entrées numériques Sur l’îlot d’émulation, l’affectation des entrées numériques est effectuée de droite à gauche, contrairement à ce qui est indiqué sur le module électronique. 1 2 3 4 5 6 7 8...
- Page 15 Avec cet adaptateur, l’îlot de distributeurs type 8652 peut être monté sur la découpe existante dans le fond/la paroi de l’armoire électrique. Fig. 7: Remplacement du type 8640 par le type 8652, installation au fond/à la paroi de l’armoire électrique 1 Îlot de distributeurs type 8640 2 Îlot de distributeurs type 8652 avec adapta-...
- Page 16 Type 8652 Fichier de description de l’appareil Fichier de description de l’appareil Le fichier de description de l'appareil doit être repris de l'îlot de distributeurs 8640. Téléchargement du fichier de description de l'appareil ▶ Ouvrir country.burkert.com. ▶ Saisir le numéro de type à 4 chiffres dans le masque de recherche et appuyer sur la touche «...
- Page 17 Type 8652 Paramètres du protocole Paramètres du protocole Sélectionner le protocole Il existe plusieurs possibilités pour choisir le protocole utilisé : Sélectionner le protocole sur l’écran de la passerelle de bus de terrain ▶ Appuyer 2 fois sur la touche de menu ▶...
- Page 18 Type 8652 Paramètres du protocole Saisir l’adresse avec Bürkert Communicator Voir Paramètres du protocole [} 19] 18 | 25...
- Page 19 Type 8652 Paramètres avec Bürkert Communicator Paramètres avec Bürkert Communicator Attribuer un nom à l'appareil L'attribution d'un nom d'appareil facilite l'affectation des appareils. Le nom de l’appareil peut être modifié sans avoir de conséquences sur la communication. ▶ Dans Bürkert Communicator, sélectionner l'appareil (sur l'écran à gauche).
- Page 20 Type 8652 Paramètres avec Bürkert Communicator Paramètres du protocole ▶ Dans Bürkert Communicator, sélectionner l'appareil (sur l'écran à gauche). ▶ Naviguer vers EtherNet/IP > Paramètre >Réglages EtherNet/IP. ▶ Le cas échéant, modifier les paramètres. 9.3.2 PROFIBUS Définir l’adresse PROFIBUS ▶ Dans Bürkert Communicator, sélectionner l'appareil (sur l'écran à gauche).
- Page 21 Numérotation des vannes de droite à gauche L'image de données de l'îlot d'émulation type 8652 est identique à celle de l'« ancien » îlot de distributeurs type 8640. Cela signifie que la vanne 1 est 1. Vanne de droite.
- Page 22 Type 8652 Codes d’erreur Codes d’erreur Informations complémentaires sur certains codes d’erreur 19/57, 19/58, 31/29 : « EVS » désigne dans ce cas la tension d’alimentation des vannes 31/60 Au moins 1 appareil RIO présente une erreur dans la tension d’alimentation 45/1793 : l’appareil RIO a été perdu Code d’erreur...
- Page 23 Type 8652 Codes d’erreur Code d’erreur Description 31/50 EVS (fermeture par vanne externe) est actif sur toutes les unités, appareil peut ne pas avoir d'alimentation électrique (24 V) pour les vannes pneumatiques. 31/60 Erreur d'alimentation du RIO 31/7 ... 31/8 Module électronique défectueux.
- Page 24 Type 8652 Codes d’erreur Code d’erreur Description 45/1795 Évènement büS : erreur pendant l’affectation du producteur. 45/1796 Évènement büS : échec de la suppression du producteur. 45/1797 Évènement büS : appareil CANopen mal configuré. 45/1798 Évènement büS : valeur GCV configurée sur les deux interfaces büS.
