6 MAINTENANCE

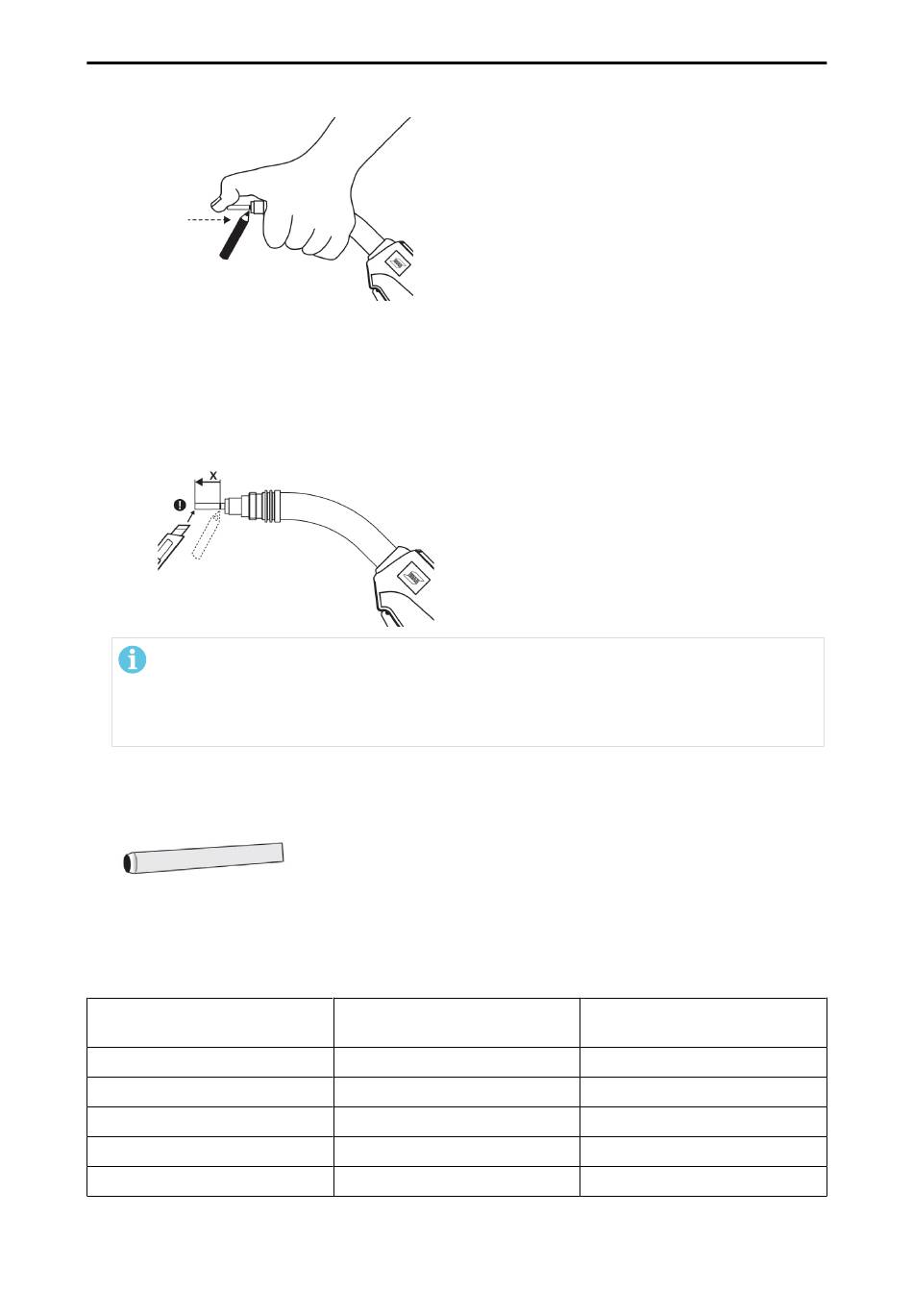

2) Insérer le manchon dans le connecteur central et le fixer à l'aide du manchon taraudé.
3) Repousser doucement la partie avant du manchon dans la torche jusqu'au bout sans forcer.
Marquer l'emplacement de l'extrémité du col de la torche sur le manchon.
4) Couper le manchon à la longueur correcte avec un projectile « X » d'après la mesure relevée sur
la marque indiquée sur l'illustration. Une fois le manchon coupé à la longueur appropriée,
chanfreiner légèrement l'extrémité avant du manchon.
REMARQUE !
Si l'extrémité avant du manchon est en bronze, couper d'abord le manchon en plastique à
une longueur appropriée en laissant la partie en bronze dépasser d'environ 40-50 mm du
col de la torche. Fixer le manchon en bronze à l'avant de la partie en plastique, et enfin
couper cet ensemble manchon à la longueur requise.
5) En cas de difficultés à insérer le manchon dans la torche, effectuer une coupe nette à l'extrémité
avant du manchon et chanfreiner les bords (avec un taille-crayon, par exemple).
6) Installer toutes les pièces de l'équipement sur le col de la torche.
Longueur de coupe
Torche de soudage
PSF 315
PSF 415
PSF 515
PSF 420w, PSF 430w
PSF 520w
0448 489 001
Projectile « X » manchon en
acier
16 mm
12 mm
17 mm
12 mm
12 mm
- 17 -
Projectile « X » manchon en
plastique
13 mm
9 mm
14 mm
9 mm
9 mm
© ESAB AB 2024
