Minebea Intec PR 6207 Manuel D'installation

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Manuel d'installation

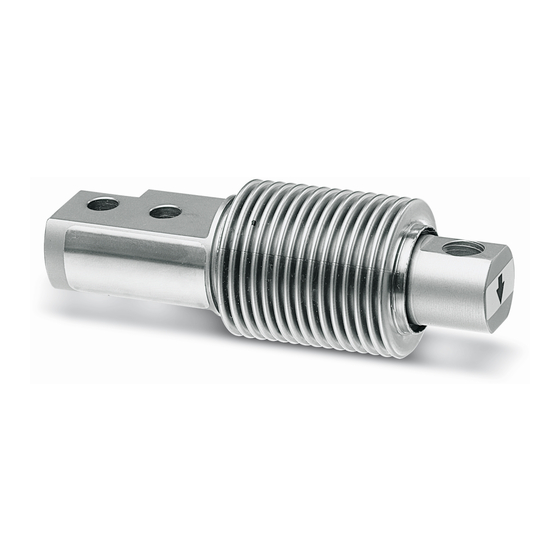

Capteur de pesage PR 6207
Traduction du manuel d'installation original
9499 053 17402
Édition 1.9.0
27/07/2021
Minebea Intec GmbH, Meiendorfer Str. 205 A, 22145 Hambourg, Allemagne
Tél. : +49.40.67960.303 Fax : +49.40.67960.383

Publicité

Table des Matières
loading

Manuels Connexes pour Minebea Intec PR 6207

Sommaire des Matières pour Minebea Intec PR 6207

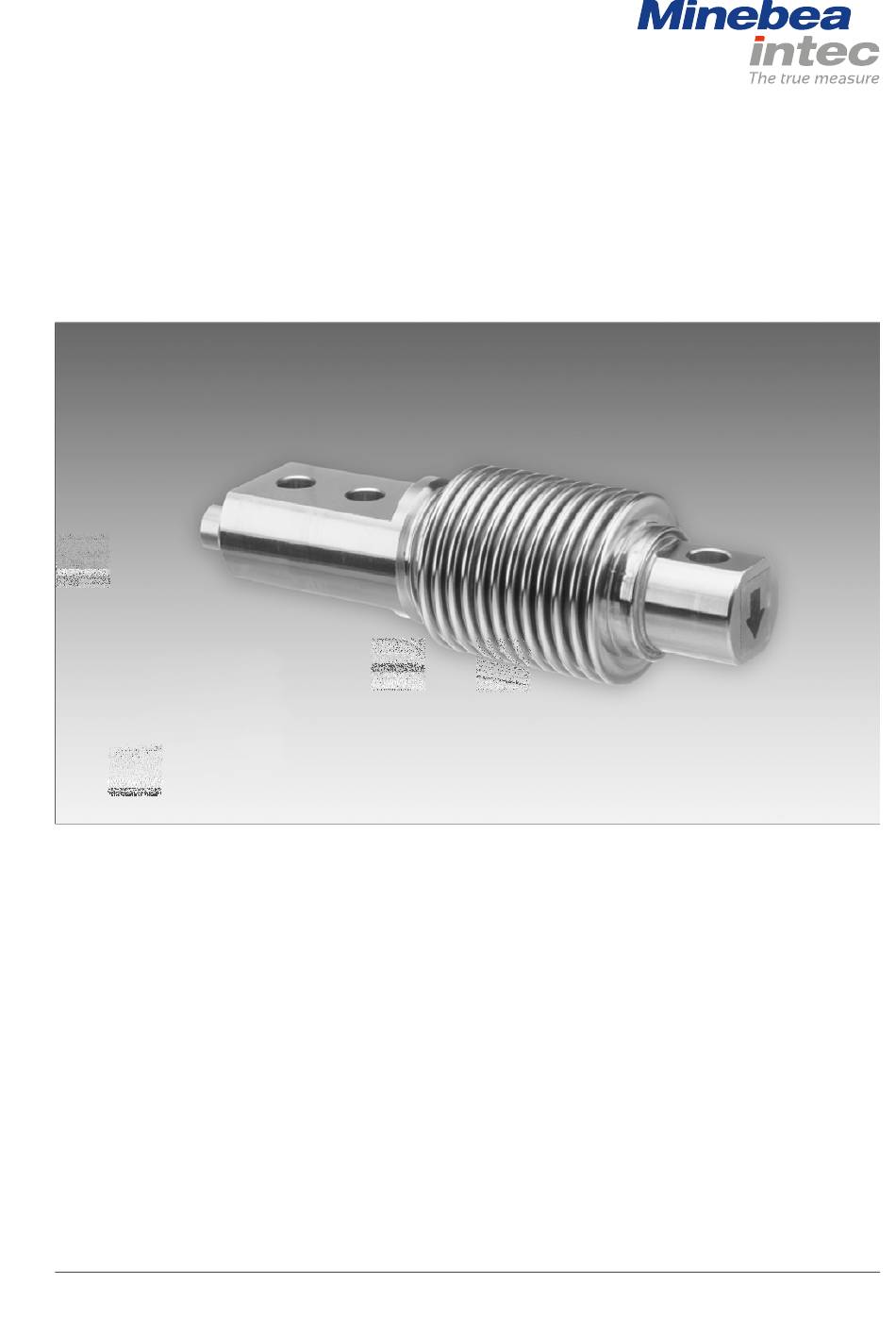

  • Page 1 Manuel d’installation Capteur de pesage PR 6207 Traduction du manuel d'installation original 9499 053 17402 Édition 1.9.0 27/07/2021 Minebea Intec GmbH, Meiendorfer Str. 205 A, 22145 Hambourg, Allemagne Tél. : +49.40.67960.303 Fax : +49.40.67960.383...
  • Page 2 Toutes les informations contenues dans ce document sont sujettes à modification sans préavis et ne constituent en aucun cas un engagement de la part de Minebea Intec, sauf prescription légale contraire. Seuls les membres du personnel qualifiés ayant reçu la formation correspondante sont autorisés à utiliser/installer ce produit. Dans toute correspondance concernant le produit, veuillez indiquer le type, le nom et le numéro de la version/numéro...

  • Page 3: Table Des Matières

    Capteur de pesage PR 6207 Table des matières Table des matières Introduction............................3 Veuillez lire le manuel..............................3 Typographie des actions à effectuer ........................3 Typographie des listes ............................... 3 Typographie des menus et des touches programmables..................3 Typographie des consignes de sécurité........................3 Hotline ..................................
  • Page 4 Capteur de pesage PR 6207 Table des matières Préparation avant l’ajustage......................20 Remarques générales ..............................20 Smart Calibration..............................20 Réglage mécanique de la hauteur .........................20 Recherche des défauts ........................21 Remarques générales ...............................21 Contrôle visuel ................................21 Vérifications métrologiques ............................21 8.3.1 Vérification du signal zéro du capteur de pesage ..................21 8.3.2...

  • Page 5: Introduction

    1 Introduction Capteur de pesage PR 6207 Introduction Veuillez lire le manuel. Lisez ce manuel avec attention et dans son intégralité avant d’utiliser le produit. Ce manuel fait partie du produit fourni. Conservez-le dans un lieu sûr et facile d'accès.

  • Page 6: Hotline

    Capteur de pesage PR 6207 1 Introduction AVIS Avertissement contre le risque de dommages matériels et/ou à l’environnement. ATTENTION face à une situation susceptible de survenir et entraînant des dommages matériels et/ou des dommages pour l'environnement si les mesures de précaution correspondantes ne sont pas prises.

  • Page 7: Consignes De Sécurité

    Utilisation conforme Le capteur de pesage PR 6207 est spécialement conçu pour le pesage de cuves de processus et pour une utilisation avec des bascules à bande et des plateformes de pesage.

  • Page 8: Recommandations De Construction

    Capteur de pesage PR 6207 3 Recommandations de construction Recommandations de construction Disposition des capteurs de pesage et des entraves Exemples: La structure portante de la balance (c’est-à-dire le support des capteurs de pesage), ainsi que la citerne doivent être suffisamment stables pour résister aux charges prévues, horizontales (contrôler avec un niveau) et de niveau.

  • Page 9: Sélection De La Capacité Maximale

    3 Recommandations de construction Capteur de pesage PR 6207 Pour une suspension à 3 ou 4 capteurs de pesage avec longueur oscillante proportionnellement courte, il est possible de renoncer à un élément d’entrave et de prévoir une délimitation horizontale. Cette mesure s’applique en particulier lorsqu’il n’existe quasiment aucune force transversale, lorsque le centre de gravité...

  • Page 10: Spécifications

    Capteur de pesage PR 6207 4 Spécifications 4 Spécifications Contenu de la livraison du capteur de pesage Pos. Désignation Fil de cuivre souple Capteur de pesage Manuel d’installation Informations générales Matériau du capteur de pesage Acier inoxydable 1.4122 selon DIN EN 10088-3 Matériau du soufflet...

  • Page 11: Dimensions

    4 Spécifications Capteur de pesage PR 6207 4.4 Dimensions Toutes les dimensions sont en mm. Informations de commande Modèle Capacité max. Type PR 6207/11 10 kg ..D1/C3 PR 6207/21 20 kg ..D1/C3 PR 6207/51 50 kg ..D1/C3 PR 6207/12 100 kg ..D1/C3...
  • Page 12 Capteur de pesage PR 6207 4 Spécifications Désignation Description Abrév. Unité Échelon minimal Échelon minimal du capteur de pesage, 2 778 11 111 Sensibilité nominale Signal de sortie relatif avec capacité ma- mV/V ximale Écart relatif de la sen- Écart admissible de la sensibilité nomi- <...

  • Page 13: Kit De Montage Pr 6007/00

    4 Spécifications Capteur de pesage PR 6207 Désignation Description Abrév. Unité Déflexion nominale Déformation élastique sous capacité 0,3…0,4 0,3…0,4 maximale 1) Les spécifications relatives à l’écart de linéarité (d ), à l'hystérésis (d ) et au coeffi- cient de température de la valeur caractéristique (TK ) sont des valeurs typiques.

  • Page 14: Dimensions Du Kit De Montage Pr 6007/00

    Capteur de pesage PR 6207 4 Spécifications La suspension pré-étirée du câble d’acier donne à la charge une position stable et contre les forces latérales et les couples de rotation. Des butées sphériques et (11) et des rondelles sphériques (12) réduisent à un minimum le risque d’inclinaison du câble (7) au niveau des points d’accrochage.

  • Page 15: Installation

    5 Installation Capteur de pesage PR 6207 Installation Consignes de sécurité AVIS Des courants de soudure ou de foudre traversant le capteur peuvent provoquer des dommages. Tous les travaux de soudure sur l’installation de pesage doivent être terminés avant le montage des capteurs de pesage.

  • Page 16: Montage Sans Kit De Montage

    Capteur de pesage PR 6207 5 Installation Montage sans kit de montage En cas de montage du capteur de pesage sans dispositif de montage, il est impératif de visser le capteur de pesage sur un logement correspondant en veillant au sens de la charge (flèche sur la face avant du capteur de pesage).

  • Page 17: Montage

    5 Installation Capteur de pesage PR 6207 Pos. Désignation Plaque de base Vis de butée M6 Écrou M6 Support Fil de cuivre souple Câble d’acier Écrou M8 Goupille 2×16 Butée sphérique Rondelle sphérique Écrou crénelé M8 Écrou M8 Vis M8×35 Rondelle élastique B8,4...

  • Page 18: Réglage Du Dispositif De Protection Contre Les Surcharges

    Capteur de pesage PR 6207 5 Installation Pour des raisons de sécurité, la plaque de base doit être vissée via les orifices prévus en utilisant quatre vis ! 6. Soulever l’objet à peser (parexemple une citerne) et fixer les câbles (7…14, 17).

  • Page 19: Connexion

    6 Connexion Capteur de pesage PR 6207 Connexion Remarques générales Protéger l’extrémité du câble contre la saleté. L’humidité ne doit pas pénétrer dans l’extrémité ouverte du câble. Ne pas raccourcir le câble de raccordement du capteur de pesage. Brancher l’extrémité préparée et enrouler le surplus.

  • Page 20: Capteur De Pesage

    Capteur de pesage PR 6207 6 Connexion Capteur de pesage Code couleur noir bleu vert gris rouge blanc jaune bu = + supply/LC in tension d’alimentation +/entrée du capteur + gn = + sense + Sense wh = + meas./LC out...
  • Page 21 6 Connexion Capteur de pesage PR 6207 Exemple de connexion Remarque: Les cavaliers « J1 » et « J2 » entre les bornes « Sense -/Supply - » et « Sense +/Supply + » doivent être ouverts. Minebea Intec FR-19...

  • Page 22: Préparation Avant L'ajustage

    Ajustage du système de pesage, voir le manuel de l’indicateur correspondant. Smart Calibration Si vous utilisez des appareils Minebea Intec, nous vous recommandons de toujours utiliser d’abord "Smart Calibration". Toutes les valeurs nécessaires se trouvent dans le certificat de calibrage (Calibration Certificate) fourni.

  • Page 23: Recherche Des Défauts

    8 Recherche des défauts Capteur de pesage PR 6207 Recherche des défauts Remarques générales Si des valeurs incorrectes ou non reproductibles sont mesurées après la mise en service et l’ajustage, les conseils suivants permettent d’effectuer un premier diagnostic et apportent des solutions.

  • Page 24: Vérification De La Résistance D'isolement Du Capteur De Pesage

    Capteur de pesage PR 6207 8 Recherche des défauts Tension d'essai max. Version standard U = 18 V Type Résistance d’entrée Résistance de sortie 4 conducteurs : fil rouge, fil bleu 4 conducteurs : fil vert, fil gris 6 conducteurs : fil bleu, fil noir 6 conducteurs : fil blanc, fil rouge 350 Ω...

  • Page 25: Maintenance/Réparations/Nettoyage

    La graisse sert également de protection contre l’usure (frottement réduit). Réparation Le capteur de pesage PR 6207, particulièrement fiable, est construit de manière aussi robuste que le permet la précision de mesure élevée. Toutefois si un capteur est défectueux au niveau de l’électronique ou de la mécanique, il doit être remplacé.

  • Page 26: Elimination Des Équipements Usagés

    Capteur de pesage PR 6207 10 Elimination des équipements usagés 10 Elimination des équipements usagés Si vous n'avez plus besoin de l'emballage, vous devez l'apporter au centre local de traitement des déchets, à une entreprise certifiée de recyclage et d'élimination des déchets ou à...

  • Page 27: Pièces De Rechange Et Accessoires

    11 Pièces de rechange et accessoires Capteur de pesage PR 6207 11 Pièces de rechange et accessoires 11.1 Pièces de rechange Pos. Désignation Capacité max. Référence Fil de cuivre souple, longueur 400 mm 5312 321 28057 Câble acier, complet 10…200 kg 5322 693 90573 11.2 Accessoires...

  • Page 28: Certificats

    Capteur de pesage PR 6207 12 Certificats 12 Certificats Désignation voir le chapitre séquen- du document tiel Manufacturer's Certificate MIN16ATEX001X 12.1 EU-Declaration of Conformity MEU19019 12.2 Certificate of Conformity TR CU 020 RU Д-DE.A301.B.05345 12.3 Test Certificate (PTB) 1.13-93.327 12.4...

  • Page 29: Min16Atex001X

    12 Certificats Capteur de pesage PR 6207 12.1 MIN16ATEX001X Minebea Intec FR-27...
  • Page 30 Capteur de pesage PR 6207 12 Certificats FR-28 Minebea Intec...

  • Page 31: Meu19019

    12 Certificats Capteur de pesage PR 6207 12.2 MEU19019 Minebea Intec FR-29...
  • Page 32 Capteur de pesage PR 6207 12 Certificats FR-30 Minebea Intec...
  • Page 33 12 Certificats Capteur de pesage PR 6207 Minebea Intec FR-31...
  • Page 34 Capteur de pesage PR 6207 12 Certificats FR-32 Minebea Intec...
  • Page 35 12 Certificats Capteur de pesage PR 6207 Minebea Intec FR-33...
  • Page 36 Capteur de pesage PR 6207 12 Certificats FR-34 Minebea Intec...

  • Page 37: Ru Д-De.a301.B.05345

    12 Certificats Capteur de pesage PR 6207 12.3 RU Д-DE.A301.B.05345 Minebea Intec FR-35...
  • Page 38 Capteur de pesage PR 6207 12 Certificats 12.4 1.13-93.327 FR-36 Minebea Intec...
  • Page 39 12 Certificats Capteur de pesage PR 6207 Minebea Intec FR-37...
  • Page 40 Capteur de pesage PR 6207 12 Certificats FR-38 Minebea Intec...
  • Page 41 12 Certificats Capteur de pesage PR 6207 Minebea Intec FR-39...
  • Page 42 Capteur de pesage PR 6207 12 Certificats FR-40 Minebea Intec...
  • Page 44 Published by Minebea Intec GmbH | Meiendorfer Strasse 205 A | 22145 Hamburg, Germany Phone: +49.40.67960.303 | Email: info@minebea-intec.com www.minebea-intec.com...
