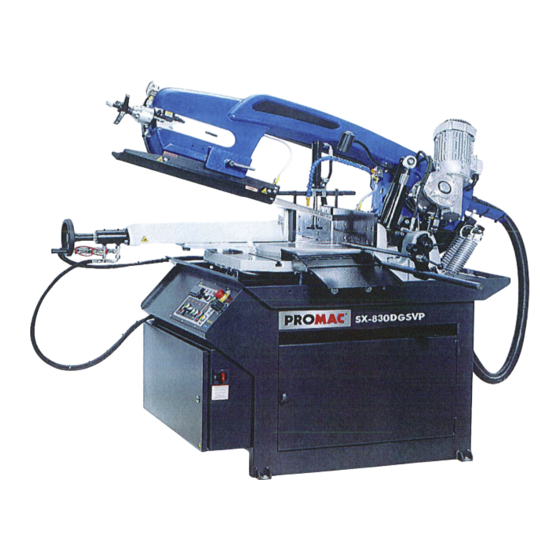

- Page 1 SCIE A RUBAN PROMAC SX-830DGSVP...
- Page 2 C/ LASER E/ DEMARRAGE A/ AFFICHAGE G/ REGULATEUR CYCLE VITESSE DE COUPE DE DESCENTE (Option ) D/ SELECTION MODE B/ POTENTIOMETRE F/ ARRET MANUEL/AUTO REGLAGE VITESSE D’URGENCE J/ FIN DE L/ DEMARRAGE H/ CHOIX COUPE DESCENTE ARCHET LUBRIFIANT O/ LAMPE N/ ALERTE TEMOIN 24 V SECURITE...
- Page 3 D/ MODE MANUEL/AUTO : MANU : Important : l’étau ( bouton K ) doit obligatoirement être fermé ( pos 1 ). Si l’étau est ouvert ( pos 0 ) la machine ne démarre pas. Si bouton J « Fin de coupe » en position 0, l’archet reste en position basse en fin de coupe. Si bouton J «...
- Page 4 G/ REGULATEUR DE DESCENTE : Permet de régler la vitesse d’avance de la lame H/ LUBRIFIANT : Position 0 : lubrification par pompe Position 1 : micro-pulvérisation (option) I/ GROUPE HYDRAULIQUE ON/OFF : Démarrage et arrêt du groupe hydraulique J/ FIN DE COUPE : Position 0 : en fin de coupe l’archet reste en position basse Position 1 : en fin de cycle, l’archet remonte en position haute K/ ETAU OUVERT/FERME :...
- Page 5 PHOTOS Armoire électrique Plan de travail avec embase pivotante Tension manuelle du ruban avec manomètre et sécurité par fin de course Lecture de la valeur de l’angle sur Rainure en Té pour déplacement du réglette graduée mors d’appui de l’étau de gauche à droite pour les coups d’angles...
- Page 6 Réglage de la course de l’archet par fin de Ressort de rappel course avec came et lecture de la valeur sur réglette graduée. Vérin d’archet positionné en avant Laser de positionnement Arrivée centrale du lubrifiant en du pivot d’archet plus des 2 arrivées au niveau des ( option ) guides...
- Page 7 Serrage étau par manivelle et vérin hydraulique Vérin hydraulique de descente Entrainement par roue/vis sans fin archet positionné en avant du pivot CAPACITES 45° Gauche 90° 45° Droite 60° Droite Ø 240x100 375x190 240x160 150x150...
