MONTAGEM E PREPARAÇÃO
(7.1)

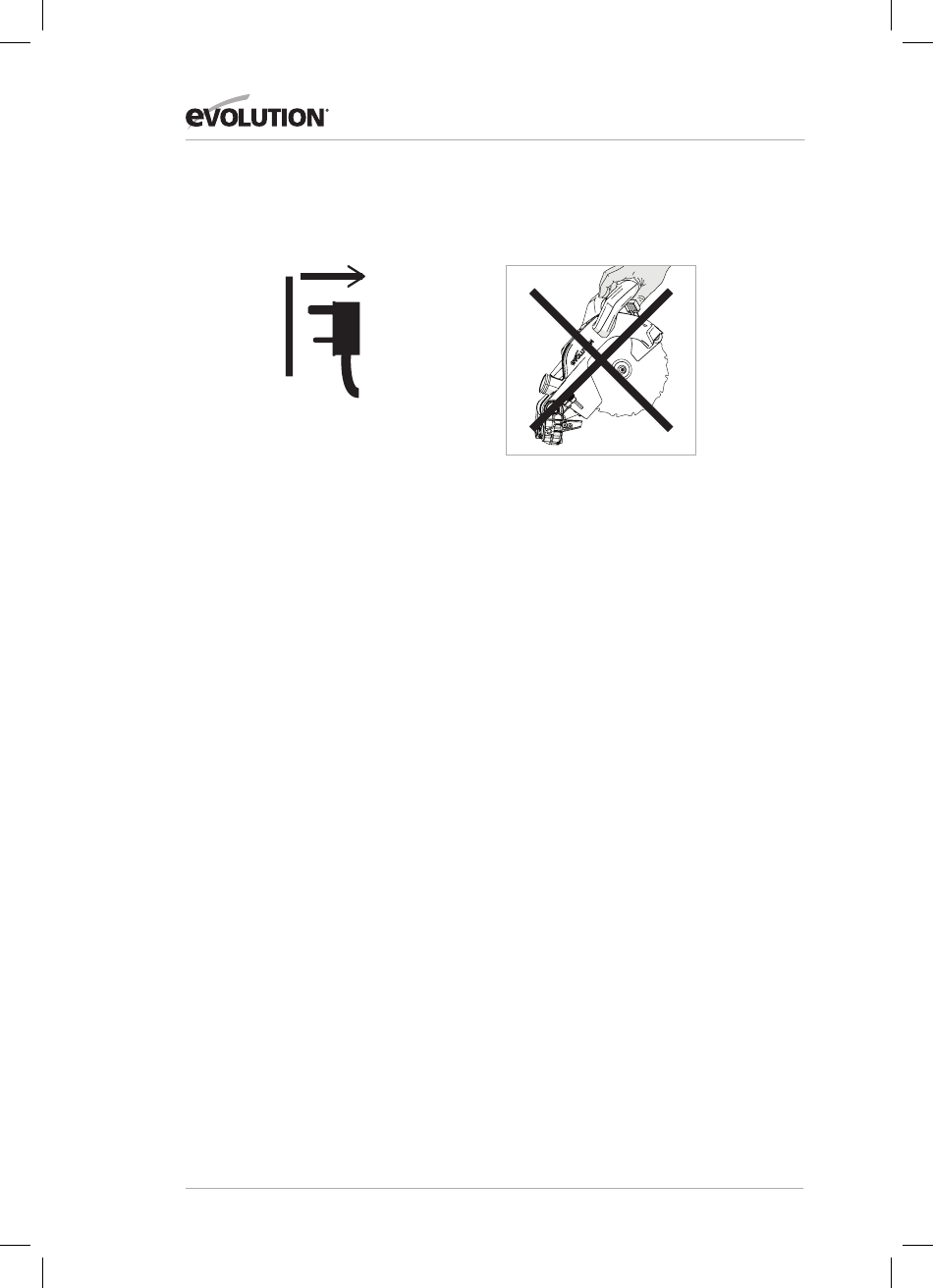

AVISO: desligue sempre a serra da fonte de
alimentação antes de fazer qualquer ajuste.
Para preparar esta máquina é necessária uma
pequena montagem.
Ao montar esta máquina, o proprietário/utilizador
obterá informações úteis sobre as suas várias
funcionalidades avançadas. As funcionalidades
devem permitir que o utilizador tire proveito de
todo o potencial da máquina depois
da preparação.
Nota: estude os diagramas que mostram a
máquina montada. Obterá informações úteis que
o irão ajudar no processo de montagem.
FERRAMENTAS NECESSÁRIAS PARA
MONTAGEM E AJUSTES
Chave hexagonal – Fornecida e localizada numa
posição de armazenamento própria na máquina.
(Fig. 1)
Chave de fenda plana – Não fornecida.
Chave inglesa de 10 mm – Não fornecida.
Chave Allen de 5 mm – Não fornecida.
Nota: o processo de montagem faz-se uma
única vez.
Após finalizar a montagem com sucesso, não deve
tentar desmontar a máquina.
A lâmina e algumas peças pequenas também
devem ser instaladas pelo proprietário/utilizador.
Nota: deve ser realizada uma verificação de
segurança após a conclusão da montagem e antes
da utilização da máquina – consulte a página 172.
www.evolutionpowertools.com
AVISO: em nenhuma circunstância ligue a
cabeça da serra à fonte de alimentação para
tentar usá-la como uma serra circular manual.
CONHEÇA AS PEÇAS
Existem quatro (4) peças principais para serem
montadas (incluindo a lâmina) e duas (2)
outras peças mais pequenas para serem
conectadas. Além disso, a lâmina (fornecida)
terá de ser instalada.
• A base rotativa e o braço do bisel (Fig. 2)
• Os dispositivos de deslocação (Fig. 3)
• A cabeça da serra (na posição para baixo
bloqueada conforme retirada da embalagem)
(Fig. 4)
• A lâmina (Fig. 5)
Nota: a lâmina deve ser a última peça a ser
colocada. Só deve ser colocada após a conclusão
do processo de montagem e a máquina ter
sido submetida às Verificações de segurança da
montagem – consulte a página 172.
O BOTÃO DE BLOQUEIO DA ESQUADRIA (Fig. 6)
A válvula roscada do botão de bloqueio da
esquadria desliza através de um orifício localizado
na parte da frente da pega de bloqueio da
esquadria (Fig. 7) e enrosca-se num ressalto
roscado interno, localizado na base da máquina.
O BRAÇO DO BISEL
Nota: o braço do bisel é fornecido já montado na
mesa rotativa. O braço do bisel deve ser ajustado
na posição 0°.
• Desaperte o parafuso de bloqueio do ângulo
biselado com o manípulo de bloqueio do bisel.
(Fig. 8)
• Gire o braço do bisel para a posição vertical para
que fique na posição 0 graus.
• Aperte o manípulo de bloqueio do bisel.
