ASAMBLARE ȘI PREGĂTIRE
(7.1)

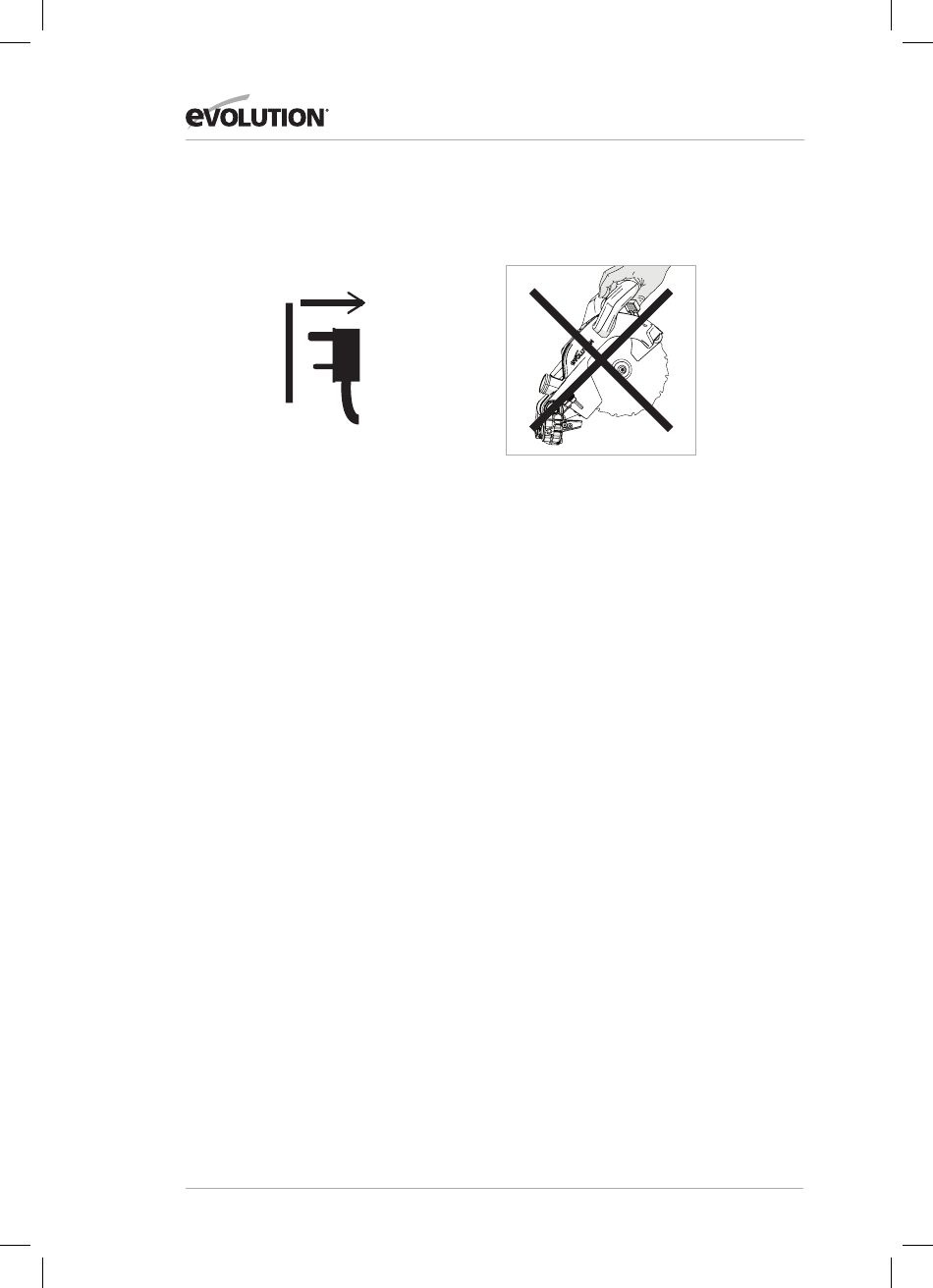

AVERTISMENT: Deconectați întotdeauna
fierăstrăul de la sursa de alimentare înainte
de a face orice reglaj.
Pentru a folosi această unealtă, sunt necesare
câteva operațiuni minore de asamblare.
Asamblând această unealtă, operatorul se va
deprinde cu multitudinea sa de caracteristici
avansate. Acest lucru ar trebui să permită
operatorului să exploateze unealta la capacitate
maximă, odată pusă în funcțiune.
Notă: Studiați schemele care înfățișează unealta
asamblată. Veți afla lucruri importante care vă vor
ajuta în procesul de asamblare.

INSTRUMENTE NECESARE

LA ASAMBLARE ȘI REGLĂRI
Cheie imbus - Furnizată și amplasată într-un
compartiment dedicat aflat pe unealtă. (Fig. 1)
Șurubelniță cu cap turtit - Nefurnizată.
Cheie 10 mm - Nefurnizată.
Cheie hexagonală 5 mm - Nefurnizată.
Notă: Procesul de asamblare este de tipul
„asamblare unică".
Odată asamblată cu succes, unealta nu mai
trebuie dezasamblată.
Discul și alte câteva piese mici trebuie montate, de
asemenea, de proprietar/operator.
Notă: După asamblare și înainte de folosirea
uneltei trebuie întreprinsă o verificare de siguranță
- vedeți pagina 205 - 206.
www.evolutionpowertools.com
AVERTISMENT: În niciun caz nu cuplați capul de
tăiere la sursa de alimentare și nu încercați să îl
folosiți ca fierăstrău circular manual.
FAMILIARIZAȚI-VĂ CU PIESELE
Sunt patru (4) piese principale care trebuie
asamblate (incluzând discul) și alte două (2) piese
mai mici care trebuie conectate. În plus, discul
(furnizat) trebuie montat.
• Baza rotativă și gâtul de înclinare (Fig. 2)
• Săniile căruciorului (Fig. 3)
• Capul de tăiere (în poziție „blocat jos" la
scoaterea din ambalaj) (Fig. 4)
• Discul (Fig. 5)
Notă: Discul trebuie să fie ultima piesă care va
fi montată. El trebuie montat după finalizarea
procesului de asamblare și după ce unealta a fost
supusă verificărilor de siguranță a asamblării -
vedeți pagina 205 - 206.
BUTONUL DE BLOCARE A UNGHIULUI (Fig. 6)
Cepul cu filet al butonului de blocare a unghiului
pătrunde într-o fantă din partea frontală a
mânerului de blocare a unghiului (Fig. 7), după
care se înfiletează într-un orificiu cu filet aflat pe
baza uneltei.
GÂTUL DE ÎNCLINARE
Notă: Gâtul de înclinare este montat deja pe
masa rotativă. Gâtul de înclinare trebuie reglat la
poziția 0°.
• Slăbiți șurubul de blocare a înclinării folosind
mânerul de blocare a înclinării. (Fig. 8)
• Rotiți gâtul de înclinare la poziția verticală, astfel
încât să se afle la poziția de 0 grade.
• Strângeți mânerul de blocare a înclinării.
