T 8310-1/4/5/6 FR
Servomoteurs pneumatiques jusqu'à 750v2 cm²
Type 3271 · Type 3277 pour montage de positionneur intégré
Application
Servomoteur linéaire, en particulier pour le montage sur vanne de régulation séries 240, 250, 280, 290
et vanne microdébit type 3510
Surface du servomoteur 120 à 750v2 cm²
Course nominale
7,5 à 30 mm
Les servomoteurs pneumatiques types 3271 et 3277 avec
membrane déroulante et ressorts internes présentent les
caractéristiques suivantes :
• Encombrement réduit
• Forces de réglage et vitesses de course élevées
• Frottement faible
• Diverses plages de pression nominale en fonction du
nombre ou de la précontrainte des ressorts
• Modification de la plage de pression nominale et inversion
du sens d'action sans outillage spécial (aussi pour exécution
avec commande manuelle)
• Températures de service admissibles de -60 à +120 °C
• Montage direct d'accessoires sur arcade supplémentaire
pour servomoteur type 3277 avec détection de course
(Fig. 2, Fig. 5)
Exécutions
–
Type 3271 avec membrane clampée · Surface de servo-
moteur 350 cm² (Fig. 1), exécution inox 1.4301 en option
–
Type 3277 avec membrane clampée · Surface de servo-
moteur 350 cm² pour le montage direct d'accessoires, exé-
cution inox 1.4301 en option
–
Type 3271 avec membrane pleine · Surfaces de servomo-
teur 175v2, 350v2, 355v2 ou 750v2 cm² (Fig. 1), exécu-
tion inox 1.4301 en option (pas pour 355v2 cm²)
–
Type 3277 avec membrane pleine · Surfaces de servomo-
teur 175v2, 350v2, 355v2 ou 750v2 cm² pour le montage
direct d'accessoires (Fig. 2), exécution inox 1.4301 en op-
tion (pas pour 355v2 cm²)
Type 3271‑5 · Surface de servomoteur 120 cm², corps en
–
fonte d'aluminium (Fig. 4), option commande manuelle sup-
plémentaire (Fig. 12)
–
Type 3277‑5 · Surface de servomoteur 120 cm², corps en
fonte d'aluminium pour le montage direct d'accessoires
(Fig. 8), option commande manuelle supplémentaire (Fig. 5)
Type 3271 ou type 3277 · Commande manuelle supplé-
–
mentaire pour servomoteurs pneumatiques avec surfaces de
servomoteur 175v2 à 750v2 cm² (Fig. 6, Fig. 11)
SAMSON AKTIENGESELLSCHAFT · Weismüllerstraße 3 · 60314 Frankfurt am Main, Allemagne
Téléphone: +49 69 4009-0 · Téléfax: +49 69 4009-1507 · samson@samsongroup.com · www.samsongroup.com
1)

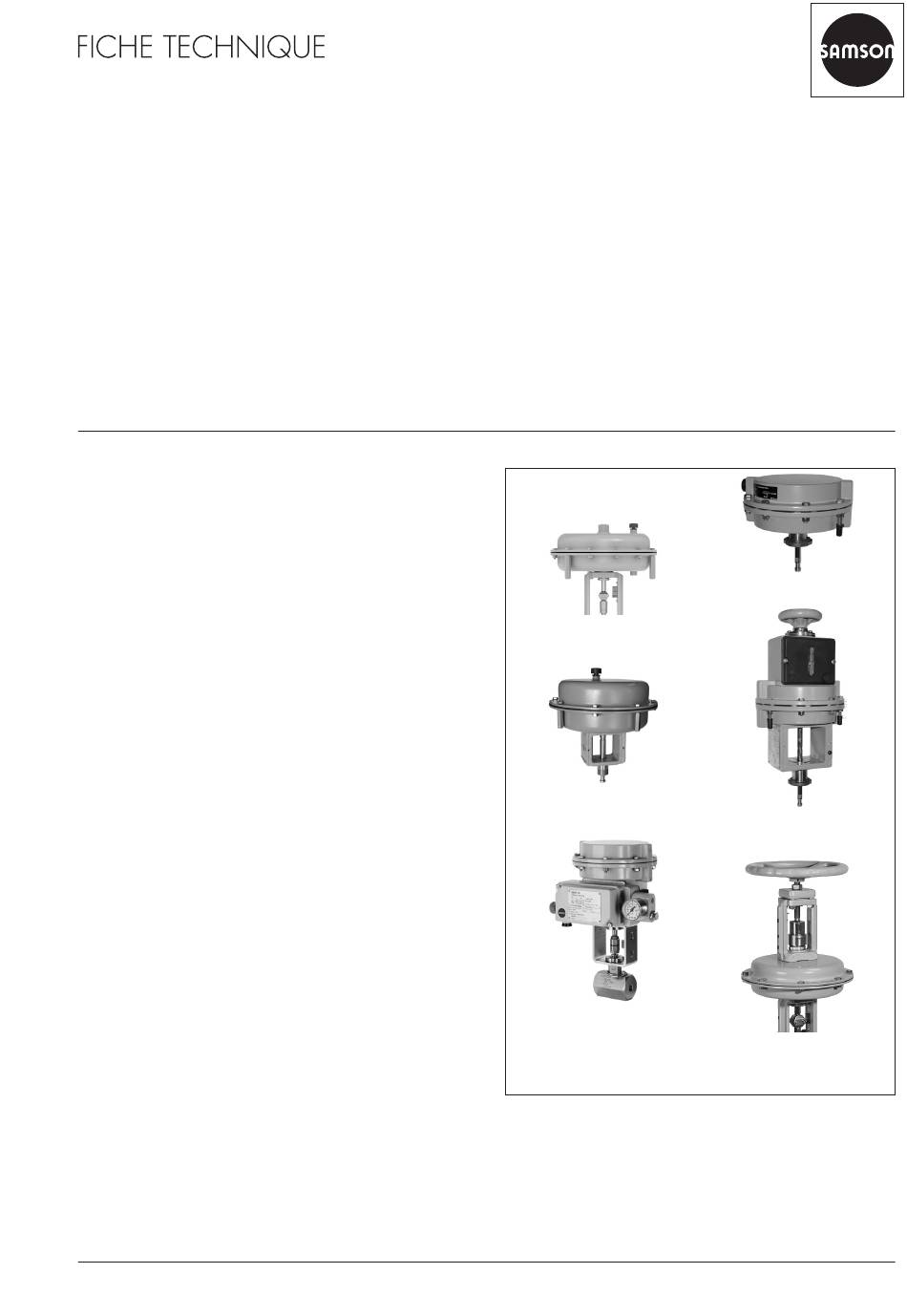

Fig. 1 : Type 3271
Fig. 2 : Type 3277, 355v2 cm²
Fig. 3 : Type 3277, 120 cm²,
sur vanne microdébit
–
Type 3271 · Limitation de course (Fig. 13), course min. ou
max. pour exécution 175v2 à 750v2 cm² réglable mécani-
quement
Les servomoteurs pourvus d'une membrane pleine sont
1)
caractérisés par l'ajout de « v2 » dans l'indication de la
surface (p. ex. 175v2 cm²).
Fig. 4 : Type 3271‑5
Fig. 5 : Type 3277‑5 avec
commande manuelle
Fig. 6 : Type 3271 avec
commande manuelle
supplémentaire
Édition Janvier 2024
