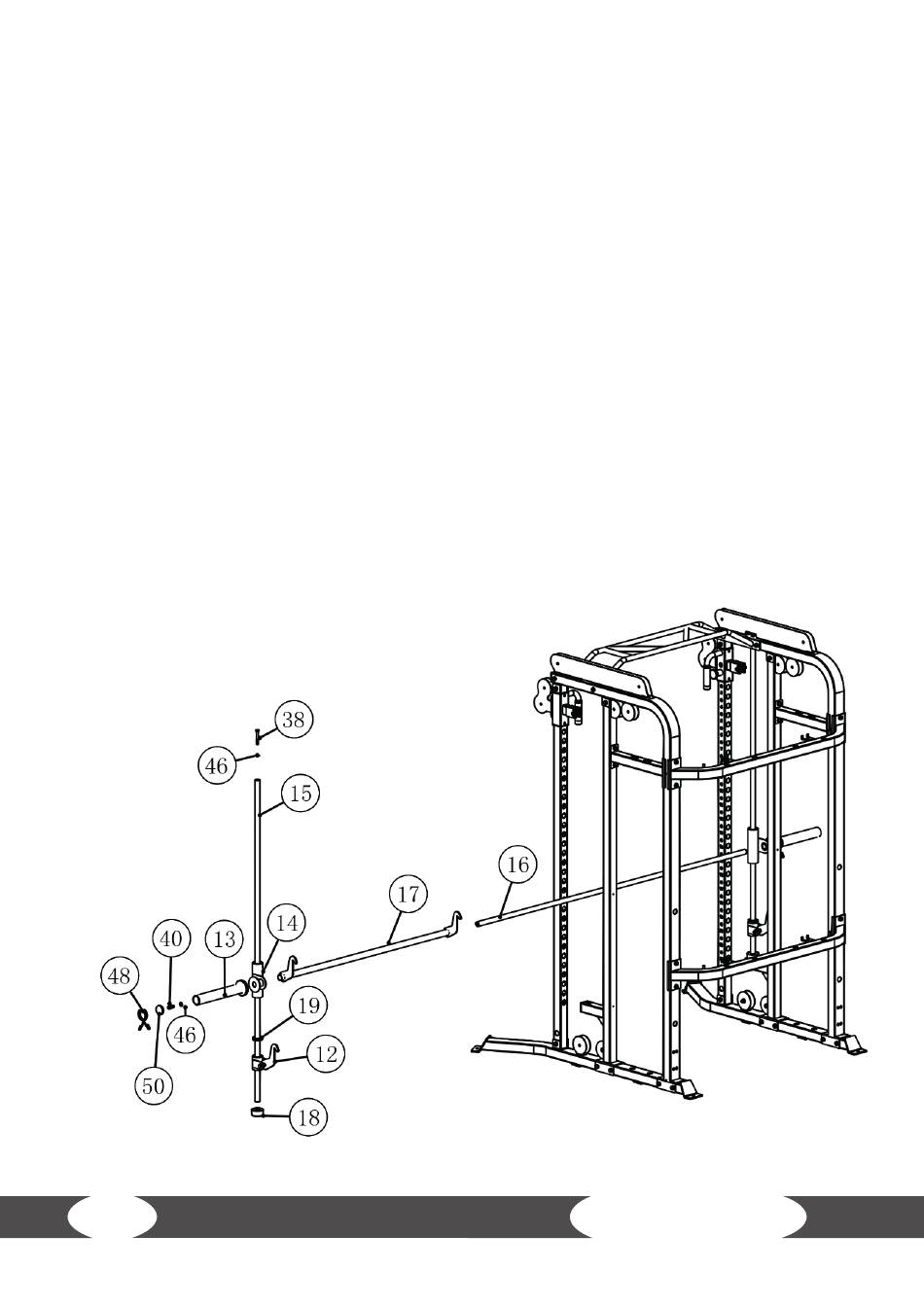

Étape 8 :
montage du dispositif de barre d'haltères
1.
Emmanchez la douille coulissante (14), le cadre de base (1), le crochet de sûreté (12) et les
tampons en caoutchouc (18) sur la barre de guidage (15).
2.
Insérez la barre de guidage dans le support prévu à cet effet de la pièce latérale avant (2).
3.
Fixez la barre de guidage sur le cadre de guidage (6) à l'aide d'une vise (38) et d'une rondelle
entretoise (46).
4.
Répétez ces opérations de l'autre côté.
5.
Poussez la barre (16) à travers la barre d'haltères (17) et la douille coulissante (14) et enfoncez-la
dans le support du porte-poids (13).
6.
Fixez ensuite la barre (16) à l'aide d'une vis (40) et d'une rondelle entretoise (46).
7.
Mettez en place l'embout (50) du porte-poids (13).
8.
Placez la fermeture à ressort (48) sur le porte-poids (13).
9.
Répétez ces opérations de l'autre côté.
28
Multi Smith
