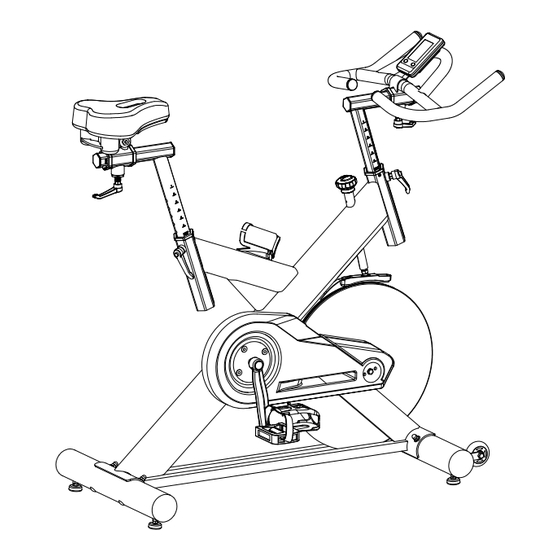

- Page 1 Notice de montage et mode d'emploi max. 130 kg ~ 60 Min. 57 kg L 124 | L 53 | H 123 TFIC70PRO.02.07 N° d'article TF-IC70PRO-2 Vélo de biking Taurus IC70 Pro...
- Page 2 IC70 Pro...
-
Page 3: Table Des Matières
Table des matières INFORMATIONS GÉNÉRALES Notes techniques Sécurité personnelle Emplacement MONTAGE Instructions générales Contenu de la livraison Montage Réglages de l'appareil 2.4.1 Réglage du guidon et de la selle 2.4.2 Remplacement des piles 2.4.3 Réglage de la résistance 2.4.4 Utilisation de la fonction de freinage d’urgence MODE D'EMPLOI Affichage de la console Fonctions des touches... - Page 4 COMMANDES DE PIÈCES DE RECHANGE Numéro de série et désignation du modèle Liste des pièces Vue éclatée GARANTIE CONTACT IC70 Pro...
- Page 5 Nous vous remercions d'avoir opté pour un appareil d'entraînement de qualité de la marque Taurus. Taurus propose des appareils de sport et de fitness haut de gamme conçus pour une utilisation à domicile ou destinés à équiper les salles de gym et les établissements commerciaux. Les appareils de fitness de Taurus poursuivent l'objectif premier des sportifs, celui d'atteindre un niveau de performance maximal ! Les appareils sont ainsi développés en étroite concertation avec des sportifs...
- Page 6 REMARQUE Vous trouverez ici d'autres informations utiles. Conservez soigneusement ce mode d'emploi de sorte qu'il soit accessible pour toute information sur les travaux de maintenance et les commandes de pièces de rechanges. IC70 Pro...
-
Page 7: Informations Générales
INFORMATIONS GÉNÉRALES Notes techniques Affichage LCD de Durée de l’entraînement Distance d’entraînement Calories brûlées Fréquence cardiaque Système de freinage : frein en cuir Masse d’inertie : 20 kg Dimensions et poids Poids de l’article (brut, emballage inclus) : 63 kg Poids de l’article (net, sans emballage) : 56,5 kg Dimensions de l’emballage (L x l x h) : 106 cm x 21,5 cm x 96 cm... -
Page 8: Sécurité Personnelle
à ce que personne ne risque de trébucher. Durant l'entraînement, assurez-vous que personne ne se trouve dans la zone de mouvement de l'appareil. ࣑ ATTENTION Ne placez aucun objet dans les ouvertures de l'appareil. IC70 Pro... -
Page 9: Emplacement
Emplacement AVERTISSEMENT ⚠ Évitez de placer l'appareil dans un passage principal ou sur une échappée. ⚠ PRUDENCE Choisissez le lieu d’installation afin de disposer de suffisamment d’espace autour de l’appareil afin de pouvoir circuler autour de celui-ci. Veillez à laisser au moins 30 cm de chaque côté, et 15 cm devant et derrière l’appareil. -
Page 10: Montage
Pour éviter tout endommagement de l'appareil et du sol, procédez au montage de l'appareil sur un tapis de sol ou sur le carton d'emballage. REMARQUE Pour faciliter le montage, des vis et des écrous peuvent être prémontés. Assemblez l'appareil si possible sur l'emplacement qui lui est réservé. IC70 Pro... -
Page 11: Contenu De La Livraison
Contenu de la livraison L'emballage comprend les pièces représentées ci-après. Vérifiez que l'ensemble des pièces et outils appartenant à l'appareil sont compris dans la livraison et assurez-vous que l'appareil n'a pas été endommagé pendant le transport. En cas de réclamation, veuillez contacter immédiatement votre contractant. -
Page 12: Montage
Fixez le pied avant (15) sur le cadre principal (16) avec deux rondelles entretoises (5), deux écrous borgnes (6) et deux vis (3). Fixez le pied arrière (4) sur le cadre principal (16) avec deux rondelles entretoises (5), deux écrous borgnes (6) et deux vis (3). IC70 Pro... - Page 13 Étape 2 : montage de la selle Insérez le support de selle (10) dans le logement correspondant du cadre principal (16). Amenez le support de selle (10) à la hauteur souhaitée. Fixez le levier en L (26). ATTENTION ⚠ Veillez à ce que le levier en L s’enclenche de manière audible dans l’un des trous de réglage. Emmanchez le rail de selle (12) sur le support de selle (10) et amenez-le dans la position souhaitée.
- Page 14 Avant de passer à l’étape suivante, insérez les piles fournies dans la console. Pour mettre en place ou remplacer une pile, suivez les instructions à la session 2.4.2. Fixez la console (80) sur le guidon (18) avec quatre vis (81). IC70 Pro...
- Page 15 Étape 4 : montage des pédales REMARQUE Les pédales (1L & 1R) sont repérées par les lettres « R » (côté droit) et « L » (côté gauche). Le bras droit de la manivelle se trouve sur le côté droit en position assise. Fixez la pédale gauche (1L) sur le bras de manivelle gauche en tournant la pédale (1L) dans le sens inverse des aiguilles d'une montre.
-
Page 16: Réglages De L'appareil
REMARQUE : Tenez compte des repères sur les piles avant de les insérer. Placez les piles en respectant la polarité indiquée. Insérez deux piles neuves AAA 1,5 V. Fermez le compartiment à piles en remettant le cache en place. IC70 Pro... -
Page 17: Réglage De La Résistance
2.4.3 Réglage de la résistance Pour augmenter la résistance, tournez le régulateur de freinage et de résistance (30) vers la droite. Pour réduire la résistance, tournez le régulateur de freinage et de résistance (30) vers la gauche. 2.4.4 Utilisation de la fonction de freinage d’urgence AVERTISSEMENT ⚠... -
Page 18: Mode D'emploi
Affichage de la fréquence cardiaque momentanée REMARQUE L’appareil ne dispose pas de capteurs tactiles. La mesure de la fréquence cardiaque nécessite l’utilisation d’une ceinture pectorale. SCAN Affichage automatique en alternance des différents paramètres (TIME - DISTANCE - CALORIES - RPM/SPEED) IC70 Pro... -
Page 19: Fonctions Des Touches
Fonctions des touches MODE/ Utilisez cette touche pour commuter entre les différents paramètres et valider RESET les valeurs réglées. Maintenez cette touche appuyée pendant 2 secondes pour réinitialiser toutes les valeurs. Utilisez cette toucher pour régler des valeurs. Programmes 3.3.1 Programme Quick-Start Pour démarrer le programme Quick-Start, appuyez tout simplement sur les pédales. -
Page 20: Stockage Et Transport
Vous pouvez ensuite déplacer facilement l'appareil vers l'endroit souhaité. Si vous devez déplacer l'appareil sur une plus longue distance, veuillez démonter l'appareil et l'emballer en toute sécurité. Choisissez le nouvel emplacement de l'appareil en respectant les consignes mentionnées dans le chapitre 1.3 du mode d'emploi. IC70 Pro... -
Page 21: Dépannage, Entretien Et Maintenance
DÉPANNAGE, ENTRETIEN ET MAINTENANCE Instructions générales ⚠ AVERTISSEMENT Ne procédez à aucune modification non conforme sur l'appareil. PRUDENCE ⚠ Toute pièce endommagée ou usée peut compromettre votre sécurité et affecter la durée de vie de l'appareil. Remplacez par conséquent immédiatement les composants endommagés ou usés. -
Page 22: Calendrier D'entretien Et De Maintenance
Pour de plus amples informations, contactez le centre compétent d'élimination des déchets le plus proche de chez vous. Les matériaux sont recyclables, conformément à leur marquage. Par le recyclage des matières, la réutilisation ou d'autres formes de valorisation des anciens appareils, vous prenez activement part à la protection de notre environnement. IC70 Pro... -
Page 23: Accessoires Recommandés
ACCESSOIRES RECOMMANDÉS Pour rendre votre entraînement encore plus agréable et efficace, nous vous recommandons de compléter votre appareil de fitness par des accessoires adéquats. Un tapis de sol vous permettra de poser votre appareil de fitness en toute sécurité, tout en protégeant votre sol des taches de transpiration. -
Page 24: Commandes De Pièces De Rechange
La position exacte de l'autocollant est indiquée sur la figure ci-après. Entrez le numéro de série dans le champ correspondant. Numéro de série : Marque / catégorie : Taurus / vélo de biking Désignation du modèle : IC70 Pro Référence article : TF-IC70PRO-2... -
Page 25: Liste Des Pièces
Liste des pièces N° Désignation (ENG) Nbre Spécification PEDAL JD-304V(9/16") SPD END CAP1 φ76 CARRIAGE BOLT GB/T 12-1988 M10*90 REAR STABILIZER WELDING ARC WASHER φ10 DOMED NUT GB/T 802-1988 M10 WASHER 2 BOLT GB/T 5780-2000 M8*40 BEARING 608ZZ VERTICAL SEAT POST WELDING END CAP 2 38*38*5.0... - Page 26 SHAFT NUT φ18*11 BOLT 4 GB/T 70.1-2000 M6*40 NUT 2 GB/T 41-2000 FLYWHEEL φ460*15(20KG) FLYWHEEL SHAFT φ49*90 BOLT 5 GB/T 70.1-2000 M6*20 BOLT 6 GB/T 70.1-2000 M6*30 FLAT WASHER 1 GB/T 95-2002 6 FIXING NUT M20*1.0 FLYWHEEL HOLDER 129*56.5*15 IC70 Pro...
- Page 27 BOLT 7 GB/T 70.1-2000 M6*12 BOLT 8 GB/T 70.1-2000 M6*12 ADJUSTING METAL 117*14.5*δ1.5 BLOCK 161*21*19 WOOLLY BLOCK 153*16*4 BOLT 9 GB/T 5780-2000 M5*10 SPRING WASHER 1 GB/T 859-1987 SPRING WASHER 2 GB/T 859-1987 LITTLE BELT WHEEL φ64*23 FIXING NUT 32*12 (M16x1.5) BOLT 10 GB/845-85 M6*16 SCREW10...
-
Page 28: Vue Éclatée
Vue éclatée IC70 Pro... -
Page 30: Garantie
GARANTIE Les appareils d’entraînement de Taurus® sont soumis à un contrôle de qualité rigoureux. Si, malgré les soins apportés, votre appareil de fitness ne fonctionnait pas de manière irréprochable, nous le regrettons vivement et nous vous invitons à prendre contact avec notre service clientèle. Notre ligne d’assistance technique se tient volontiers à... - Page 31 Service Garantie Durant la période de garantie, les appareils présentant des dysfonctionnement dûs à des défauts du matériel utilisé ou des défauts de fabrication seront, à notre appréciation, réparés ou remplacés. Les pièces ou appareils échangés deviennent notre propriété. Les prestations de la garantie n'entraînent ni une prolongation ni un renouvellement du délai de garantie.
-
Page 32: Contact
�� Öffnungszeiten entnehmen Sie unserer Homepage. Sie unserer Homepage. Vous trouverez sur cette page web une liste détaillée de tous les magasins du Groupe Sport-Tiedje en France et à l'étranger, avec leur adresse et leurs horaires d'ouverture. www.fitshop.fr/apercu-de-nos-succursales IC70 Pro... - Page 33 NOUS VIVONS FITNESS BOUTIQUE EN LIGNE ET RÉSEAUX SOCIAUX www.fitshop.fr www.sport-tiedje.de/blog Avec plus de 70 succursales, Fitshop est le plus grand marché spécialisé d'appareils de fitness à domicile en Europe et compte parmi les sociétés de vente en ligne les plus renommées www.facebook.com/SportTiedje dans le domaine de l'équipement de fitness.
- Page 34 Notes IC70 Pro...
- Page 36 Vélo de biking IC70 Pro...
